Назначение

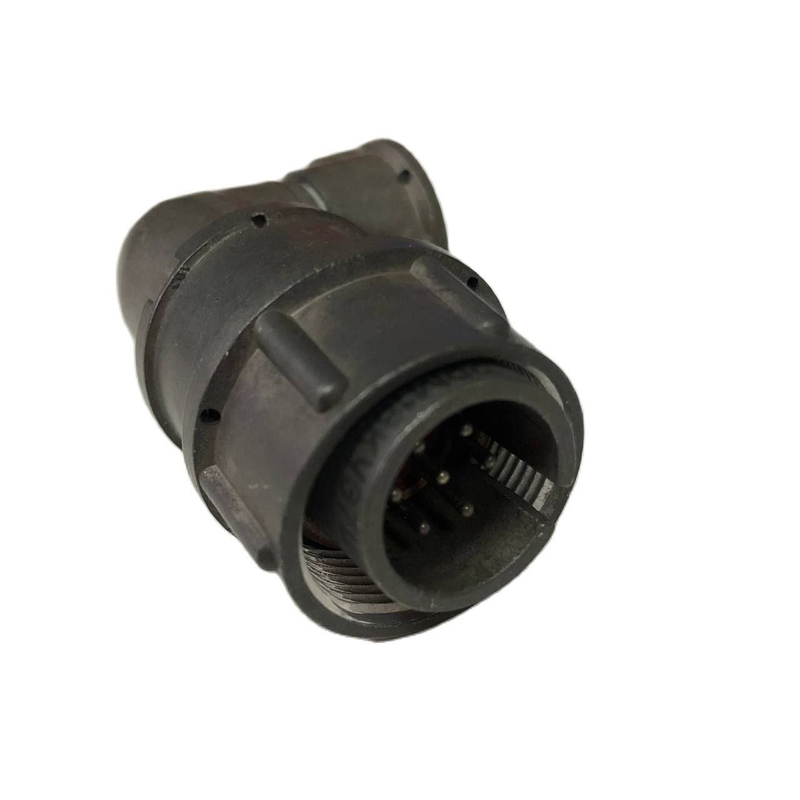

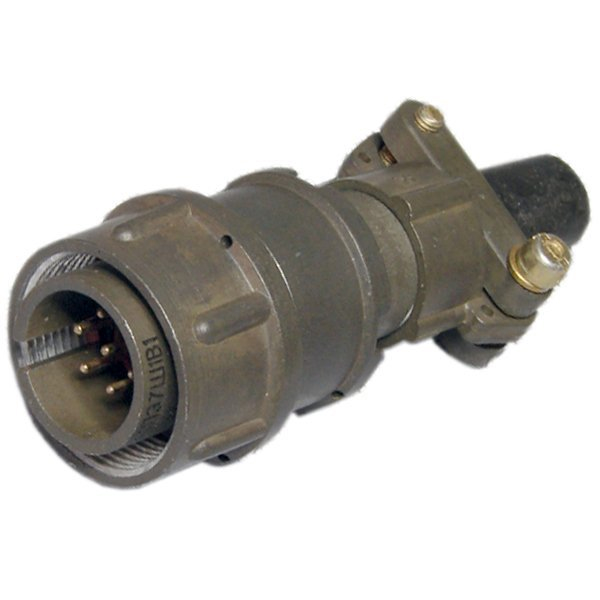

2РМ18КПЭ7Ш1В1 — цилиндрический электрический разъём (вилка) серии 2РМ производства завода «Октябрь». Артикул — 206. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в промышленных, приборных и других технических системах. Разъём применяется там, где требуется стабильная передача сигнала и питания при воздействии внешних факторов, включая повышенную влажность, вибрацию и ударные нагрузки.

Подтверждённые особенности конструкции

Разъём имеет кабельный корпус размером 18 и прямой патрубок для экранированного кабеля, что обозначено индексом «Э». В изделии семь контактов первого сочетания с диаметрами 1,0 и 1,5 мм. Контакты имеют серебряное покрытие, обозначенное индексом «В». Исполнение разъёма — всеклиматическое, индекс «1». Сочленение выполнено резьбовым, с одношпоночной поляризацией, что помогает исключить неправильное соединение. Покрытие контактов обеспечивает низкое переходное сопротивление и защиту от коррозии.

В маркировке 2РМ18КПЭ7Ш1В1 отражены серия 2РМ, размер корпуса 18, исполнение для экранированного кабеля, число контактов, серебряное покрытие и всеклиматическое исполнение. Категория товара — 2РМ18. Производитель — завод «Октябрь».

Технические характеристики

Электрические параметры

• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции выдерживает нормируемые испытания.
• Максимальное рабочее напряжение — до 700 В.
• Ток на контакт — от 5 до 15 А в зависимости от диаметра контакта.
• Рабочая частота соединяемых цепей — до 3 МГц.

Условия эксплуатации и ресурс

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Наработка — не менее 1000 часов.
• Срок службы — до 500 соединений-расчленений.
• Всеклиматическое исполнение допускает работу при влажности до 98 процентов при температуре плюс 40 градусов Цельсия.
• Механические нагрузки: удар до 5000 метров на секунду в квадрате, вибрация и линейное ускорение 2000 метров на секунду в квадрате.

Применение и совместимость

Разъём используется в авиации, приборостроении и других отраслях. Он применяется для создания герметичных или высокогерметичных соединений и сочетается с блочными розетками. Резьбовое сочленение с одношпоночной поляризацией обеспечивает надёжную фиксацию и правильную ориентацию при монтаже. Серебряное покрытие контактов поддерживает низкое сопротивление и защищает от коррозии.

Благодаря всеклиматическому исполнению изделие может эксплуатироваться при высокой влажности, вибрации, ударных и линейных ускорениях. Это делает его пригодным для ответственных промышленных и приборных систем, где важны стабильность электрического соединения и устойчивость к внешним воздействиям.

Ключевые особенности

• Цилиндрический электрический разъём (вилка) серии 2РМ.
• Кабельный корпус размером 18 с прямым патрубком для экранированного кабеля.
• Семь контактов первого сочетания с диаметрами 1,0 и 1,5 мм.
• Серебряное покрытие контактов.
• Всеклиматическое исполнение.
• Резьбовое сочленение с одношпоночной поляризацией.
• Совместимость с блочными розетками.

Заключение

2РМ18КПЭ7Ш1В1 Октябрь, артикул 206, — это промышленный разъём, рассчитанный на постоянный и переменный ток с частотой до 3 МГц. Его подтверждённые параметры включают рабочее напряжение до 700 В, ток на контакт от 5 до 15 А, сопротивление контактов не более 5 мОм и сопротивление изоляции не менее 5000 МОм. Изделие выдерживает широкий диапазон температур от минус 60 до плюс 100 градусов Цельсия, имеет наработку не менее 1000 часов и срок службы до 500 соединений-расчленений. Оно предназначено для применения в авиации, приборостроении и других отраслях, где требуются надёжные герметичные или высокогерметичные соединения.
