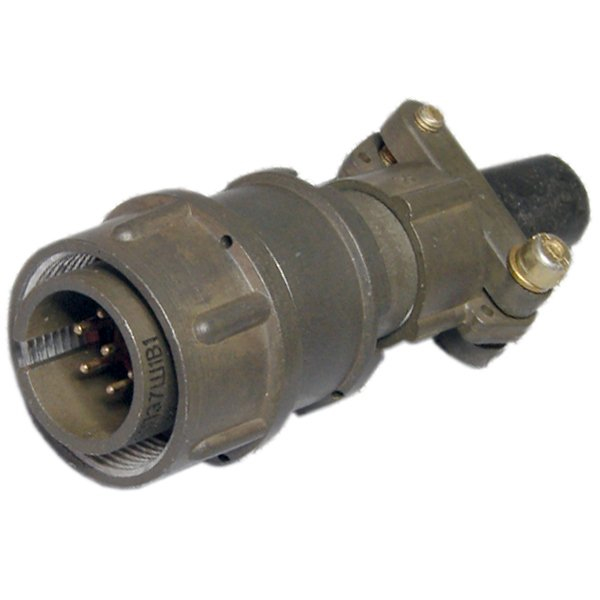

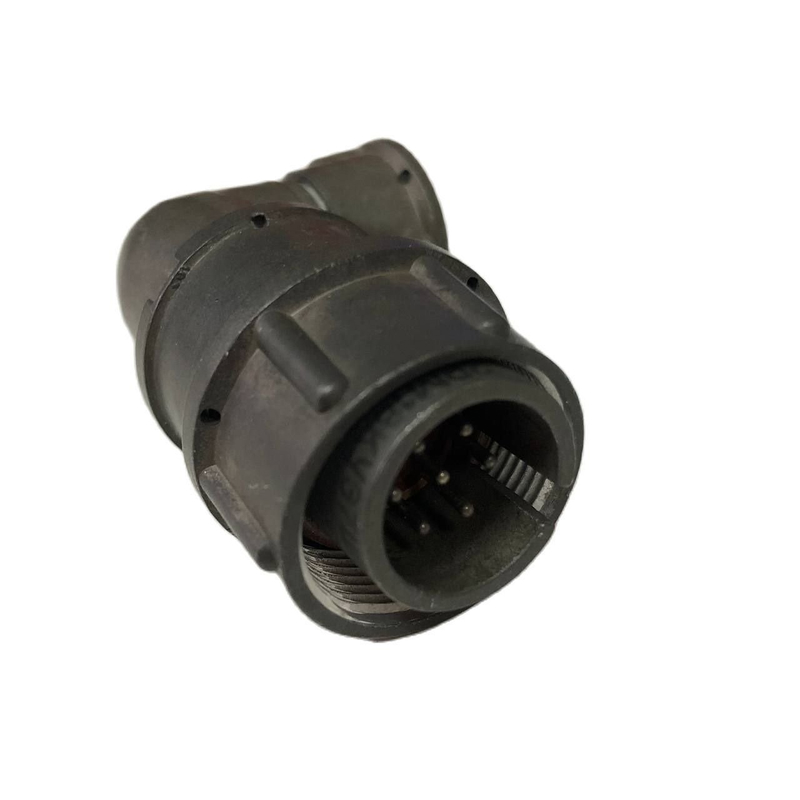

2РМ18КПЭ7Ш1В1 — это цилиндрический низкочастотный негерметичный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Общие сведения :

• Соединители 2РМ состоят из вилки и розетки, которые могут быть кабельными или блочными.

• 2РМ18КПЭ7Ш1В1 имеет резьбовое сочленение и одношпоночную поляризацию корпуса.

• Контакты могут быть покрыты золотом или серебром, а монтаж осуществляется методом пайки или обжимки.

• Предназначены для монтажа с экранированными или неэкранированными кабелями.

Расшифровка условного обозначения 2РМ18КПЭ7Ш1В1 :

• 2РМ — тип соединителя.

• 18 — условный размер корпуса.

• К — кабельный вид корпуса.

• П — прямой вид патрубка.

• Э — для экранированного кабеля.

• 7 — количество контактов.

• Ш — вилка.

• 1 — все контакты диаметром 1,0 мм.

• В — покрытие контактов серебром.

• 1 — теплостойкость 100°С.

Технические характеристики :

• Посадочный диаметр корпуса — 18 мм.

• Количество контактов — 7.

• Диаметр контактов — 1 мм.

• Максимальное рабочее напряжение — 560 В или 700 В.

• Сопротивление изоляции — не менее 1000 МОм или 5000 МОм.

• Токовая нагрузка на одиночный контакт — от 4 А до 36 А.

• Число сочленений-расчленений — 500.

• Минимальная наработка — 5000 ч.

• Диапазон
