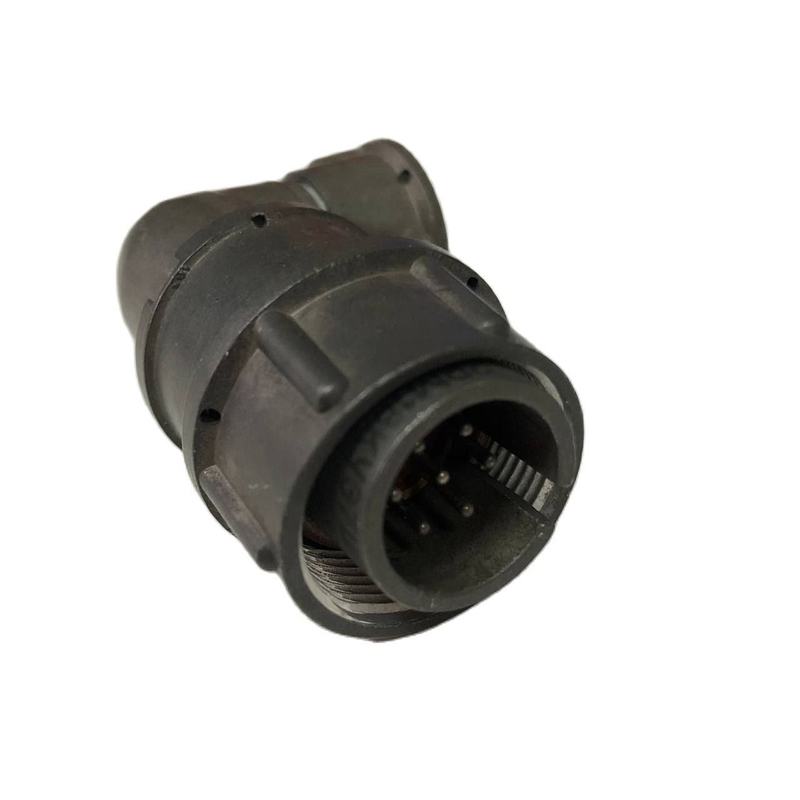

2РМ18КПЭ7Ш1В1: кабельный цилиндрический разъём для радиоэлектронной аппаратуры

2РМ18КПЭ7Ш1В1 — низкочастотный негерметичный цилиндрический разъём серии 2РМ, предназначенный для надёжного подключения электрических цепей постоянного и переменного тока. Исполнение применяется в радиоэлектронной аппаратуре общего и специального назначения, где важны устойчивость контакта, удобство монтажа и защищённое резьбовое сочленение.

Разъём выполнен в виде кабельной вилки с прямым патрубком. Конструкция предусматривает гайку для экранированного кабеля, что делает 2РМ18КПЭ7Ш1В1 подходящим для применения в системах, где требуется снизить влияние электромагнитных помех на сигнальные и питающие линии. Контакты имеют серебряное покрытие, способствующее стабильному электрическому соединению.

Основные особенности 2РМ18КПЭ7Ш1В1

Маркировка разъёма указывает на его конструктивные параметры:

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Э — гайка, рассчитанная на экранированный кабель.

• 7 — число контактов.

• Ш1 — сочетание контактов с диаметром контактных элементов 1 мм.

• В1 — исполнение с серебряным покрытием контактов.

Разъём рассчитан на объёмный монтаж методом пайки. Он используется как часть разъёмного соединения вместе с ответной розеткой, а фиксация в соединённом состоянии выполняется резьбовой гайкой. Такое решение уменьшает риск самопроизвольного размыкания при вибрации и механических воздействиях.

Технические параметры

Для 2РМ18КПЭ7Ш1В1 характерны следующие справочные параметры:

Серия 2РМ рассчитана на работу в цепях постоянного и переменного тока, включая сигнальные и силовые подключения с рабочей частотой до 3 МГц. Для конкретного исполнения указываются семь контактов диаметром 1 мм, а также предельная нагрузка до 7 А на один контакт.

Где применяется разъём

Разъём 2РМ18КПЭ7Ш1В1 может использоваться при создании, ремонте и обслуживании оборудования, где необходимо многоконтактное кабельное подключение. Типовые направления применения:

• Радиоэлектронные блоки и приборные модули.

• Измерительное и испытательное оборудование.

• Системы автоматики, контроля и управления.

• Аппаратура связи и телемеханики.

• Промышленные установки с разъёмными кабельными соединениями.

• Электротехнические комплексы, требующие экранирования кабельной линии.

Прямой патрубок удобен для прокладки кабеля по оси разъёма, а использование гайки для экранированного кабеля помогает организовать корректное подключение экрана в составе кабельной сборки.

Преимущества конструкции

Ключевое преимущество 2РМ18КПЭ7Ш1В1 — сочетание компактного корпуса, семиконтактной схемы и резьбовой фиксации. Цилиндрический формат способствует удобной компоновке в аппаратуре, а резьбовое соединение повышает механическую надёжность стыка.

Серебряное покрытие контактов и пайка проводников обеспечивают стабильность электрического контакта при правильной сборке. В серии 2РМ также предусмотрена одношпоночная поляризация корпусов: она помогает исключить неправильную ориентацию при соединении вилки и розетки.

Что учитывать при монтаже

Перед установкой 2РМ18КПЭ7Ш1В1 необходимо проверить соответствие ответной части, схемы расположения контактов и назначения каждой цепи. Для монтажа важно использовать проводники подходящего сечения, аккуратно выполнять пайку и исключать перегрев изолятора и контактных элементов.

При подключении экранированного кабеля следует обеспечить непрерывность экрана и надёжную фиксацию кабеля в патрубке. После сборки целесообразно проверить качество пайки, отсутствие замыканий между контактами, целостность изоляции и корректность резьбового сочленения.

2РМ18КПЭ7Ш1В1 остаётся практичным решением для формирования надёжных многоконтактных кабельных соединений в низкочастотных электрических цепях, особенно там, где требуется экранирование, виброустойчивая фиксация и монтаж пайкой.
