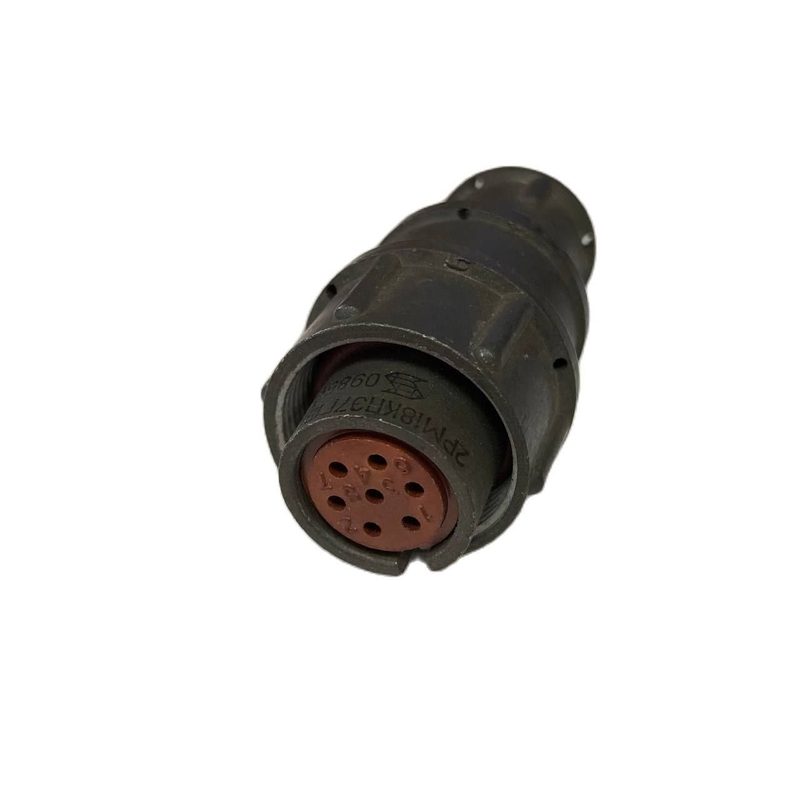

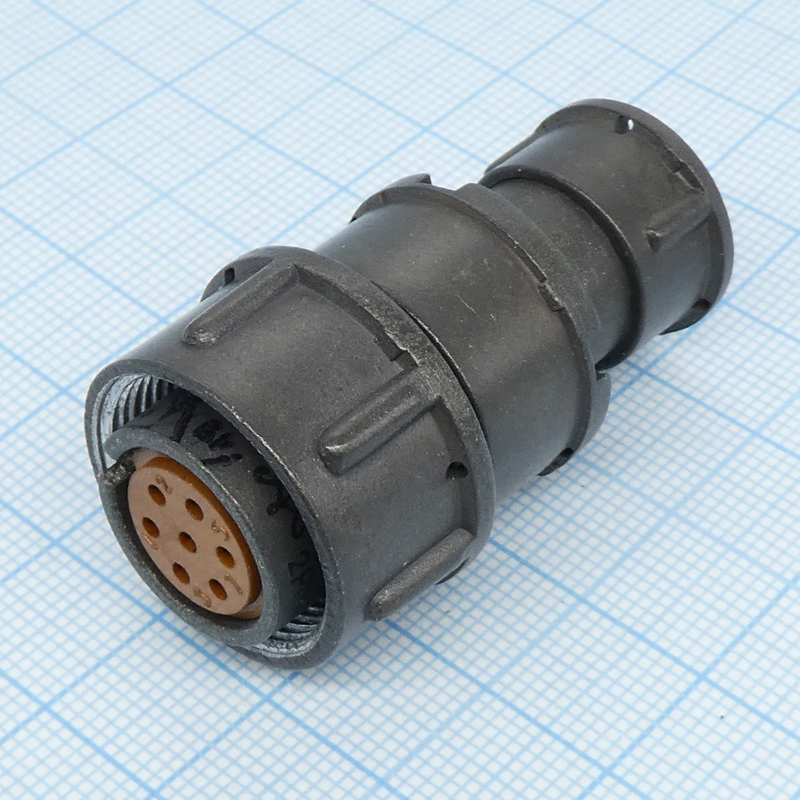

2РМ18КПЭ7Г1В1: кабельный цилиндрический разъём на 7 контактов

2РМ18КПЭ7Г1В1 — низкочастотный цилиндрический электрический соединитель серии 2РМ, выполненный в виде кабельной розетки с прямым патрубком. Разъём рассчитан на создание надёжного разъёмного соединения в цепях питания, управления, сигнализации и измерительной аппаратуре, где важны механическая прочность, фиксированная ориентация контактов и устойчивость к внешним воздействиям.

Расшифровка маркировки

Маркировка 2РМ18КПЭ7Г1В1 содержит основные конструктивные признаки изделия:

Таким образом, 2РМ18КПЭ7Г1В1 представляет собой кабельную часть соединения с семью гнездовыми контактами и возможностью подключения экранированного кабеля.

Основные характеристики

Разъём выполнен в металлическом корпусе из алюминиевого сплава с защитным оксидированным покрытием. Изолятор изготовлен из карболита, контакты — из латуни с серебряным покрытием. Такое сочетание материалов обеспечивает требуемую электрическую проводимость, механическую стойкость и надёжность при эксплуатации в промышленной аппаратуре.

• Количество контактов: 7.

• Диаметр каждого контакта: 1 мм.

• Тип контактов: гнёзда.

• Способ электрического монтажа: пайка.

• Способ сочленения: резьбовой.

• Поляризация: одношпоночная.

• Накидная резьба: М20×1.

• Габаритные размеры: ориентировочно 25×48 мм.

• Масса: около 23 г.

• Герметичное исполнение: отсутствует.

Максимальное рабочее напряжение для данного исполнения составляет до 560 В. Допустимый ток на один контакт — до 7 А, а суммарный ток через соединитель — до 40 А при соблюдении условий распределения нагрузки по контактам и требований к монтажу. Переходное сопротивление контакта не превышает 5 мОм, а сопротивление изоляции заявлено на уровне 5000 МОм.

Особенности конструкции

Ключевой особенностью 2РМ18КПЭ7Г1В1 является исполнение с гайкой для экранированного кабеля. Это позволяет корректно организовать присоединение кабельного экрана к корпусной части соединителя и снизить влияние электромагнитных помех на сигнальные линии. Такое решение особенно востребовано в системах автоматики, измерительных комплексах, аппаратуре связи, приводной технике и оборудовании с повышенными требованиями к электромагнитной совместимости.

Одношпоночная поляризация предотвращает неправильное взаимное положение соединяемых частей. Резьбовое сочленение с накидной гайкой обеспечивает механическую фиксацию и помогает сохранять стабильность контакта при вибрации, ударах и периодическом обслуживании оборудования.

Условия эксплуатации

Соединитель предназначен для работы в широком диапазоне температур — от −60 до +100 °C. Для него указана работоспособность при относительной влажности до 98% при +25 °C, а также стойкость к вибрационным нагрузкам в диапазоне 1–5000 Гц с ускорением до 50 g. Конструкция выдерживает многократные удары до 100 g и одиночные ударные воздействия до 500 g.

Ресурс разъёма составляет до 500 циклов сочленения и расчленения. При проектировании следует учитывать, что соединитель не является герметичным: для работы в среде с прямым воздействием влаги, пыли, химических веществ или при необходимости герметизации кабельного ввода требуются дополнительные конструктивные меры.

Где применяется 2РМ18КПЭ7Г1В1

Разъём 2РМ18КПЭ7Г1В1 подходит для коммутации кабельных жгутов и внешних линий в оборудовании, где необходимы компактность, семь независимых электрических цепей и надёжное резьбовое соединение. Типичные области применения:

• системы промышленной автоматики и управления;

• измерительные и испытательные стенды;

• источники питания и силовые шкафы;

• приборные комплексы;

• транспортная, специальная и промышленная электроника;

• оборудование с экранированными кабельными линиями;

• аппаратура, работающая при вибрационных и ударных нагрузках.

При подборе ответной части необходимо сверять тип корпуса, условный размер 18, сочетание контактов 7Г1, поляризацию, тип исполнения и назначение соединителя. Для полноценного соединения требуется ответная вилка соответствующей серии и контактного расположения.
