Назначение разъёма

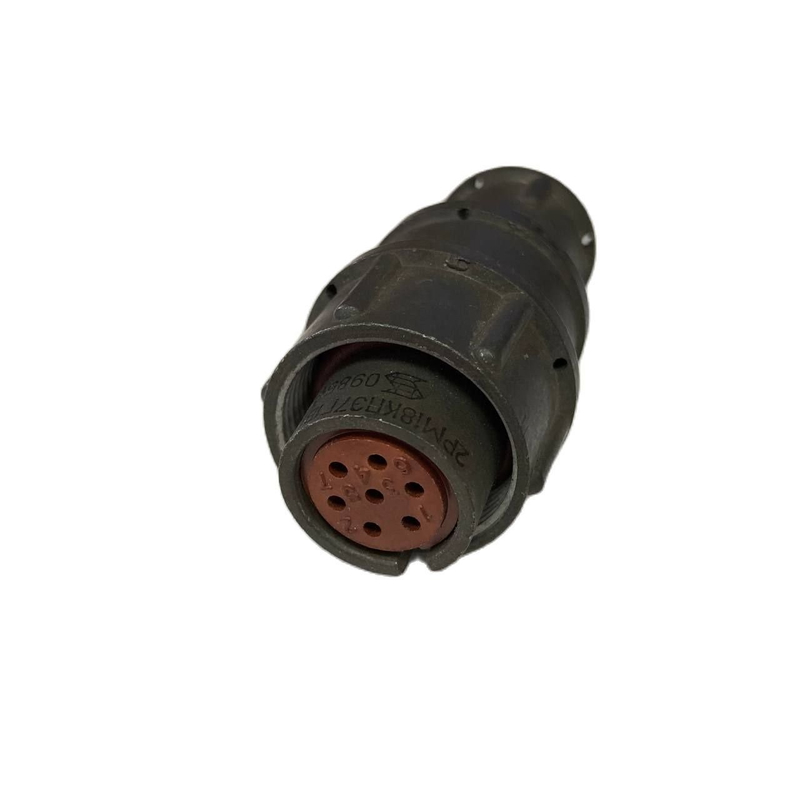

Разъём 2РМ18КПЭ7Г1В1 производства Элекон относится к серии цилиндрических негерметичных соединителей типа 2РМ. Такие соединители предназначены для подключения кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Данное исполнение представляет собой кабельную розетку, конструкция которой рассчитана на монтаж экранированным кабелем и эксплуатацию во всеклиматических условиях. Разъём применяют там, где требуется надёжное, многократно сочленяемое соединение экранированного кабеля.

Конструктивные особенности

Корпус и сочленение

• Корпус выполнен из алюминиевого сплава.
• Изолятор чаще всего изготавливается из карболита.
• Сочленение резьбовое, с одношпоночной поляризацией корпуса.
• Поляризация исключает ошибочное включение и обеспечивает надёжный контакт.
• Габаритный диаметр корпуса около 25 мм, высота порядка 48 мм, что соответствует 18-му условному размеру в серии 2РМ.

Контактная система

Разъём имеет 7 контактов-гнёзд. Контактные гнёзда круглые, диаметр около 1 мм. Контакты покрыты благородными металлами — серебром, иногда золотом или палладием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Технические параметры

• Число контактов-гнёзд: 7.
• Диаметр контактного гнезда: около 1 мм.
• Максимальный ток на один контакт: порядка 7 А.
• Суммарная токовая нагрузка разъёма: до 40 А.
• Максимальное рабочее напряжение: обычно не превышает 560–700 В.
• Рабочая частота цепей: до 3 МГц.
• Диапазон температур окружающей среды: примерно от минус 60 до плюс 100 градусов Цельсия.
• Исполнение по климатическим условиям: УХЛ 2.1 по ГОСТ 15150-69.

Условия эксплуатации и применение

Разъём рассчитан на эксплуатацию во всеклиматических условиях и выдерживает воздействие вибрации и механических ударов, характерных для наземной и бортовой аппаратуры. Сочетание резьбового сочленения, поляризации корпуса и стойкой контактной системы позволяет многократно выполнять соединение и разъединение без потери надёжности контакта.

Разъём 2РМ18КПЭ7Г1В1 применяют в радиоаппаратуре, измерительных устройствах, промышленных системах управления и других изделиях, где требуется надёжное, многократно сочленяемое соединение экранированного кабеля. Также он используется для соединения электрических цепей в различных радиоэлектронных и промышленных устройствах, в том числе во всеклиматическом исполнении.
