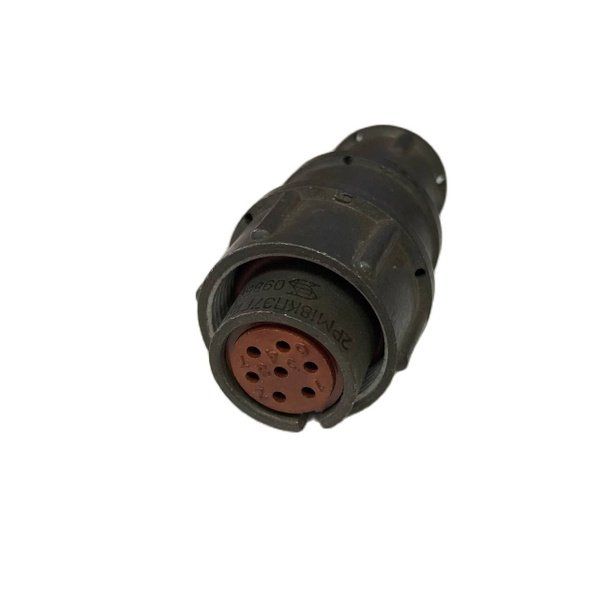

2РМ18КПЭ7Г1В1 «5» — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Посадочный диаметр корпуса составляет 18 мм, количество контактов — 7 (диаметром 1 мм, извлекаемые). Максимальное рабочее напряжение — 560 В (или до 700 В в некоторых модификациях), токовая нагрузка на контакт — до 7 А, суммарная на соединитель — до 40 А. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 1000–5000 МОм, емкость между контактами — до 6 пФ.

Условия эксплуатации

Разъем негерметичный, с пылезащитой в сочлененном состоянии, теплостойкостью до 100 °C (индекс «1»), климатическое исполнение УХЛ2.1. Температурный диапазон — от -60 до +100 °С, ресурс — минимум 5000 часов наработки, 500 сочленений-расчленений, срок сохраняемости — 15–25 лет. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и линейное ускорение до 2000 м/с².

Конструкция и применение

Корпус кабельный с прямым патрубком (индекс «КП»), для экранированного кабеля (гайка), покрытие контактов — серебро (индекс «Г1В1»), материал корпуса — алюминиевый сплав, изолятор — карболит. «5» обозначает приемку по ТУ ГЕ0.364.126ТУ. Используется во внутренних цепях промышленного оборудования, приборостроении.
