2РМ18КПЭ7Г1В1: кабельная розетка для надёжных электрических соединений

Разъём 2РМ18КПЭ7Г1В1 относится к серии цилиндрических низкочастотных соединителей 2РМ, применяемых для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Исполнение ориентировано на объёмный монтаж с пайкой и подходит для аппаратуры, где важны устойчивость контакта, механическая прочность и удобство обслуживания.

Конструкция и назначение

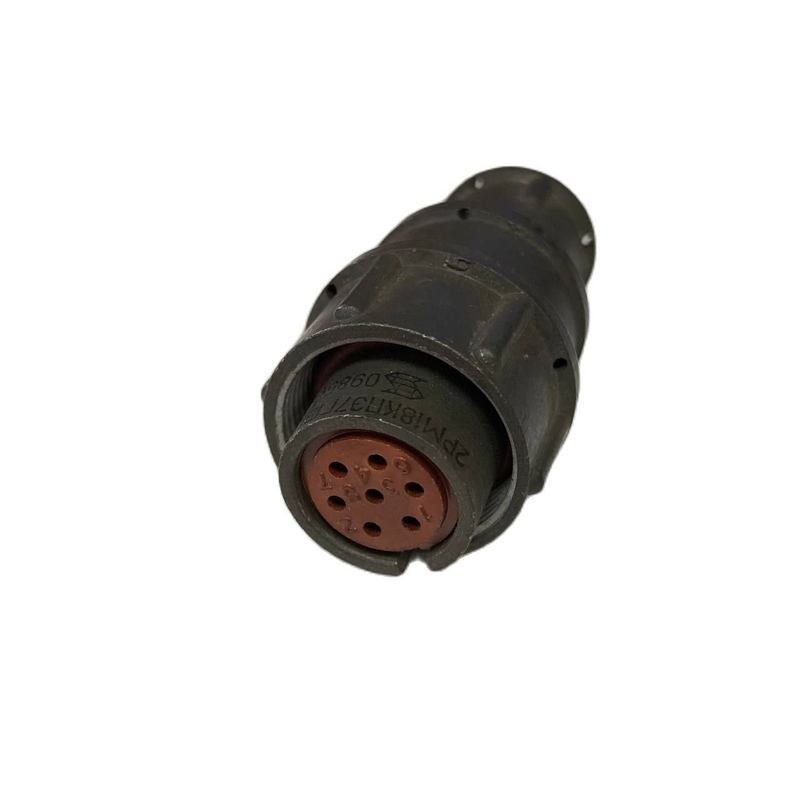

2РМ18КПЭ7Г1В1 представляет собой кабельную розетку с прямым патрубком. Конструкция предусматривает резьбовую фиксацию в сочленённом состоянии, благодаря чему соединение устойчиво к вибрациям и случайному расстыковыванию.

Маркировка указывает на ключевые особенности изделия:

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Э — гайка для экранированного кабеля.

• 7Г1 — контактная вставка на семь гнездовых контактов диаметром 1 мм.

• В1 — вариант исполнения с серебряным покрытием контактов.

Разъём рассчитан на присоединение кабеля и может использоваться совместно с ответной частью соответствующего типоразмера и контактной схемы.

Основные характеристики

Соединитель выполнен в негерметичном исполнении и предназначен для работы в электрических цепях частотой до 3 МГц. Номинальная контактная группа включает семь контактов диаметром 1 мм; предельная токовая нагрузка на один контакт составляет до 7 А, а суммарная — до 40 А. Рабочее напряжение может достигать 560 В.

Контакты имеют серебряное покрытие, способствующее стабильности электрического контакта. Электрическое сопротивление контакта — не более 0,005 Ом, а сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

Параметры приведены для типового исполнения 2РМ18КПЭ7Г1В1; при проектировании аппаратуры следует сверять требования с конструкторской документацией на конкретную партию.

Преимущества применения

Ключевое преимущество 2РМ18КПЭ7Г1В1 — сочетание компактного корпуса и защищённого резьбового соединения. Прямая конструкция патрубка упрощает прокладку кабеля, а гайка для экранированного кабеля помогает организовать корректное подключение экрана в системах с повышенными требованиями к электромагнитной совместимости.

К важным эксплуатационным особенностям относятся:

• Надёжная резьбовая фиксация ответных частей.

• Семь контактов для передачи питания и сигналов в одном соединителе.

• Серебряное покрытие контактной группы.

• Возможность пайки проводников при монтаже.

• Работа в широком диапазоне температур.

• Устойчивость к вибрационным и механическим воздействиям в пределах заявленных характеристик.

Для серии 2РМ заявлена работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц и при относительной влажности до 98% в установленных условиях эксплуатации.

Где используют разъём

Разъём 2РМ18КПЭ7Г1В1 востребован в приборостроении, промышленной автоматике, измерительной технике, системах управления, электрооборудовании и специализированной аппаратуре. Он подходит для задач, в которых нужно периодически разъединять кабельную линию без нарушения надёжности основной электрической цепи.

Пример применения: семь контактов могут использоваться для раздельной передачи питающих линий, управляющих сигналов, дискретных команд и цепей контроля в составе одного кабельного подключения. При этом резьбовая фиксация снижает риск самопроизвольного расстыковывания при вибрации оборудования.

Что учитывать при установке

Перед монтажом важно проверить соответствие ответной части по серии, размеру корпуса, схеме расположения контактов и полу контактов. Пайку следует выполнять с соблюдением температурного режима, чтобы исключить повреждение изолятора и ухудшение характеристик контактной группы.

Также необходимо:

• Подобрать кабель, соответствующий допустимому току и условиям эксплуатации.

• Обеспечить качественную разделку экрана кабеля и его фиксацию в патрубке.

• Исключить перегиб и натяжение кабеля у места ввода.

• Проверить поляризацию и нумерацию контактов перед подключением.

• Оценить, требуется ли герметичное соединение: 2РМ18КПЭ7Г1В1 относится к негерметичным разъёмам.

2РМ18КПЭ7Г1В1 — функциональное решение для организации многоконтактного кабельного соединения в электрических цепях с требованиями к механической устойчивости, стабильности контакта и удобству технического обслуживания.
