Общие сведения

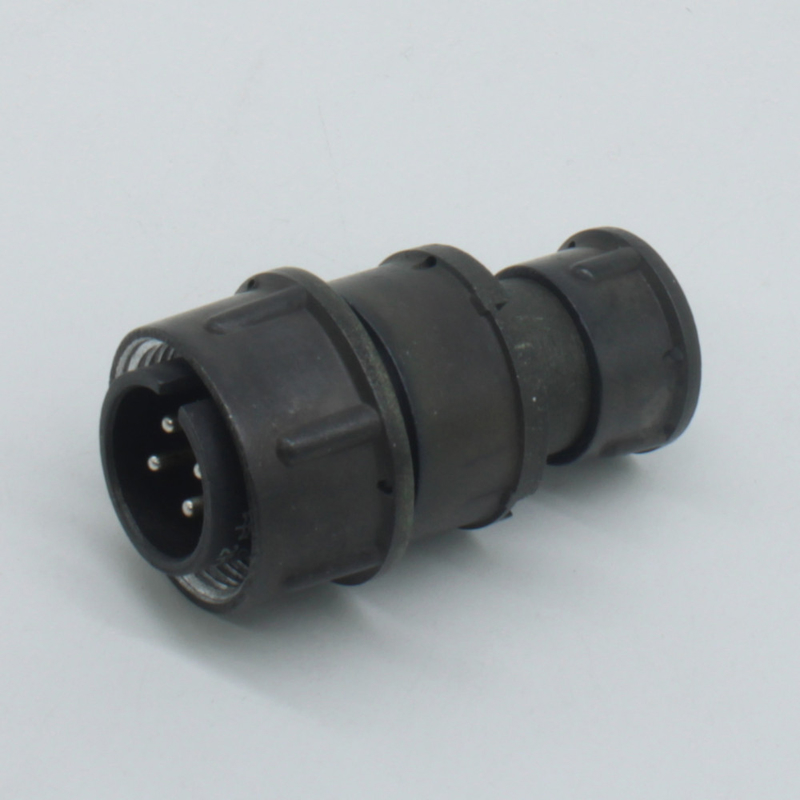

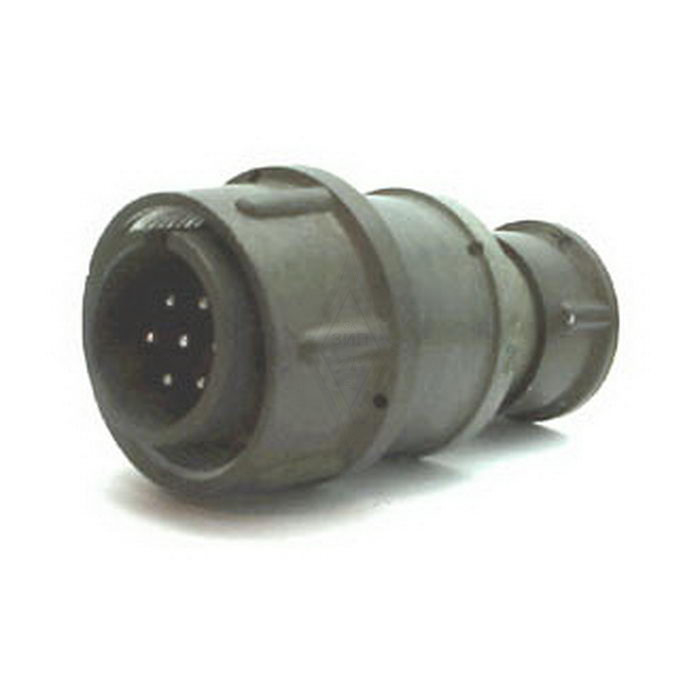

2РМ18КПЭ4ШВ1 «Октябрь 5» — это всеклиматический цилиндрический электрический разъём российского производства, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. Он относится к серии 2РМ (разъёмы малые), выпускается заводом «Октябрь» (вариант «5» обозначает конкретную модификацию или исполнение).

Артикул: 192. Категория: 2РМ18. Производитель: Октябрь. Приемка: «5».

Такие разъёмы применяются в авиации, судостроении, военной технике и промышленном оборудовании благодаря высокой надёжности в экстремальных условиях.

Технические характеристики

Электрические параметры

• Количество контактов: 4.
• Диаметр контактов: около 1,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 2,5–5 мОм.
• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 15–36 А.
• Суммарная токовая нагрузка: до 50–260 А (в зависимости от модификации).
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: до 1850 В.

Механические и климатические параметры

• Климатическое исполнение: УХЛ2.1.
• Рабочая температура: от -60°C до +100°C.
• Устойчивость к синусоидальной вибрации: 1–5000 Гц, 490 м/с².
• Устойчивость к акустическому шуму: до 170 дБ.
• Устойчивость к многократным ударам: 1000 м/с².
• Устойчивость к одиночным ударам: 5000 м/с².
• Устойчивость к линейному ускорению: до 2000 м/с².
• Тип сочленения: резьбовое с одношпоночной поляризацией.
• Масса розетки: около 22–25 г.

Конструкция и особенности

Конструкция включает корпус, изолятор и контакты, часто с патрубком для экранированного кабеля. Корпус обеспечивает механическую защиту и экранирование. Разъём имеет 4 контакта диаметром около 1,5 мм с серебряным покрытием. Сочленение резьбовое с одношпоночной поляризацией, что предотвращает неправильное соединение. Всеклиматическое исполнение УХЛ2.1 позволяет эксплуатировать разъём при температурах от -60°C до +100°C.

Применение

Такие разъёмы используются в гиромоторах, датчиках давления, авионике и корабельном оборудовании, где важны компактность и устойчивость к агрессивным факторам. Также они находят применение в промышленном оборудовании, системах автоматики и телемеханики. Благодаря высокой надёжности и устойчивости к вибрации, ударам и перепадам температур, разъёмы серии 2РМ востребованы в ответственных узлах, где требуется стабильная передача сигналов и питания.
