Назначение и область применения

2РМ18К7Ш1В1 представляет собой кабельную вилку серии 2РМ, разработанную для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц. Разъем предназначен для кабельного монтажа и эксплуатируется в составе негерметичных соединителей промышленного и технического назначения. Конструкция обеспечивает надежное электрическое соединение при рабочем напряжении до 560 В, что позволяет применять изделие в цепях питания, управления и сигнальных линиях оборудования различного профиля.

Импортный вариант исполнения сохраняет совместимость по присоединительным размерам с отечественными аналогами серии 2РМ, что упрощает интеграцию в существующие системы и замену вышедших из строя компонентов. Вилка рассчитана на длительную эксплуатацию при температуре окружающей среды до 100 °C, что допускает ее использование в условиях умеренного нагрева — например, внутри корпусов аппаратуры или вблизи тепловыделяющих узлов.

Конструктивные особенности

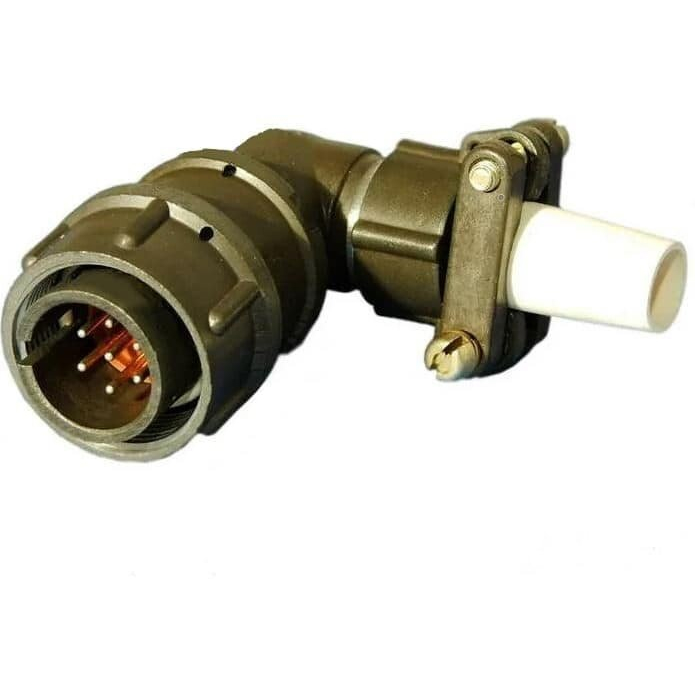

Корпус разъема имеет посадочный диаметр 18 мм и выполнен в кабельном варианте с прямым патрубком, что облегчает ввод и фиксацию кабеля при монтаже. Внутри корпуса размещен изолятор с семью извлекаемыми контактами диаметром 1,0 мм. Контакты относятся к типу «вилка» и имеют серебряное покрытие, которое снижает переходное сопротивление и повышает стабильность электрических параметров при многократных сочленениях.

Маркировка 2РМ18К7Ш1В1 расшифровывается следующим образом:

• 2РМ — серия разъема;
• 18 — посадочный диаметр корпуса в миллиметрах;
• К — кабельный корпус;
• 7 — количество контактов;
• Ш — серебряное покрытие контактов;
• 1В1 — конкретное исполнение.

В соединенном состоянии разъем обеспечивает пылезащищенность, что снижает риск загрязнения контактных поверхностей при эксплуатации в производственных помещениях и технических установках.

Электрические параметры

Изделие характеризуется следующими подтвержденными электрическими показателями:

• токовая нагрузка на один контакт — до 7 А;
• суммарная токовая нагрузка на соединитель — до 40 А;
• рабочее напряжение — до 560 В переменного или постоянного тока;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• емкость между контактами — не более 6 пФ.

Низкое сопротивление контактов и высокая изоляционная стойкость способствуют минимизации потерь и стабильной передаче сигналов в допустимом частотном диапазоне. Суммарный ток до 40 А позволяет подключать через разъем достаточно мощные потребители, однако при эксплуатации необходимо учитывать распределение нагрузки по отдельным контактам и не превышать паспортные значения на каждый контакт.

Монтаж и эксплуатация

Вилка предназначена для кабельного монтажа. Прямой патрубок корпуса упрощает прокладку кабеля и его последующую фиксацию, а извлекаемая конструкция контактов облегчает обслуживание и замену отдельных элементов при необходимости. При монтаже следует использовать кабель, соответствующий рабочему напряжению и суммарной токовой нагрузке соединителя.

Теплостойкость корпуса и изолятора до 100 °C позволяет эксплуатировать разъем при повышенных температурах, характерных для промышленного оборудования. Пылезащищенность в сочлененном состоянии обеспечивается конструкцией корпуса и ответной части, однако изделие относится к негерметичным разъемам и не предназначено для работы в условиях прямого воздействия влаги, агрессивных сред или под значительным избыточным давлением.

Благодаря сочетанию семи контактов, серебряного покрытия, устойчивой работы на частотах до 3 МГц и возможности передачи тока до 40 А суммарно, вилка 2РМ18К7Ш1В1 подходит для широкого круга задач в промышленной автоматике, испытательном оборудовании, телекоммуникационных системах и других технических приложениях, где требуется надежное разъемное соединение с кабельным вводом.
