Назначение

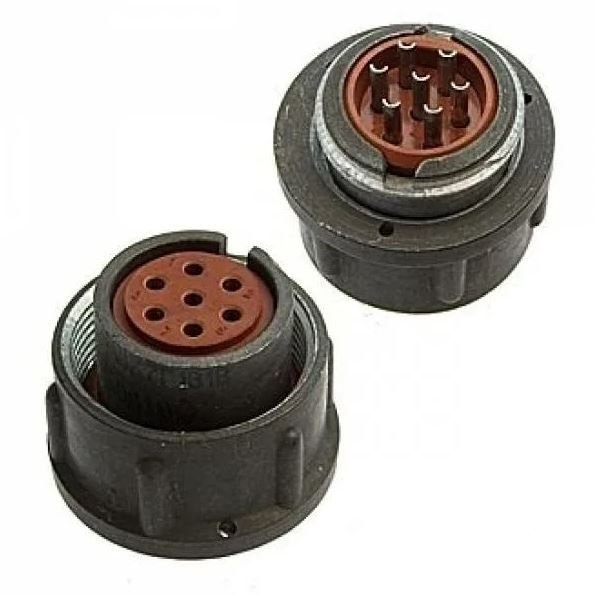

Разъём 2РМ18К7Ш1В1 относится к серии советских и российских круглых электрических разъёмов 2РМ. Такие изделия предназначены для соединения кабельных линий в электрических цепях постоянного и переменного тока. Модель выпускается производителем Октябрь, входит в категорию 2РМ18 и имеет артикул 158.

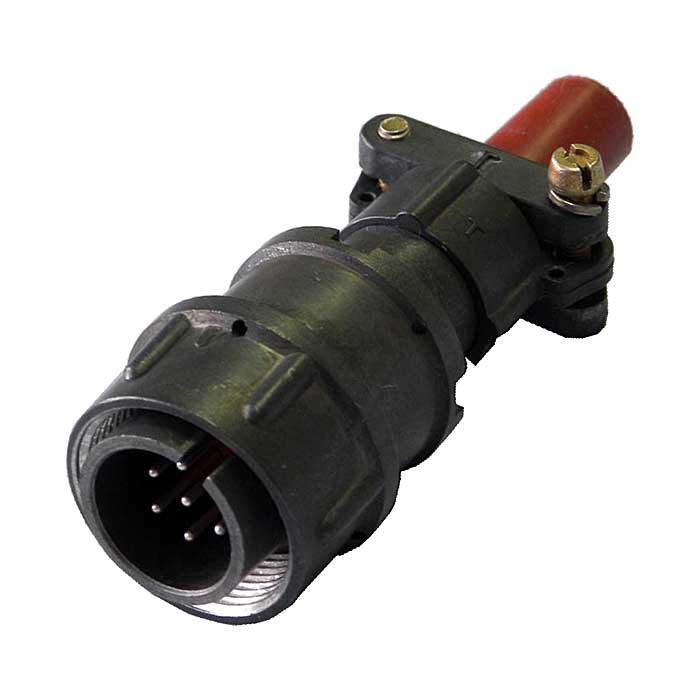

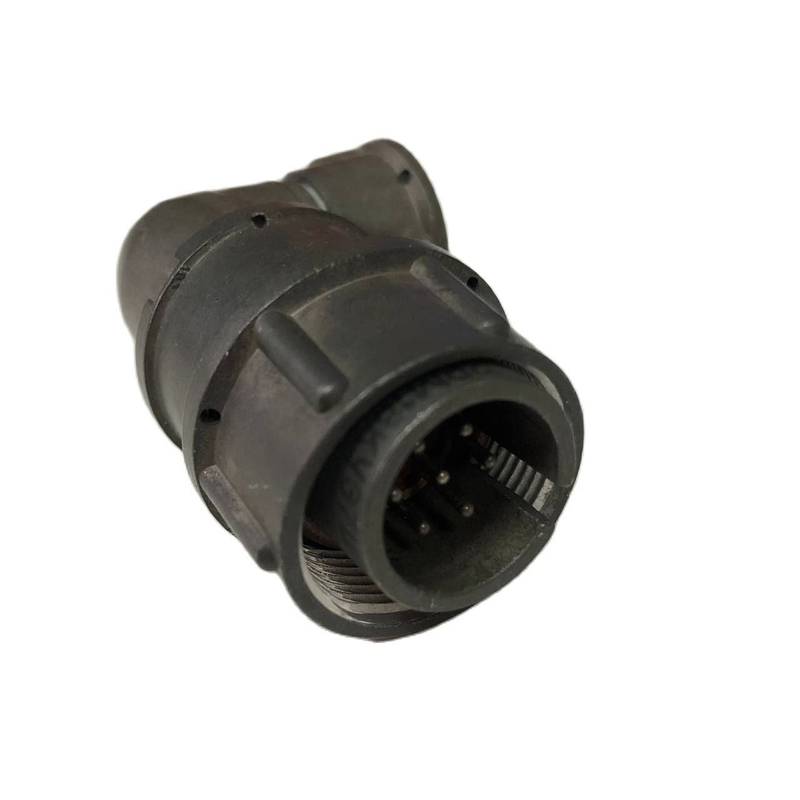

По конструкции это негерметичный кабельный разъём-вилка. Он рассчитан на монтаж на кабель и имеет диаметр корпуса 18 мм. Количество контактов — 7, контакты штыревого типа. Диаметр контактов составляет порядка 1 мм, покрытие — серебряное, что обеспечивает низкое переходное сопротивление.

Подтверждённые особенности

• Тип изделия: негерметичный кабельный разъём-вилка серии 2РМ.
• Диаметр корпуса: 18 мм.
• Число контактов: 7 штыревых контактов.
• Диаметр контактов: порядка 1 мм, серебряное покрытие.
• Рабочие цепи: постоянный и переменный ток.
• Частотный диапазон: примерно от 50 Гц до 10 кГц; верхняя граница — до нескольких килогерц.
• Максимальное рабочее напряжение: порядка 560–700 В в зависимости от исполнения.
• Сопротивление контактов: обычно не более 5 мОм.
• Токовая нагрузка: до десятков ампер на один контакт и суммарный ток до сотен ампер.
• Теплостойкость контактов и изоляции: примерно до 100 °C.
• Сопротивление изоляции: порядка нескольких тысяч мегаом.
• Электрическая прочность изоляции: более 2000 В при испытании.
• Соединение: винтовое или замковое.
• Усилие сопряжения и разъединения: от нескольких до десятков килограмм-сил в зависимости от исполнения.
• Исполнение: всеклиматическое.

Применение

Благодаря совокупности характеристик разъём 2РМ18К7Ш1В1 применяется в авиационной, судовой и радиоэлектронной аппаратуре. Он подходит для бортовых и наземных устройств с обычным температурным режимом. Конструкция рассчитана на работу в условиях повышенной вибрации и кратковременных ударных нагрузок.

Разъём используется там, где требуется соединять кабельные линии в цепях постоянного и переменного тока с частотой до нескольких килогерц. Типовые источники указывают диапазон примерно от 50 Гц до 10 кГц. Для цепей с максимальным рабочим напряжением порядка 560–700 В и токами до десятков ампер на контакт изделие остаётся применимым в рамках подтверждённых параметров.

Эксплуатационные особенности

Серебряное покрытие контактов способствует стабильному электрическому соединению и снижению переходного сопротивления. Сопротивление контактов обычно не превышает 5 мОм. Изоляция рассчитана на высокое сопротивление порядка нескольких тысяч мегаом и электрическую прочность более 2000 В при испытании.

Соединение обеспечивается винтовым или замковым способом. Усилие сопряжения и разъединения может составлять от нескольких до десятков килограмм-сил в зависимости от конкретного исполнения. Всеклиматическое исполнение и теплостойкость до 100 °C позволяют использовать разъём в аппаратуре, работающей при обычных температурных режимах и повышенных механических нагрузках.
