Назначение и область применения

2РМ18К7Ш1В1 «5» — кабельная вилка серии 2РМ, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к негерметичным разъёмам и применяется для коммутации электрических цепей в составе кабельных сборок, приборов и оборудования, где требуется пылезащищённость при соединении. Конструктивно изделие состоит из корпуса, изолятора и контактов. Артикул товара — 156, категория — 2РМ18.

Основное назначение модели — обеспечение электрического соединения кабельных линий с ответной частью. Благодаря условному размеру корпуса 18 и кабельному типу вилки изделие может использоваться в компактных узлах, где важны надёжная фиксация и защита контактной группы от пыли при сочленённом состоянии. Патрубок у данной вилки отсутствует.

Конструкция и подтверждённые особенности

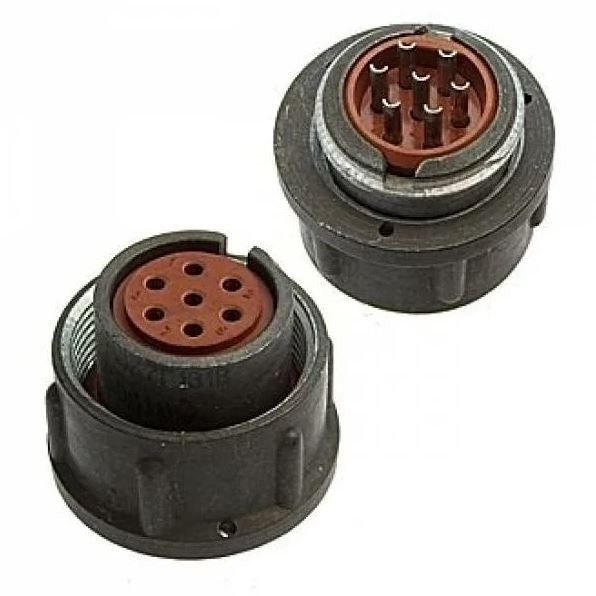

Вилка 2РМ18К7Ш1В1 «5» имеет семь контактов. Все контакты выполнены диаметром 1 мм. Покрытие контактов — серебро; в зависимости от исполнения также могут применяться золото или палладий. Посадочный диаметр корпуса составляет 18 мм. Диаметр разъёма — 22 мм. Масса изделия — 11 г.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 18.
• Тип вилки: кабельная.
• Патрубок: отсутствует.
• Количество контактов: 7.
• Сочетание контактов: все контакты диаметром 1 мм.
• Покрытие контактов: серебро, также могут быть золото или палладий.
• Вид контактов: вилка.

Электрические характеристики

• Максимальное рабочее напряжение: 560 В или 700 В.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка на соединитель: от 27 А до 260 А.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм; по другим источникам — не менее 1000 МОм.
• Электрическая прочность изоляции: при 560 В — 1850 В, при 700 В — 2300 В.

Механические и эксплуатационные параметры

• Усилия расчленения: от 29,4 Н до 539,6 Н.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Теплостойкость: 100 °C.
• Рабочая температура: от минус 60 °C до 100 °C.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 метров на секунду в квадрате.
• Механический удар: одиночного действия до 5000 метров на секунду в квадрате.
• Акустический шум: частота от 50 Гц до 10000 Гц, уровень звукового давления 170 дБ.

Применение и условия эксплуатации

Соединитель 2РМ18К7Ш1В1 «5» рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может применяться в составе кабельных соединений, приборных и аппаратных узлов, где необходима коммутация до семи цепей с контактами диаметром 1 мм. Негерметичное исполнение и пылезащищённость при соединении определяют область применения: это внутренние и защищённые от прямого воздействия влаги условия, соответствующие указанному диапазону температур и нагрузок.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате, механический удар одиночного действия до 5000 метров на секунду в квадрате и акустический шум с уровнем звукового давления 170 дБ в диапазоне от 50 Гц до 10000 Гц. Рабочая температура окружающей среды — от минус 60 °C до 100 °C, теплостойкость — 100 °C.

Приемка и сохраняемость

Для товара указана приемка «5». Гамма-процентный срок сохраняемости составляет 15 лет при вероятности 99,5 процента. Минимальная наработка — 5000 часов, количество сочленений-расчленений — до 500 раз. Эти параметры подтверждают ресурсные и эксплуатационные характеристики вилки 2РМ18К7Ш1В1 «5» в пределах заявленных режимов.
