Назначение

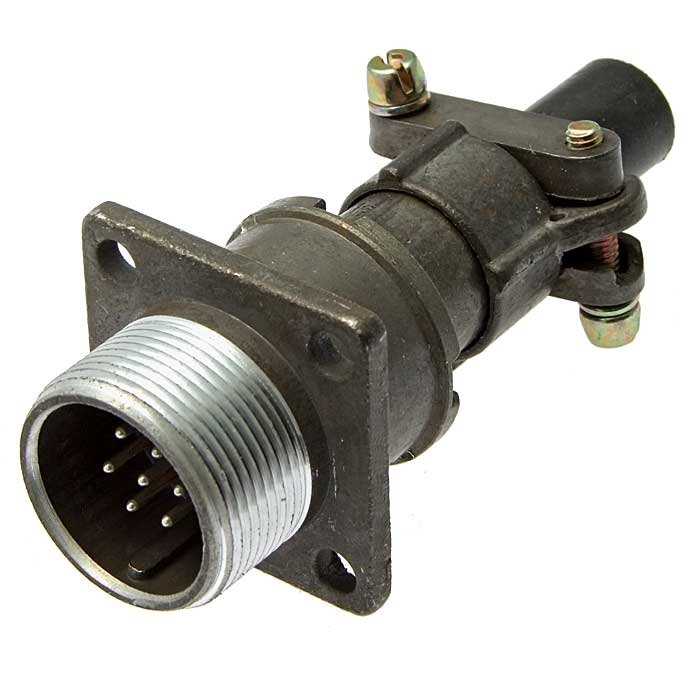

2РМ18БПН7Ш1А1 — цилиндрический низкочастотный электрический разъём серии 2РМ, выпускаемый предприятием «Элекон». Он относится к приборным негерметичным разъёмам, предназначенным для монтажа внутри оборудования. Такие соединители применяются для соединения электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц в радиоэлектронной аппаратуре, промышленных устройствах и приборах.

Разъём предназначен для внутреннего монтажа в приборах и аппаратах, в том числе в условиях повышенной влажности и перепадов температур. Всеклиматическое исполнение позволяет использовать его в составе оборудования, работающего в сложных климатических условиях, при этом изделие не является герметичным и рассчитано на эксплуатацию в закрытых объёмах приборов.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РМ18БПН7Ш1А1 содержит несколько конструктивных признаков. Серия 2РМ представляет собой стандартную линейку низкочастотных цилиндрических разъёмов. Условный номер корпуса 18 указывает на размер корпуса по габаритам. Вид корпуса Б означает блочный, или приборный, корпус без «левой» резьбы. Патрубок ПН — это прямой патрубок с концевой гайкой для неэкранированного кабеля. Вариант сочетания контактов Ш1 включает 7 штыревых контактов диаметром 1 мм. Исполнение А обычно обозначает тип принимаемой розетки и поляризацию.

Метод сочленения — резьбовой, с одной шпонкой для поляризации, то есть применяется одношпоночная поляризация. Конструкция рассчитана на крепление на панель или в приборную плату. Монтаж контактных проводников обычно выполняется пайкой в отверстия печатной платы или в кабельные наконечники.

Технические характеристики

• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока.
• Максимальный ток на один контакт — до 7 А.
• Суммарный рабочий ток всего разъёма — до примерно 40 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.
• Диапазон рабочих температур — примерно от минус 60 до плюс 100 °C.
• Допустимая влажность — до 98% при 25 °C.
• Климатическое исполнение — всеклиматическое.

Применение и монтаж

Благодаря сочетанию силовых и сигнальных возможностей разъём 2РМ18БПН7Ш1А1 может использоваться для коммутации цепей в радиоэлектронной аппаратуре, промышленных приборах и устройствах. Максимальный ток на контакт до 7 А и суммарный рабочий ток до примерно 40 А позволяют применять его как для сигнальных, так и для силовых цепей в пределах указанных нагрузок.

Разъём устанавливается внутри оборудования, крепится на панель или в приборную плату. Для подключения проводников используется пайка в отверстия печатной платы или в кабельные наконечники. При монтаже следует учитывать негерметичное исполнение: изделие предназначено для работы внутри приборов и аппаратов, а не для прямого воздействия открытой среды. Всеклиматическое исполнение и широкий температурный диапазон делают его пригодным для аппаратуры, эксплуатируемой при повышенной влажности и перепадах температур.

Подтверждённые особенности

К подтверждённым особенностям модели относятся цилиндрический низкочастотный корпус серии 2РМ, приборное негерметичное исполнение, блочный корпус без «левой» резьбы, прямой патрубок с концевой гайкой для неэкранированного кабеля, 7 штыревых контактов диаметром 1 мм, резьбовое сочленение с одношпоночной поляризацией, всеклиматическое исполнение и возможность внутреннего монтажа в приборах и аппаратах.
