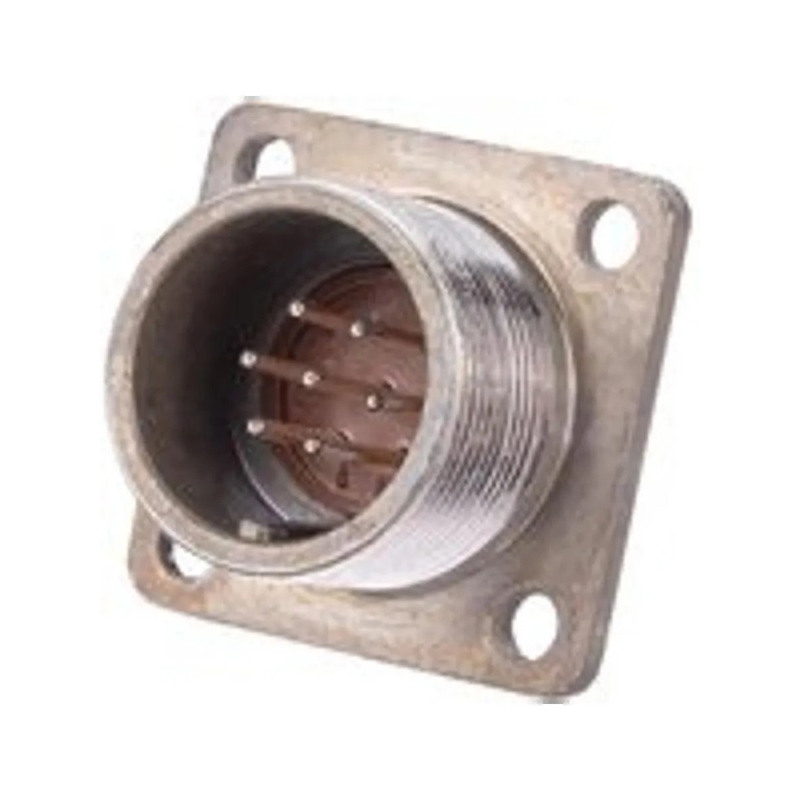

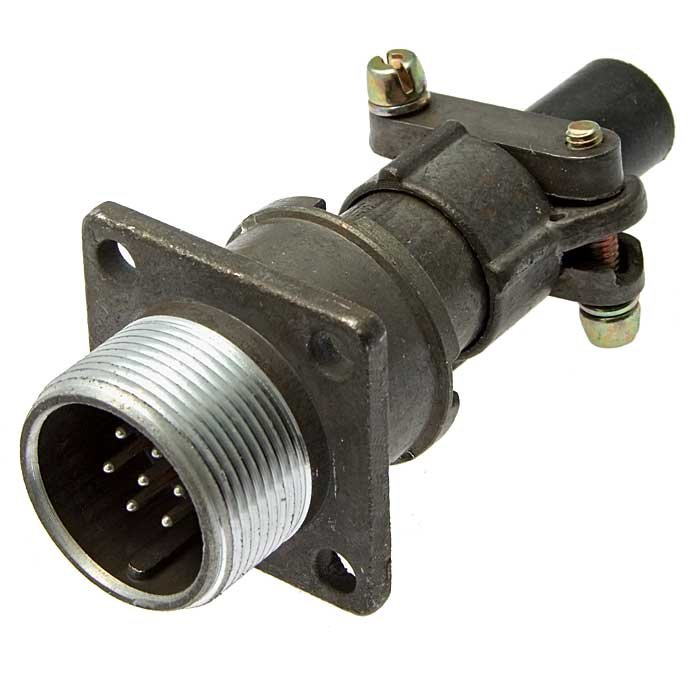

2РМ18БПН7Ш1А1

Цена:

1150 ₽

Технические характеристики

2РМ18БПН7Ш1А1

Соединитель 2РМ18БПН7Ш1А1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики:

Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 18.
Вид корпуса : Блочный (приборный).
Исполнение монтажной части : Прямой патрубок.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 7.
Часть соединителя : вилка.
Покрытие контактов : Золото.
Теплостойкость : До 100°C.

Применение:

Соединители типа 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными, так и кабельными, с возможностью монтажа с экранированными или неэкранированными кабелями.

Технические параметры:

Максимальный ток на одиночный контакт : Зависит от диаметра контакта.
Сопротивление контактов : Не более 5,0 МОм для контактов диаметром 1,0 мм.
Максимальная рабочая частота : До 3 МГц.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Рабочая температура : От -60 до +100°C.
Минимальная наработка : 1000 часов.
Максимальное количество сочленений-расчленений : 500.
Срок сохраняемости : 15 лет.

Этот соединитель предназначен для внутреннего монтажа и может выдерживать различные климатические условия, включая повышенную влажность и механические воздействия.

Описание

Назначение и область применения

Соединитель 2РМ18БПН7Ш1А1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В.

Применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединители типа 2РМ могут быть как блочными, так и кабельными, с возможностью монтажа с экранированными или неэкранированными кабелями.

Технические характеристики

Тип соединителя: негерметичный.
Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса: 18.
Вид корпуса: блочный (приборный).
Исполнение монтажной части: прямой патрубок.
Вид гайки патрубка: для неэкранированного кабеля.
Количество контактов: 7.
Часть соединителя: вилка.
Покрытие контактов: золото.
Теплостойкость: до 100 °C.
Максимальный ток на одиночный контакт: зависит от диаметра контакта.
Сопротивление контактов: не более 5,0 МОм для контактов диаметром 1,0 мм.
Максимальная рабочая частота: до 3 МГц.
Емкость между контактами: не более 6 пФ.
Сопротивление изоляции: не менее 5000 МОм.
Рабочая температура: от минус 60 до плюс 100 °C.
Минимальная наработка: 1000 часов.
Максимальное количество сочленений-расчленений: 500.
Срок сохраняемости: 15 лет.

Особенности конструкции

Соединитель имеет цилиндрический корпус с резьбовой фиксацией, что обеспечивает надежное соединение. Блочное исполнение предназначено для объемного монтажа внутри приборов и блоков. Прямой патрубок и гайка для неэкранированного кабеля упрощают подключение. Контакты покрыты золотом, что повышает коррозионную стойкость и стабильность переходного сопротивления.

Условия эксплуатации

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 °C и сохраняет работоспособность при повышенной влажности и механических воздействиях. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию в умеренном и холодном климате. Минимальная наработка составляет 1000 часов, ресурс сочленений — 500 циклов, срок сохраняемости — 15 лет.

Комплектация и идентификация

Артикул изделия — 143. Категория — 2РМ18. Название — 2РМ18БПН7Ш1А1.
