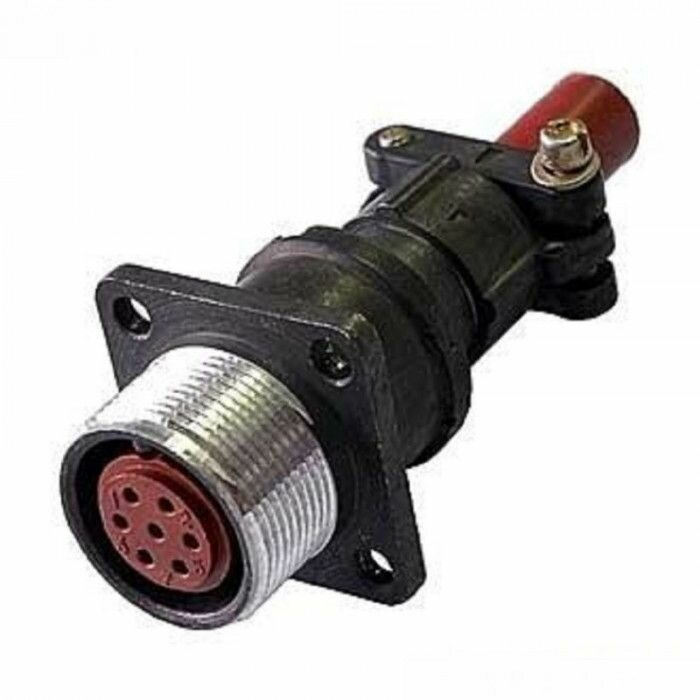

2РМ18БПН7Г1В1: надежный блочный разъем для промышленной аппаратуры

Соединитель 2РМ18БПН7Г1В1 — цилиндрический низкочастотный приборный разъем серии 2РМ, предназначенный для создания разъемных электрических соединений в аппаратуре, шкафах управления, измерительных системах и другом оборудовании внутреннего монтажа. Конструкция с резьбовой фиксацией обеспечивает устойчивое соединение при эксплуатации в условиях вибрации и механических воздействий.

Конструкция и расшифровка

Маркировка 2РМ18БПН7Г1В1 содержит основные сведения об исполнении разъема:

Таким образом, 2РМ18БПН7Г1В1 представляет собой блочную розетку с семью гнездовыми контактами, рассчитанную на установку в корпусе прибора или панели. Для формирования полноценного разъемного соединения к ней подбирают совместимую ответную кабельную часть с соответствующей контактной схемой и поляризацией.

Технические особенности

Разъем относится к негерметичным соединителям объемного монтажа. Электрическое присоединение проводников выполняют пайкой, что позволяет получить стабильный контакт при соблюдении технологии монтажа и правильном подборе сечения проводника. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению хорошей проводимости.

Ключевые параметры исполнения 2РМ18БПН7Г1В1:

• Количество контактов — 7.

• Тип контактов — гнезда.

• Условный размер корпуса — 18.

• Рабочее напряжение — до 560 В.

• Предельно допустимое напряжение — до 700 В.

• Рабочая частота цепей постоянного и переменного тока — до 3 МГц.

• Номинальная токовая нагрузка на контакт — до 7 А для данного исполнения.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Способ сочленения — резьбовой.

• Покрытие контактов — серебро.

• Минимальное сопротивление изоляции в нормальных климатических условиях — 1000 МОм по приведенным справочным данным.

Где применяется разъем

Блочная конструкция делает 2РМ18БПН7Г1В1 удобным для установки на корпусах электронных и электротехнических изделий. Разъем используется там, где требуется быстро отсоединять кабельную часть для обслуживания, проверки, замены модулей или транспортировки оборудования.

Типовые области применения:

• Промышленные системы автоматизации и управления.

• Контрольно-измерительная аппаратура.

• Источники питания и силовые шкафы.

• Испытательные стенды.

• Приборные панели и распределительные блоки.

• Транспортная, специальная и производственная техника.

• Электронные модули, требующие надежного многоконтактного кабельного подключения.

Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию при соединении, а резьбовая фиксация повышает устойчивость соединения к вибрациям.

Что проверить перед монтажом

При выборе и установке 2РМ18БПН7Г1В1 важно сопоставить не только количество контактов, но и все параметры ответной части: тип контактов, расположение контактных позиций, исполнение корпуса, тип патрубка и условия эксплуатации. Несовместимые по назначению блочные и кабельные элементы не образуют корректную пару, даже если относятся к одной серии и имеют похожий размер корпуса.

Также следует учитывать:

• Фактический ток каждой цепи и допустимый нагрев контактов.

• Рабочее и импульсное напряжение оборудования.

• Диаметр, материал и изоляцию подключаемых проводников.

• Необходимость экранирования кабеля: обозначение «Н» указывает на вариант для неэкранированного кабеля.

• Температуру, влажность, вибрацию и наличие агрессивной среды.

• Качество пайки, отсутствие перегрева изолятора и надежную механическую разгрузку кабеля.

2РМ18БПН7Г1В1 подходит для задач, где необходимы компактное приборное подключение, семь независимых цепей, прочная резьбовая фиксация и надежная работа в широком диапазоне температур.
