Назначение

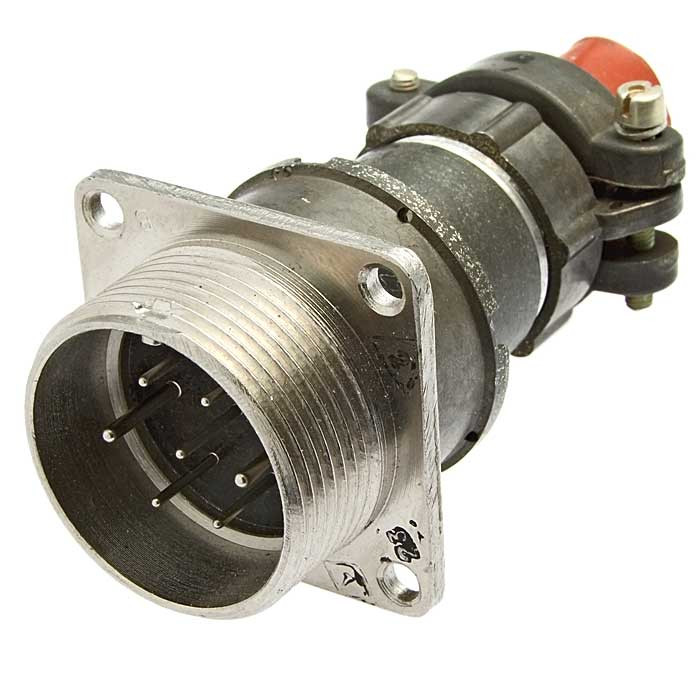

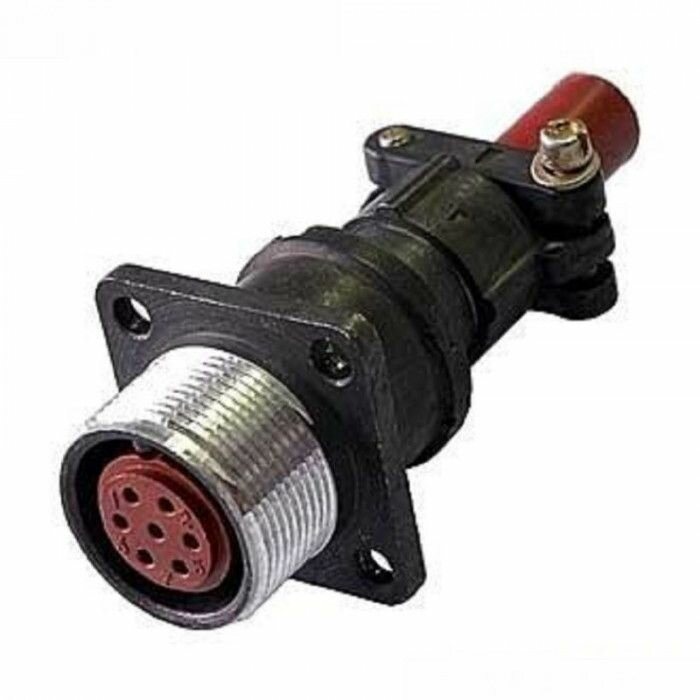

2РМ18БПН7Г1В1 производства «Элекон» — блочная розетка цилиндрического разъёма серии 2РМ. Она предназначена для надёжного соединения электрических цепей в составе приборов, пультов, блоков и других устройств, где требуется разъёмное сочленение с защитой контактов от пыли. Артикул позиции — 142; категория — 2РМ18.

Розетка относится к блочным соединителям, то есть устанавливается на приборной панели или в корпусе оборудования. Для монтажа предусмотрен кожух. В описании указано, что изделие выполнено в негерметичном или герметичном исполнении, что определяет его применимость в разных условиях размещения.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 7.
• Рабочее напряжение — до 560–700 В постоянного или переменного тока.
• Частота переменного тока — до 3 МГц.
• Ток на контакт — 7 А.
• Суммарный ток — до 40 А.
• Сопротивление контактов — не более 2 мОм.
• Сопротивление изоляции — не менее 1000 мОм.
• Покрытие контактов — серебро, индекс В1.

Конструктивные и эксплуатационные особенности

• Резьбовое сочленение.
• Одношпоночная поляризация корпусов.
• Минимальная наработка — 1000 часов.
• Количество сочленений — до 500.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Пылезащищённость контактов при внутреннем монтаже.

Применение и совместимость

Соединители серии 2РМ применяются во всеклиматическом исполнении. Внутренний монтаж выполняется пайкой или объёмным способом. Это позволяет использовать розетку в составе электрических цепей приборов и блоков, где важны стабильный контакт, стойкость к температуре и защита контактов от пыли.

Ответными частями для данной розетки служат кабельные вилки типа 2РМ18КПН7Ш1В1. Они могут быть прямыми или угловыми. При подборе ответной части следует учитывать тип корпуса, способ монтажа и пространство в месте установки.

Монтаж и условия эксплуатации

Розетка 2РМ18БПН7Г1В1 монтируется на приборную панель с кожухом. В конструкции предусмотрено резьбовое сочленение. Одношпоночная поляризация корпусов является конструктивной особенностью.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять изделие в разных климатических зонах. Всеклиматическое исполнение серии 2РМ подтверждает возможность работы в соответствующих условиях. Минимальная наработка 1000 часов и ресурс до 500 сочленений дают представление о расчётном сроке службы при соблюдении правил монтажа и эксплуатации.

Ключевые сведения

1. Производитель — Элекон.
2. Серия — 2РМ.
3. Категория — 2РМ18.
4. Тип — блочная розетка цилиндрического разъёма.
5. Число контактов — 7.
6. Покрытие контактов — серебро, индекс В1.
