Назначение

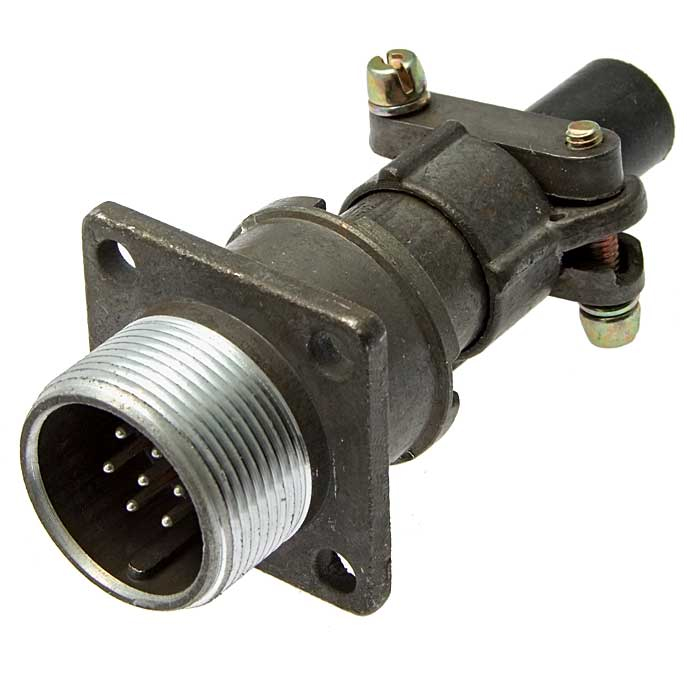

2РМ18БПН7Г1А1 — приборная блочная розетка из серии низкочастотных цилиндрических негерметичных соединителей 2РМ. Она применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ18 и имеет артикул 139.

Розетка используется как ответная часть с кабельными вилками. Это позволяет собирать разъёмные электрические соединения в различных системах, где требуется передача тока и сигнала в указанном частотном диапазоне. Конструкция предназначена для внутренней установки; монтаж выполняется объёмным способом пайкой. Исполнение — всеклиматическое, по техническим условиям ГЕ0.364.126.

Подтверждённые особенности

Контактная система и электрические параметры

• Количество контактов — 7.
• Диаметр контактов — 3,0 мм.
• Покрытие контактов — золото, индекс А.
• Рабочее напряжение — до 560 В.
• Ток на один контакт — до 7 А.
• Общий ток — до 40 А.
• Сопротивление контакта — не более 0,005 Ом.
• Теплостойкость — до 100 градусов Цельсия, индекс 1.

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Вибрация — диапазон от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Удары — с ускорением до 5000 метров на секунду в квадрате.
• Влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Пониженное давление — изделие сохраняет работоспособность в условиях пониженного давления согласно заявленным требованиям.

Ресурс и хранение

• Наработка — не менее 1000 часов.
• Сочленения и расчленения — до 500 циклов.
• Срок хранения — 15 лет.

Монтаж и применение

Монтаж розетки 2РМ18БПН7Г1А1 выполняется объёмным способом пайкой. Изделие предназначено для внутренней установки во всеклиматическом исполнении по ТУ ГЕ0.364.126. При монтаже важно учитывать диаметр контактов 3,0 мм и их золотое покрытие, а также допустимые токовые и температурные режимы.

Основное применение — работа в составе электрических систем постоянного и переменного тока с частотой до 3 МГц. Розетка используется с кабельными вилками как ответная часть. Благодаря климатическому исполнению УХЛ и стойкости к вибрации, ударам, влажности и пониженному давлению, изделие может применяться в условиях, соответствующих указанным параметрам эксплуатации.

Серия 2РМ объединяет низкочастотные цилиндрические негерметичные соединители. Модель 2РМ18БПН7Г1А1 относится к категории 2РМ18. В предоставленных данных производитель не указан; комплектация, гарантия и страна производства не приводятся.
