Назначение и общее описание

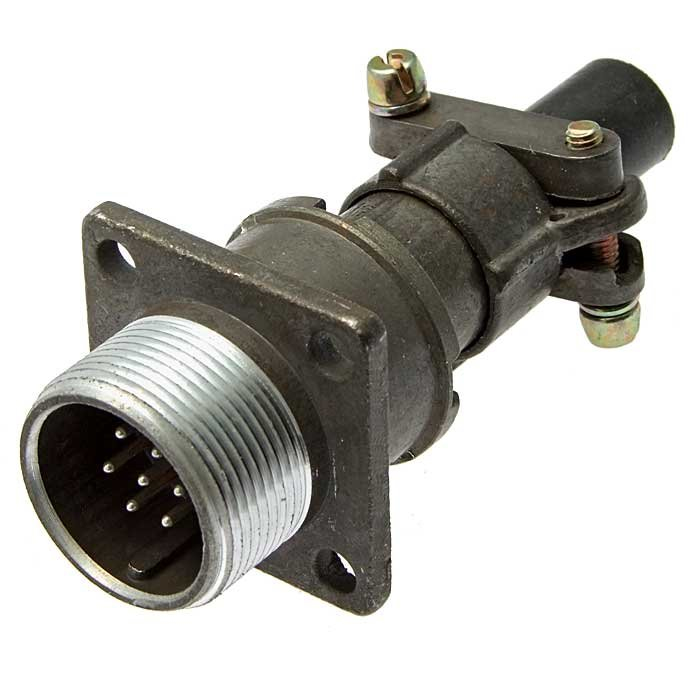

2РМ18БПЭ7Ш1В1 — низкочастотный цилиндрический электрический соединитель (разъём) типа 2РМ, изготовленный предприятием «Элекон». Артикул изделия — 152, категория — 2РМ18. По конструктивному исполнению это приборная блочная вилка. Разъём предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель относится к отечественной продукции и применяется там, где требуется компактное разъёмное соединение с резьбовым сочленением корпусов и защитой от неправильной стыковки. Модель 2РМ18БПЭ7Ш1В1 имеет семь контактов, корпус условного размера 18 и патрубок под экранированный кабель.

Расшифровка обозначения

• 2РМ — соединитель низкочастотный цилиндрический.
• 18 — условный размер корпуса, то есть диаметр и типоразмер.
• Б — приборный блочный корпус, который крепится на панели или приборе.
• ПЭ — исполнение для экранированного кабеля; патрубок и конструкция рассчитаны на подключение экранированного провода.
• 7 — количество контактов в разъёме.
• Ш1 — одношпоночная поляризация корпусов, то есть шпонка‑замок для правильной ориентации при состыковке.
• В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и влажности.
• 1 — режим теплостойкости до 100 градусов Цельсия.

Технические особенности

Максимальное рабочее напряжение составляет порядка 560–700 В и зависит от конкретной модификации и условий эксплуатации. Максимальный допустимый ток на один контакт обычно не превышает 7–10 А; значение определяется диаметром контакта и условиями охлаждения. Сопротивление контакта с диаметром 1,0 мм обычно не более десятых долей ома (единицы миллиом).

Резьбовое сочленение корпусов с одношпоночной поляризацией обеспечивает надёжную состыковку по схеме прибор — кабель — прибор. Конструкция вилки блочная, приборная, с прямым патрубком под экранированный кабель. Это позволяет монтировать разъём в панелях радиоэлектронной аппаратуры, измерительных приборов и промышленных систем.

• Тип соединителя: низкочастотный цилиндрический.
• Исполнение корпуса: приборное блочное, вилка.
• Количество контактов: 7.
• Поляризация: одношпоночная, Ш1.
• Кабельное подключение: под экранированный кабель.
• Климатическое исполнение: всеклиматическое, В.
• Теплостойкость: до 100 градусов Цельсия.

Применение и условия эксплуатации

Разъём применяется для монтажа в панелях радиоэлектронной аппаратуры, измерительных приборов, промышленных систем и аналогичного оборудования. Он предназначен для цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря блочному приборному корпусу вилка устанавливается на панели или в приборе, а патрубок под экранированный кабель обеспечивает подключение соответствующего провода.

Всеклиматическое исполнение позволяет использовать соединитель при относительной влажности до 100 процентов и в температурном диапазоне примерно от минус 60 до плюс 100 градусов Цельсия. Режим теплостойкости 1 допускает работу при температуре до 100 градусов Цельсия. Таким образом, 2РМ18БПЭ7Ш1В1 подходит для условий, где требуется стойкость к влаге и перепадам температуры.

Ключевые сведения

• Наименование: 2РМ18БПЭ7Ш1В1.
• Производитель: «Элекон».
• Артикул: 152.
• Категория: 2РМ18.
• Тип: низкочастотный цилиндрический соединитель, приборная блочная вилка.
