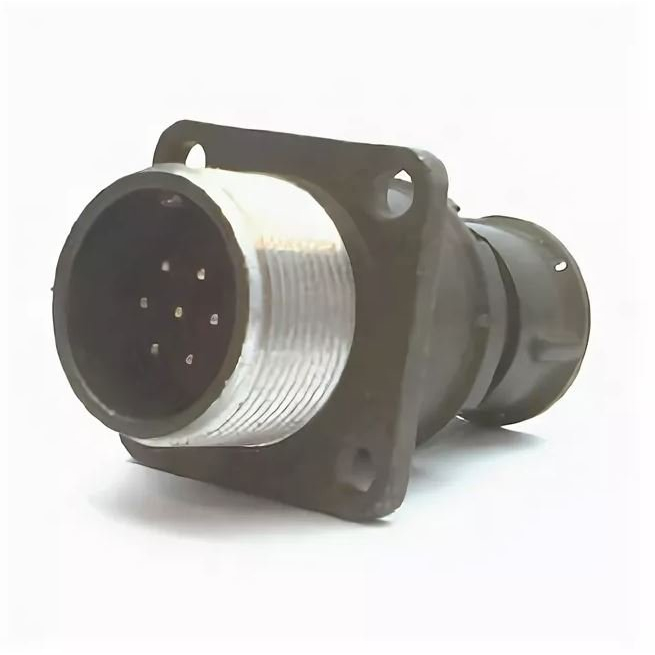

2РМ18БПЭ7Ш1А1 Элекон

Цена:

950 ₽

Производитель: Элекон

Технические характеристики

Соединитель 2РМ18БПЭ7Ш1А1 Элекон относится к семейству цилиндрических низкочастотных электрических разъёмов типа 2РМ/2РМТ , выпускавшихся заводом‑производителем «Элекон». Это всеклиматическое исполнение , предназначенное для работы в широком диапазоне температур и различных климатических условиях.

Этот разъём используется для соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока (частотой до нескольких МГц) при рабочих напряжениях до примерно 700 В. Он состоит из двух частей (вилка и розетка или только одна из них, в зависимости от модификации), которые соединяются посредством резьбового сочленения с металлическим корпусом.

Корпусы имеют одношпоночную поляризацию , что исключает возможность неправильного подключения. Соединитель относится к негерметичным или условно герметичным исполнениям и может быть выполнен как экранированный (для защиты от помех), так и неэкранированный.

Разбор условного обозначения показывает, что:

2РМ18 — семейство цилиндрических разъёмов, условный размер корпуса 18.
Б — тип корпуса (обычно блочный/приборный).
П — тип монтажа (приборный, панельный крепёж).
Э — экранированный вариант.
7 — число контактов в схеме.
Ш1 — одношпоночное поляризированное исполнение.
А1 — вариант исполнения/теплостойкости/покрытия (часто указывает на температуру и тип контактов).

Такие разъёмы рассчитаны на рабочий ток порядка нескольких ампер на контакт (до десятков ампер в зависимости от конкретной серии), с диапазоном рабочих температур примерно от –60 °C до +100 °C , что позволяет применять их в промышленной и специальной технике.

Соединитель предназначен для внутреннего монтажа на печатных платах или в корпусах аппаратуры, с фиксацией на панели или корпусе. Контакты обычно соединяются с проводами пайкой или кабельным обжимом. Разъём применяется в системах автоматики, связи, измерительной и промышленной электронике, где важны механическая надёжность и стойкость к многократным сочленениям (до нескольких сотен циклов).

Описание

Назначение соединителя

Соединитель 2РМ18БПЭ7Ш1А1 производства «Элекон», артикул 150, категория 2РМ18, относится к семейству цилиндрических низкочастотных электрических разъёмов типа 2РМ и 2РМТ. Он предназначен для соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц и рабочим напряжением до примерно 700 вольт. Разъём применяется там, где требуется механически прочное, разъёмное и многократно сочленяемое соединение.

Подтверждённые особенности

Изделие выпускается в всеклиматическом исполнении и рассчитано на работу в широком диапазоне температур и различных климатических условиях. В описании указан диапазон рабочих температур примерно от минус 60 до плюс 100 градусов Цельсия. Разъём имеет металлический корпус и резьбовое сочленение. Одношпоночная поляризация исключает неправильное подключение. Исполнение может быть экранированным или неэкранированным; в данном обозначении буква Э указывает на экранированный вариант. Соединитель относится к негерметичным или условно герметичным исполнениям.

Семейство: цилиндрические низкочастотные разъёмы 2РМ и 2РМТ.
Условный размер корпуса: 18.
Тип корпуса: блочный или приборный, в зависимости от исполнения.
Тип монтажа: приборный, с панельным креплением.
Экранирование: есть, обозначено буквой Э.
Число контактов: 7.
Поляризация: одношпоночная, обозначение Ш1.
Исполнение А1: вариант исполнения, теплостойкости и покрытия, часто указывает на температуру и тип контактов.

Расшифровка обозначения

Обозначение 2РМ18БПЭ7Ш1А1 читается по элементам. 2РМ18 — семейство цилиндрических разъёмов с условным размером корпуса 18. Б — тип корпуса, обычно блочный или приборный. П — приборный тип монтажа с панельным креплением. Э — экранированный вариант. 7 — число контактов в схеме. Ш1 — одношпоночное поляризированное исполнение. А1 — вариант исполнения, который часто указывает на теплостойкость, тип покрытия и контактов. Такая маркировка помогает подобрать ответную часть и оценить совместимость с оборудованием.

Применение и монтаж

Соединитель предназначен для внутреннего монтажа на печатных платах или в корпусах аппаратуры. Он может фиксироваться на панели или корпусе. Контакты обычно соединяются с проводами пайкой или кабельным обжимом. В зависимости от модификации в состав соединения входят вилка и розетка либо только одна из частей. Рабочий ток составляет порядка нескольких ампер на контакт, а в отдельных сериях может достигать десятков ампер. Ресурс сочленений — до нескольких сотен циклов.

Разъём применяется в системах автоматики, связи, измерительной и промышленной электронике. Он подходит для цепей, где важны механическая надёжность, стойкость к многократным сочленениям и защита от помех при экранированном исполнении. Благодаря всеклиматическому исполнению изделие может использоваться в промышленной и специальной технике.
