Назначение

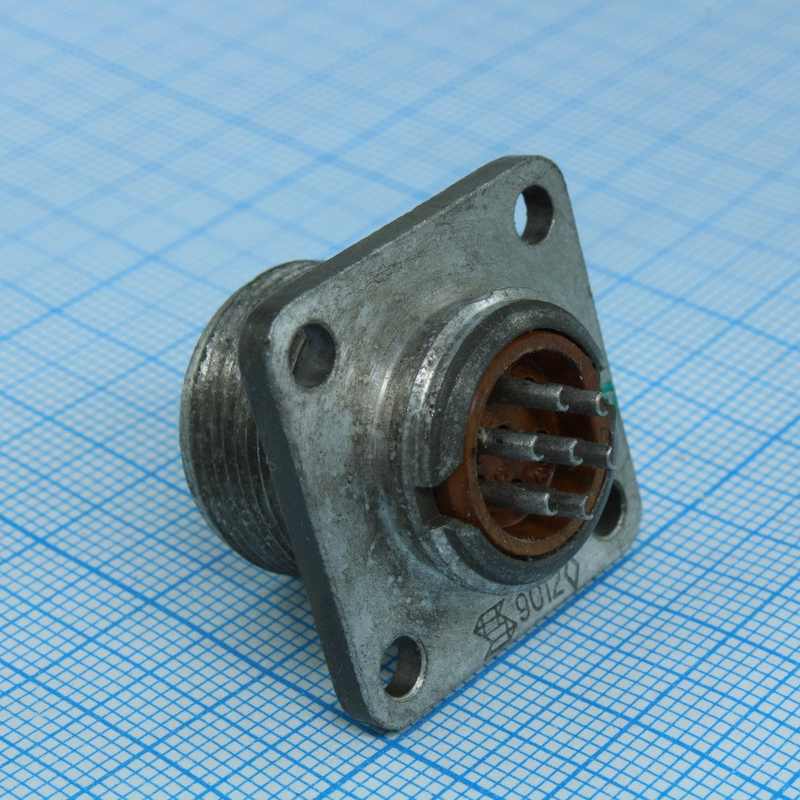

2РМ18Б7ШВ1 «5» — приборная вилка из серии цилиндрических негерметичных низкочастотных разъёмов 2РМ. Изделие предназначено для надёжного электрического соединения в различных устройствах, где требуется блочный разъём с семью контактами. Вилка относится к категории 2РМ18 и применяется в различных устройствах, где требуется электрическое соединение через семь контактов. Артикул товара — 135. Производитель в предоставленных данных не указан.

Технические характеристики

Разъём имеет 7 контактов диаметром 1,0 мм. Максимальная токовая нагрузка составляет до 7 А на контакт и до 40 А в целом. Рабочее напряжение — до 560 В переменного или постоянного тока. Ниже перечислены подтверждённые параметры.

• Количество контактов: 7.
• Диаметр контактов: 1,0 мм.
• Максимальный ток на контакт: до 7 А.
• Максимальный ток в целом: до 40 А.
• Рабочее напряжение: до 560 В переменного или постоянного тока.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Допустимый перегрев контактов: до плюс 180 градусов Цельсия.
• Вибрация: до 5000 Гц при ускорении 490 метров на секунду в квадрате.
• Удары: до 5000 метров на секунду в квадрате.
• Линейное ускорение: 2000 метров на секунду в квадрате.
• Сечение подсоединяемого провода: не более 0,5 квадратного миллиметра.
• Сопротивление контакта: до 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава АЛ-11. Изоляторы изготовлены из прессматериала АГ-4. Штыревые контакты выполнены из латуни ЛС59-1 и имеют серебряное покрытие, обозначенное в маркировке буквой «В». Метод монтажа — навесной, или объёмный. Корпус относится к блочному типу и не имеет патрубка. Посадочный диаметр составляет 18 мм.

Маркировка и расшифровка обозначения

Обозначение 2РМ18Б7ШВ1 расшифровывается следующим образом: 2РМ — серия; 18 — посадочный диаметр; Б — блочный корпус; 7 — количество контактов; Ш — вилка-штырь; 1 — диаметр контактов 1 мм; В — серебряное покрытие; 1 — температура до 100 градусов Цельсия. Схема расположения контактов стандартная для серии 2РМ18 с нумерацией для 7 штырей диаметром 1 мм.

Габариты

Размеры разъёма: диаметр D равен 27 мм для левого исполнения, размер D1 — резьба M18 с шагом 1, резьба M20 с шагом 1, длина L максимальная — 25 мм, размер A — 20 мм.

Надёжность и применение

Минимальная наработка составляет 1000 часов. Количество сочленений-расчленений — 500. Срок сохраняемости — 15 лет. Такие параметры позволяют применять вилку в составе приборных соединений, работающих в условиях вибрации, ударных нагрузок и линейных ускорений. Изделие подходит для негерметичных низкочастотных цепей, где требуется электрическое соединение через семь контактов.

Приёмка и категория

В характеристиках товара указана приёмка «5». Артикул товара — 135. Категория — 2РМ18. Производитель в предоставленных данных не указан.
