Назначение и общее описание

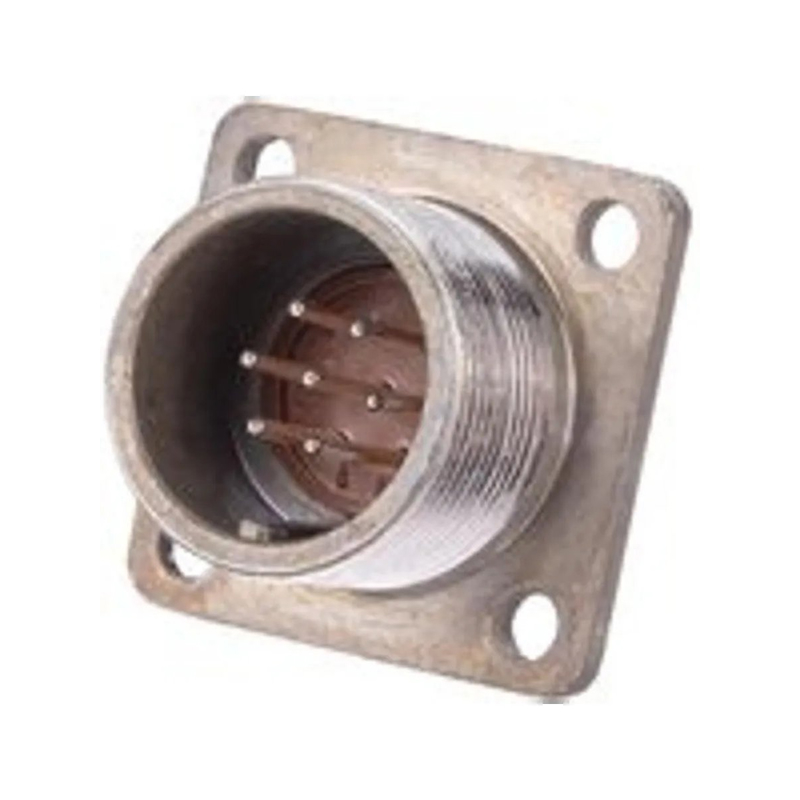

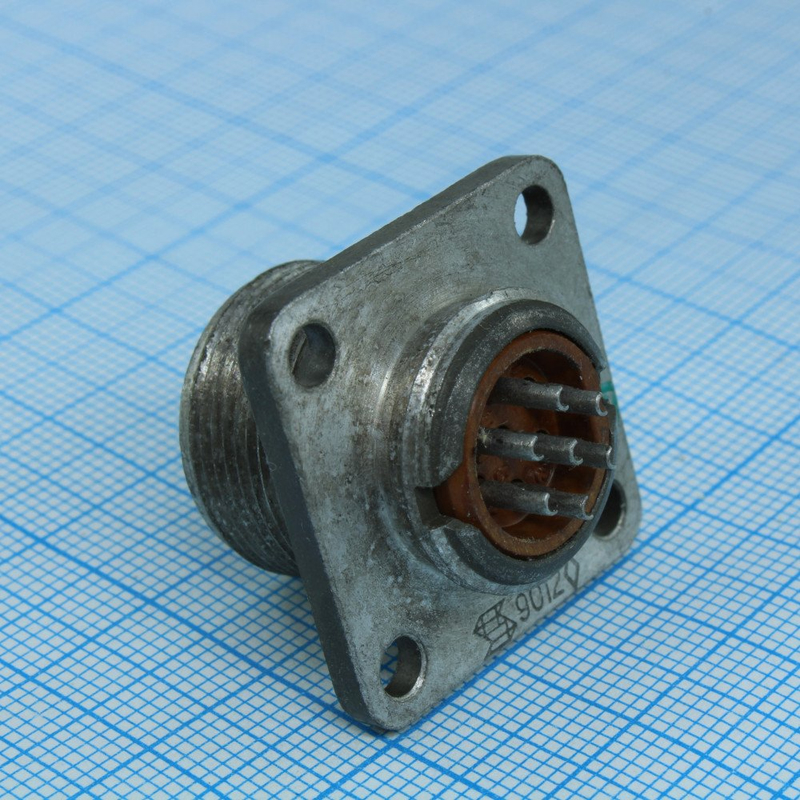

2РМ18Б7Ш1В1 — это негерметичная цилиндрическая вилка блочного типа из серии 2РМ, предназначенная для низкочастотных соединений в электрических цепях постоянного и переменного тока. Изделие применяется в приборных и блочных исполнениях, в том числе в импортных модификациях и аналогах, выпускаемых по российским техническим условиям. Соединитель обеспечивает надёжное разъёмное контактное соединение и рассчитан на многократные циклы сочленения и расчленения.

Конструкция вилки предполагает установку на панель или корпус прибора с фиксацией при помощи накидной гайки. Блочное исполнение без патрубка упрощает монтаж в условиях ограниченного внутреннего пространства аппаратуры и позволяет аккуратно организовать подвод проводников непосредственно к контактам.

Основные технические особенности

• Количество контактов — 7, контакты извлекаемые, диаметром около 1,0 мм.
• Условный размер корпуса — 18, что соответствует посадочному диаметру порядка 18 мм под соответствующую розетку.
• Максимальное рабочее напряжение — до 560 В для постоянного и переменного тока, что позволяет применять соединитель во многих типовых схемах радиоэлектронных средств и промышленной аппаратуры.
• Максимальная токовая нагрузка на один контакт — до 7 А, суммарная на разъём — порядка 40 А, что делает изделие пригодным для питания и сигнальных цепей средней мощности.
• Рабочий диапазон температур — до плюс 100 градусов Цельсия, что соответствует бытовому и промышленному климатическому исполнению, аналогичному У и УХЛ по ГОСТ 15150-69.
• Соединитель негерметичный и предназначен для эксплуатации внутри приборов, шкафов и помещений без прямого воздействия влаги и агрессивных сред.

Конструкция и материалы

Вилка выполнена в блочном приборном исполнении без патрубка, с накидной гайкой для фиксации на панели. Изолятор обычно изготавливается из карболита, обладающего высокой механической прочностью и стабильными диэлектрическими свойствами. Корпус выполнен из металлического сплава, который обеспечивает устойчивость к механическим нагрузкам и защищает контактную группу от повреждений при эксплуатации. Контактные элементы имеют покрытие, снижающее окисление и сохраняющее стабильное переходное сопротивление в течение длительного срока службы.

Извлекаемые контакты позволяют при необходимости заменять отдельные контактные элементы без полной замены всего соединителя. Это упрощает ремонт и техническое обслуживание аппаратуры, в которой установлена вилка.

Области применения и совместимость

Изделие используется в приборах и блоках радиоэлектронной аппаратуры, промышленной автоматике, источниках питания, измерительных комплексах и других устройствах, где требуется многоконтактное низкочастотное соединение с механически прочной фиксацией. Вилка подходит как для монтажа на панели, так и для соединения с кабельными негерметичными розетками в стационарных и переносных установках.

Благодаря семи контактам и допустимой токовой нагрузке соединитель может применяться одновременно для передачи питающих напряжений и управляющих сигналов. Это позволяет сокращать количество разъёмов в изделии и упрощать внутреннюю коммутацию. Вилка совместима с ответными частями серии 2РМ соответствующего типоразмера и количества контактов, что делает её универсальным решением при замене и модернизации действующего оборудования.

Изделие поставляется как отдельный сборочный элемент и не включает в себя ответную розетку или монтажные принадлежности.
