Назначение

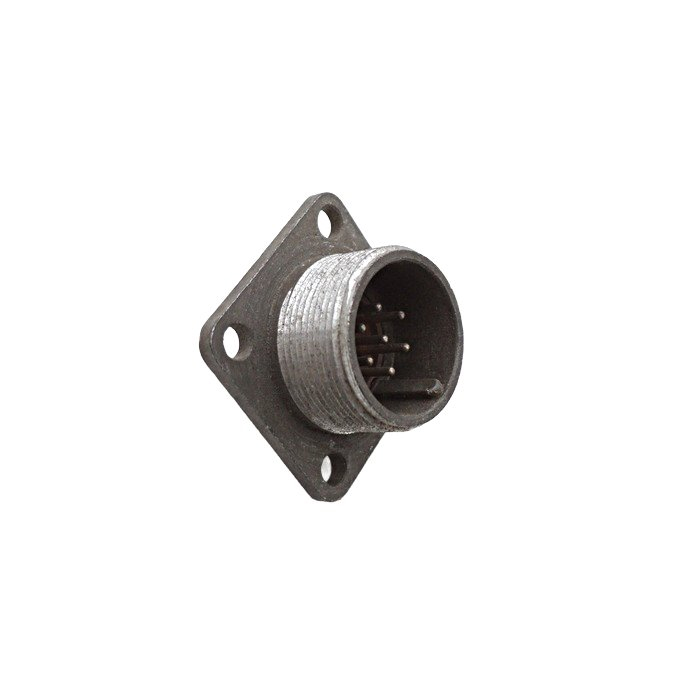

Разъём 2РМ18Б7Ш1В1 представляет собой приборный разъём серии 2РМ, произведённый заводом «Октябрь». Это 7-контактная негерметичная вилка блочного типа, предназначенная для коммутации электрических цепей. Основное назначение — обеспечение соединения в цепях с извлекаемыми контактами. Вилка не имеет патрубка, что определяет её установку непосредственно на блочные части приборов. Посадочный диаметр корпуса составляет 18 мм.

Технические характеристики

Разъём рассчитан на рабочее напряжение до 560 В переменного или постоянного тока с частотой до 3 МГц. Максимальная токовая нагрузка на один контакт — 7 А. Диаметр контакта — 1,0 мм, сечение подсоединяемого провода — не более 0,5 мм². Электрические параметры включают сопротивление контакта не более 0,005 Ом и сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях. Теплостойкость разъёма достигает 100 °С.

Электрические параметры

• Рабочее напряжение: до 560 В переменного или постоянного тока
• Частота: до 3 МГц
• Максимальный ток на контакт: 7 А
• Диаметр контакта: 1,0 мм
• Сечение подсоединяемого провода: не более 0,5 мм²
• Сопротивление контакта: не более 0,005 Ом
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Теплостойкость: до 100 °С

Конструктивные особенности

Корпус вилки имеет блочную форму. Разъём негерметичен. Контакты выполнены извлекаемыми. Посадочный диаметр корпуса — 18 мм. Количество контактов — 7. Вилка поставляется без патрубка. Техническая схема разъёма включает виды сборки и сечения, что облегчает монтаж и обслуживание.

Применение

Разъём 2РМ18Б7Ш1В1 предназначен для цепей с извлекаемыми контактами. Корпус блочной формы подходит для приборных соединений в различных устройствах. Негерметичное исполнение предполагает эксплуатацию в нормальных климатических условиях. Благодаря рабочему напряжению до 560 В и теплостойкости до 100 °С вилка может использоваться в составе приборов и технических систем, соответствующих указанным параметрам.

Маркировка и категория

Изделие маркируется как 2РМ18Б7Ш1В1. Артикул — 132. Производитель — завод «Октябрь». Категория — 2РМ18. Дополнительные сведения о комплектации в предоставленных данных отсутствуют.
