Назначение и общая характеристика

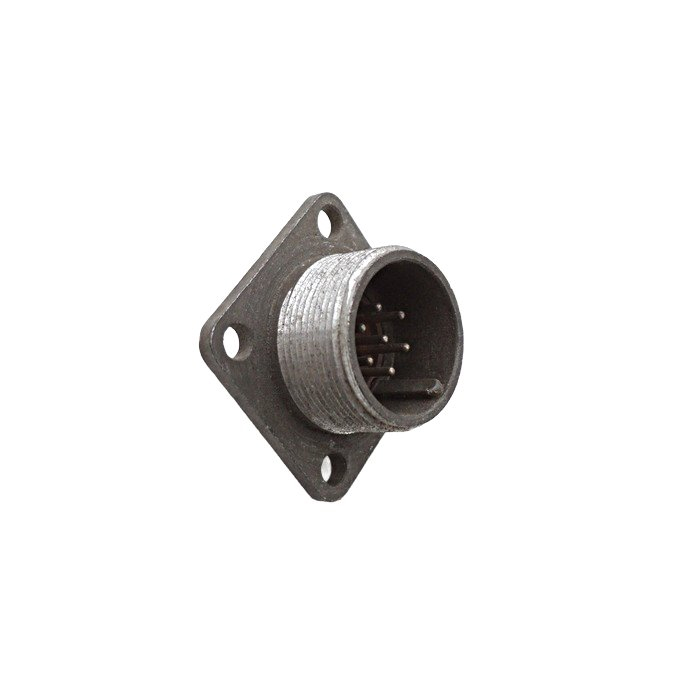

2РМ18Б7Ш1В1 — это приборная вилка, или штыревой соединитель, цилиндрической серии 2РМ. Изделие выпускалось Каменск-Уральским заводом «Исеть». Соединитель предназначен для надежного электрического соединения в различных устройствах и оборудовании. Он относится к блочному типу корпусов и имеет посадочный диаметр 18 мм. Товар относится к категории 2РМ18.

Вилка оснащена семью извлекаемыми контактами диаметром 1,0 мм. Контакты выполнены из латуни с серебряным покрытием. Поляризация одношпоночная. Такое исполнение помогает ориентировать ответную часть при сочленении и снижает риск неправильного подключения.

Основные электрические параметры

Максимальное рабочее напряжение соединителя достигает 560 В. Ток на контакт — до 7 А, общий ток на разъем — до 40 А. Сечение присоединяемого провода — не более 0,5 мм².

Сводные значения

• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Максимальное рабочее напряжение — 560 В.
• Ток на контакт — до 7 А.
• Общий ток на разъем — до 40 А.
• Сечение провода — не более 0,5 мм².

Механические и климатические характеристики

Разъем выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с². Механические удары: одиночные — до 5000 м/с², многократные — до 1000 м/с². Линейное ускорение — 2000 м/с².

Рабочий диапазон температур составляет от минус 60 до плюс 100 °C. Теплостойкость — 100 °C. Климатическое исполнение — УХЛ 2.1.

Ресурс изделия: минимум 1000 часов наработки, 500 циклов сочленений-расчленений. Срок сохраняемости — 15 лет.

Конструкция, материалы и монтаж

Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый. Изолятор выполнен из карболита коричневого цвета. Монтаж на панель производится пайкой. Резьба накидной гайки — M20 с шагом 1 мм. Диаметр корпуса — 25 мм. Габариты — около 27 на 27 на 25 мм.

Соединитель соответствует ТУ ГЕ0.364.126ТУ. Изделие применяется в составе приборных панелей и блоков, где требуется цилиндрическое разъемное соединение с панельным монтажом. Перед установкой следует учитывать посадочный диаметр 18 мм, габариты корпуса и параметры резьбы накидной гайки.
