Назначение разъёма

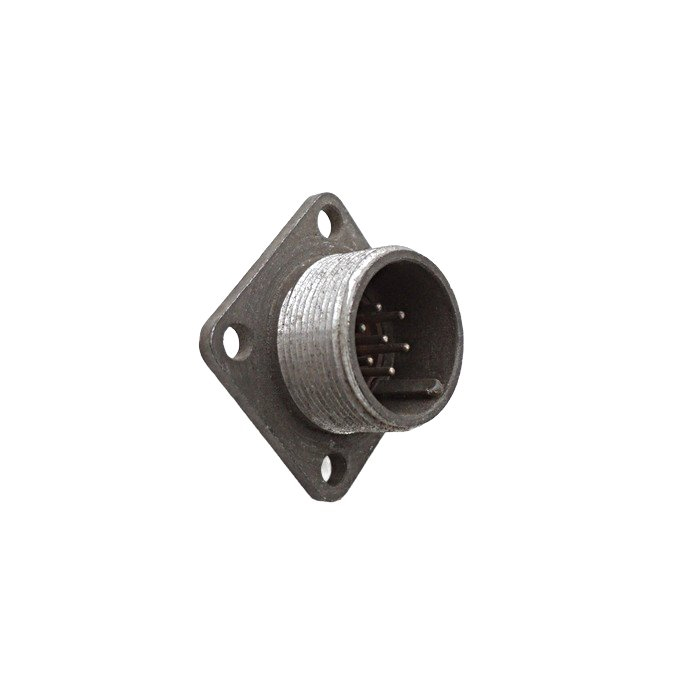

2РМ18Б7Ш1В1 «Элекон» — это стандартный негерметичный цилиндрический низкочастотный электрический разъём серии 2РМ, выполненный в виде блочной (приборной) вилки с семью контактами. Он относится к категории 2РМ18 и предназначен для соединения низкочастотных электрических цепей в промышленной и радиоэлектронной аппаратуре. Такие соединители применяются в изделиях «Элекон» и других производителей, выпускающих разъёмы серии 2РМ по советским и российским техническим условиям.

Основное назначение — обеспечение надёжного электрического контакта между блоками, приборами и кабельными сборками там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям соединение. Разъём монтируется на панель и рассчитан на многократные сочленения и расчленения.

Подтверждённые особенности

Электрические параметры

• Количество контактов: 7, все контакты штыревые и извлекаемые.
• Диаметр контактов: 1,0 мм.
• Максимальный рабочий ток на один контакт: до 7 А.
• Общий ток на разъём: до примерно 40 А.
• Максимальное рабочее напряжение: до 560 В для постоянного и переменного тока.
• Материал контактов: латунь с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Конструкция и материалы

• Условный размер корпуса: 18 мм, посадочный диаметр.
• Тип корпуса: Б — блочный, приборный, без патрубка.
• Материал корпуса: алюминиевый сплав, например А-22, с оксидным покрытием, цвет серый.
• Изолятор: карболит, коричневый.
• Метод сочленения с розеткой: резьбовой, гайка М20 с шагом 1 миллиметр.
• Монтаж: установка на панель, электрическое подключение выполняется пайкой проводов.

Условия эксплуатации и ресурс

• Диапазон рабочих температур: примерно от минус 60 до плюс 100 °C.
• Категория теплостойкости: 1, что соответствует 100 °C.
• Климатическое исполнение: УХЛ2.1 — умеренно-холодный климат, использование в помещениях и на открытом воздухе.
• Ресурс сочленений: порядка 500 циклов.
• Механическая стойкость: выдерживает вибрации и удары, типичные для промышленного и транспортного оборудования.

Применение

Разъём 2РМ18Б7Ш1В1 применяется для соединения низкочастотных цепей в приборах, блоках питания, панелях управления, промышленной автоматике и другом оборудовании. Он востребован там, где необходим надёжный, компактный и устойчивый к механическим и климатическим воздействиям соединитель. Благодаря семи контактам и допустимому току до 7 А на контакт разъём подходит для передачи питания и сигналов в составе промышленных и радиоэлектронных изделий.

Конструкция с блочным приборным корпусом и резьбовым сочленением позволяет использовать его в стационарных и подвижных установках, включая транспортное оборудование. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация соединения.

Монтаж и совместимость

Разъём монтируется на панель. Электрический монтаж выполняется пайкой проводов к извлекаемым штыревым контактам. Сочетание с ответной розеткой обеспечивается резьбовым соединением с гайкой М20 и шагом 1 миллиметр. Условный размер корпуса 18 мм определяет посадочные размеры и совместимость с соответствующими ответными частями серии 2РМ.

Климатическое исполнение УХЛ2.1 и диапазон температур от минус 60 до плюс 100 °C позволяют применять разъём в умеренно-холодном климате, в помещениях и на открытом воздухе. Ресурс порядка 500 циклов сочленения и стойкость к вибрациям и ударам делают его пригодным для оборудования, подвергающегося механическим нагрузкам.
