Назначение и область применения

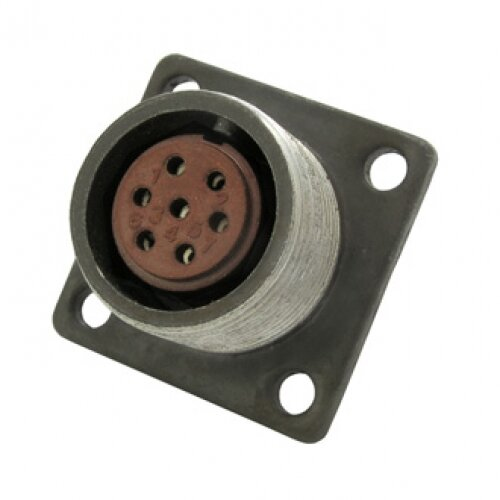

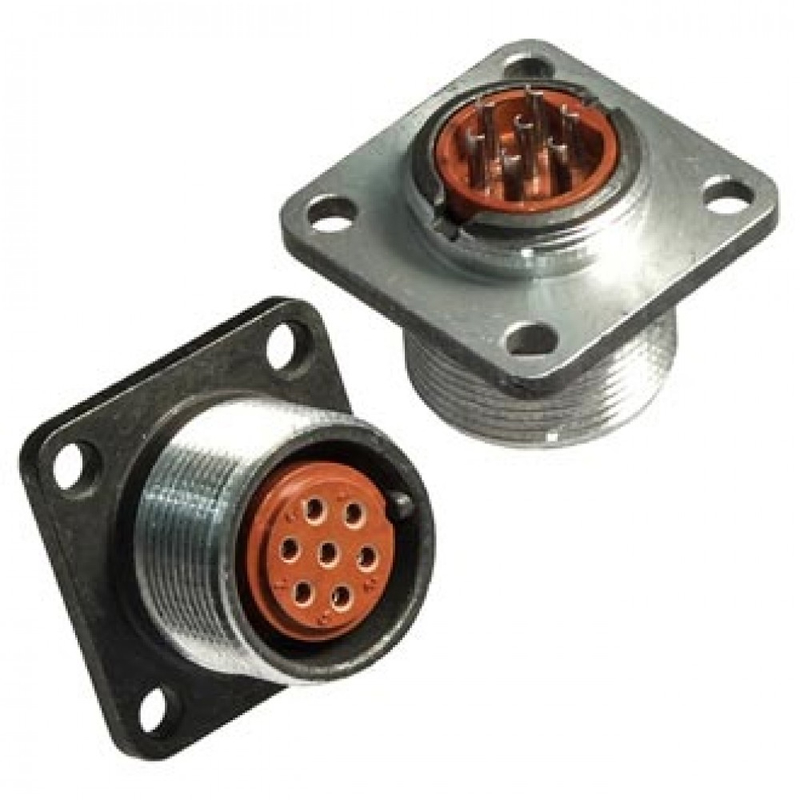

2РМ18Б7Г1В1В представляет собой приборную розетку цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для надежного соединения в электрических цепях переменного или постоянного тока с частотой до 3 МГц. Артикул товара — 128.

Розетка применяется в составе электронной и электротехнической аппаратуры, где требуется компактное и устойчивое к внешним воздействиям соединение. Категория товара — 2РМ18. Конструкция ориентирована на эксплуатацию в условиях вибрации, ударов и перепадов давления.

Конструктивные и электрические параметры

Соединитель имеет блочную конструкцию без патрубка и кожуха. Посадочный диаметр корпуса составляет 18 мм. В изделии предусмотрено 7 извлекаемых контактов диаметром 1,0 мм. Габаритные размеры розетки — 24 на 24 на 25 мм, масса — около 16 г.

Электрические характеристики

• Максимальное рабочее напряжение — до 560 В.
• Ток на контакт — до 7 А, общий ток по соединителю — до 40 А.
• Сечение подключаемого провода — до 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и надёжность

Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. С учетом перегрева контактов допускается кратковременная работа до плюс 180 градусов Цельсия. Изделие выдерживает пониженное давление до 133,32 умноженного на десять в минус двенадцатой степени Паскаля.

Розетка устойчива к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Также она противостоит одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам с ускорением до 1000 метров на секунду в квадрате.

• Наработка — от 1000 до 5000 часов.
• Количество сочленений-расчленений — 500.
• Климатическое исполнение — всеклиматическое или тропикоустойчивое.
• Покрытие контактов — серебро или золото.

Монтаж и применение

Монтаж соединителя может выполняться методом обжимки или пайки. Розетка предназначена для работы в составе приборов, пультов и блоков, где необходима передача сигналов и питания на частотах до 3 МГц.

Порядок применения в составе электрических цепей включает несколько этапов.

1. Подготовить провод сечением до 0,5 мм² и зачистить его концы.
2. Выполнить обжимку или пайку контакта в соответствии с выбранным методом монтажа.
3. Установить извлекаемые контакты в корпус розетки.
4. Соединить розетку с ответной частью, обеспечив сочленение.
5. Проверить надёжность фиксации и целостность электрического соединения.

Изделие рассчитано на эксплуатацию в условиях, указанных в технических характеристиках. При соблюдении правил монтажа и условий работы розетка обеспечивает стабильное соединение электрических цепей.
