Назначение

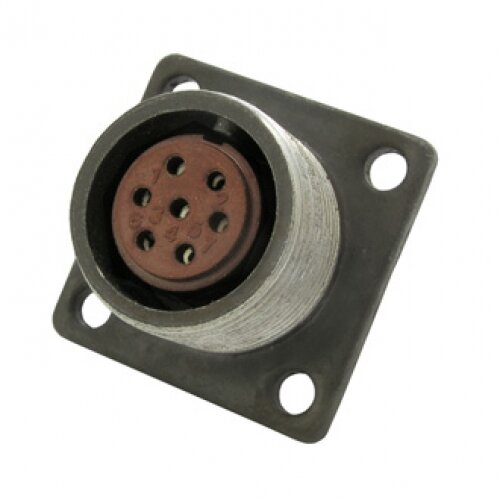

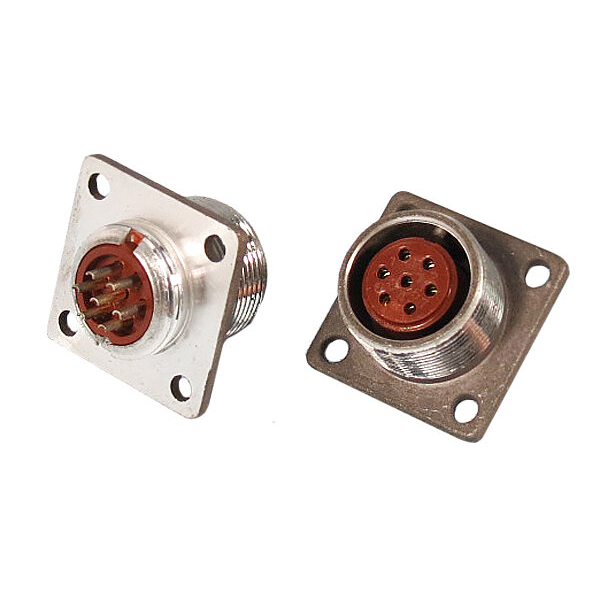

Соединитель 2РМ18Б7Г1В1Б производителя Октябрь, артикул 127, относится к серии цилиндрических электрических разъёмов типа 2РМ (2РМТ). Он предназначен для монтажа в приборы и блоки аппаратуры и используется как розетка в составе электрической соединительной системы. В каталогах данное изделие часто встречается как аналог 2РМТ18Б7Г1В1В. Основное назначение — обеспечение надёжного электрического соединения в условиях повышенной вибрации, ударов и широкого диапазона температур.

Подтверждённые особенности

• Тип: цилиндрический разъём серии 2РМ (2РМТ), розетка с блочным корпусом.
• Габаритный размер корпуса: 18.
• Количество контактов: 7.
• Вид контактов: гнёзда, то есть исполнение розетки.
• Диаметр штыря–контакта: около 1 мм.
• Покрытие контактов: серебро, что обеспечивает хорошую токопроводность и устойчивость к окислению.

Электрические параметры

Максимальное рабочее напряжение составляет порядка 560–700 В и зависит от конкретного исполнения. Токовая нагрузка на один контакт может достигать нескольких десятков ампер, а суммарно по соединителю — до сотен ампер; точное значение определяется серией и условиями эксплуатации. Сопротивление контактов не превышает нескольких миллиом, а ёмкость между контактами составляет единицы пикофарад.

Условия эксплуатации

Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия. Соединитель способен выдерживать резкие перепады температур. По механическим воздействиям он рассчитан на линейные ускорения до сотен метров на секунду в квадрате, а также на удары многократного и одиночного действия с ускорениями в сотни и тысячи метров на секунду в квадрате. Это позволяет применять его в жёстких климатических и вибрационных условиях.

Применение

Разъём используется в радиоэлектронных блоках, автоматике, измерительной и промышленной аппаратуре, где требуются высокая надёжность и многократные сочленения–расчленения. Для изделия характерны высокая наработка, большое число циклов сочленения–расчленения — порядка нескольких сотен — и длительный срок сохраняемости. Благодаря блочному корпусу и розеточному исполнению он подходит для установки в приборы и блоки аппаратуры в составе электрических соединительных систем.
