Назначение и область применения

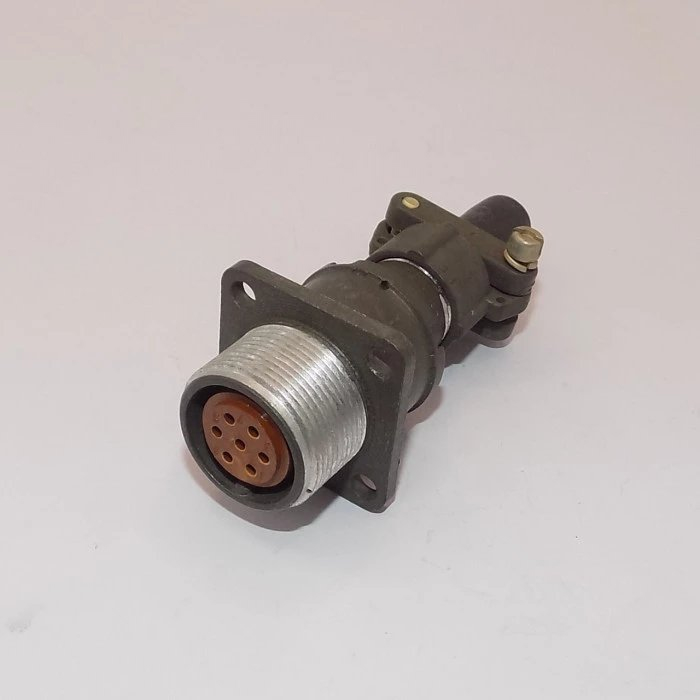

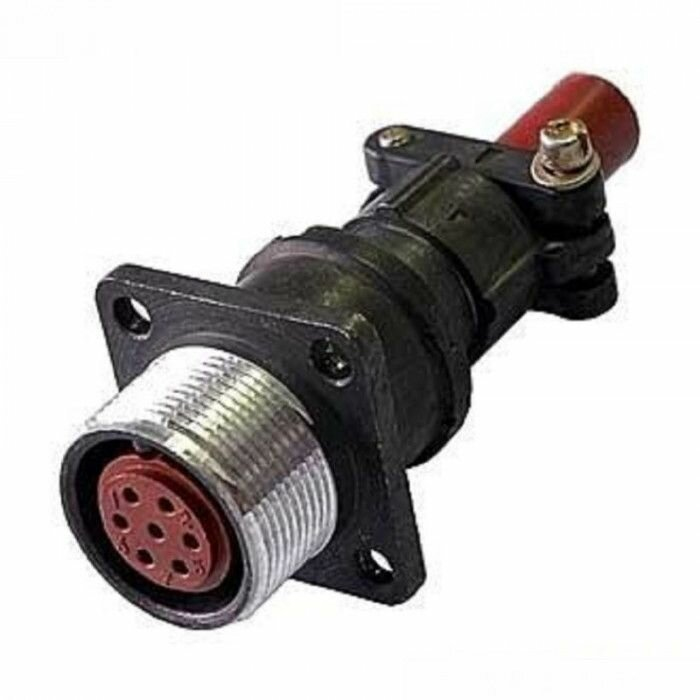

2РМ18Б7Г1В1 — это блочная розетка из серии цилиндрических низкочастотных негерметичных соединителей 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока и применяется при приборном и общем электрическом монтаже. Блочное исполнение означает, что розетка устанавливается непосредственно в корпус оборудования, панель или распределительное устройство и выступает в качестве приборной части разъёмного соединения.

Соединитель ориентирован на задачи, где требуется компактная многоконтактная связь с надёжной механической фиксацией. Резьбовой способ сочленения обеспечивает плотное и стабильное соединение ответных частей, снижая вероятность самопроизвольного расстыкования при вибрациях и механических воздействиях. Такое исполнение востребовано в измерительной технике, блоках питания, промышленной электронике и различных приборах со сменными или подключаемыми модулями.

Конструкция и основные параметры

Розетка относится к типоразмеру корпуса 18 серии 2РМ и оснащена контактной группой на 7 контактов с диаметром контакта 1 мм. Контакты выполнены прямыми, что упрощает монтаж и подключение проводников со стороны внутренней части прибора. Сочленение с вилочной частью осуществляется по резьбе, характерной для соединителей этой серии.

• Серия: 2РМ
• Тип: розетка блочная, негерметичная
• Размер корпуса: 18
• Контактная группа: 7 контактов
• Диаметр контактов: 1 мм
• Способ сочленения: резьбовой

Корпус выполнен в блочном варианте, рассчитанном на стационарную установку. Негерметичное исполнение определяет область применения изделия — оно не рассчитано на работу в условиях прямого воздействия влаги, пыли или агрессивных сред. В описаниях к данной модели встречается указание на климатическое исполнение УХЛ2.1 по ГОСТ 15150-69, что соответствует эксплуатации в умеренном и холодном климате в закрытых помещениях или под навесом.

Электрические особенности

Для модели 2РМ18Б7Г1В1 в технических материалах указывается применение в цепях постоянного и переменного тока частотой до 3 МГц. Это позволяет использовать соединитель не только в силовых и управляющих цепях, но и в низкочастотных сигнальных линиях, где важна стабильность контактного соединения.

Изделию присущи малое переходное сопротивление контактов и высокое сопротивление изоляции, что типично для низкочастотных соединителей серии 2РМ. В отдельных источниках приводится рабочее напряжение до 560 В или до 700 В, поэтому при практическом применении необходимо сверять точные предельные параметры с паспортом конкретного производителя или поставщика.

Что учитывать при выборе

Модель 2РМ18Б7Г1В1 может выпускаться в нескольких вариантах исполнения и поставляться разными производителями, включая импортные. При подборе следует проверять точную маркировку, число контактов, тип корпуса и способ монтажа, а также совместимость по размерам корпуса 18, диаметру контактов 1 мм и резьбовому сочленению. Это особенно важно при замене ранее установленного соединителя или при комплектации оборудования смешанными партиями компонентов.

Артикул изделия — 70012, категория — 2РМ18. Перед установкой рекомендуется убедиться в соответствии соединителя требуемым электрическим параметрам и условиям эксплуатации, а также в механической совместимости с ответной вилочной частью.
