2РМ18Б7Г1В1

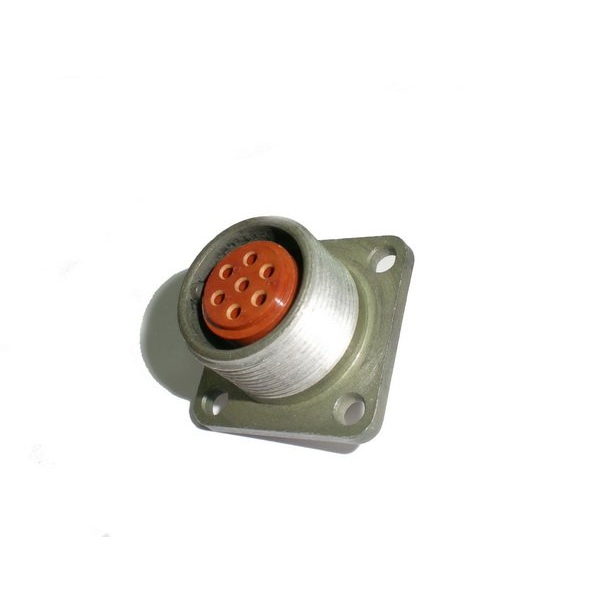

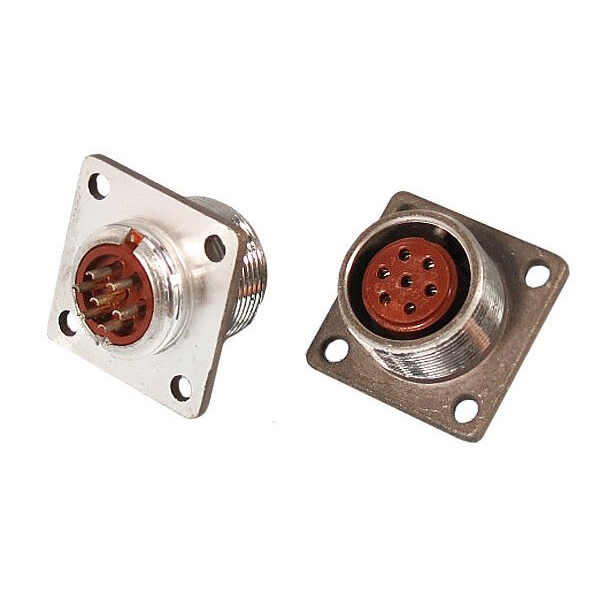

2РМ18Б7Г1В1 — это цилиндрический низкочастотный электрический разъём (розетка блочная приборного типа), предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Он имеет 7 круглых контактов диаметром 1 мм, выполненных из латуни с серебряным покрытием (Ag), что обеспечивает низкое переходное сопротивление не более 5 мОм. Корпус из алюминиевого сплава А-22 с оксидным покрытием, изолятор из карболита, цвет корпуса серый, изолятора — коричневый; габариты 27×27×25 мм, масса около 15–16 г.

Монтаж и соединение

Метод сочленения — резьбовой (шаг резьбы накидной гайки M20×1), монтаж электрический — пайка, механический — на панель (диаметр отверстия 3,4 мм, расстояние между отверстиями 20 мм). Контакты извлекаемые, поляризация одношпоночная, без уплотнительной втулки и патрубка, негерметичный.

Условия эксплуатации

Рабочий ток на контакт — до 7 А (на разъём до 40 А), напряжение до 560 В, электрическая прочность изоляции 1850 В, сопротивление изоляции не менее 5000 МОм. Выдерживает вибрацию 1–5000 Гц при 50 g, удары до 500 g, акустические шумы 170 дБ, линейное ускорение 200 g; температура от -60 до +100 °С, климатическое исполнение УХЛ 2.1.

Ресурс и применение

Ресурс — 500 сочленений-расчленений, наработка минимум 1000 часов (до 175 000 ч при 80 °С на контакте), срок хранения 15 лет. Соответствует ТУ ГЕ0.364.126 ТУ, применяется в промышленных и приборных системах.
