2РМ18Б7Г1В1

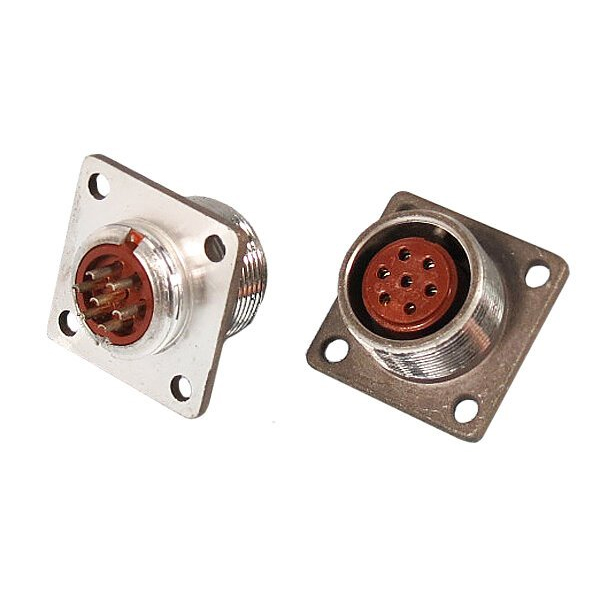

2РМ18Б7Г1В1 — это цилиндрический низкочастотный негерметичный электрический разъём (розетка блочная приборного типа) из серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Он имеет 7 круглых контактов диаметром 1 мм из латуни с серебряным покрытием (Ag), которые извлекаемы и подходят для пайки. Корпус выполнен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — карболит (коричневый), посадочный диаметр — 18 мм, габариты 27×27×24 мм, масса около 15 г. Метод сочленения — резьбовой (шаг M20×1), монтаж на панель механически (отверстия Ø3,4 мм, расстояние 20 мм), поляризация одношпоночная.

Электрические параметры

Рабочее напряжение до 560 В, ток на контакт — до 7 A (на разъём — до 40 A), сопротивление контактов не более 5 мОм, электрическая прочность изоляции 1850 В, сопротивление изоляции не менее 5000 МОм. Теплостойкость — 100 °C (1), ёмкость между контактами не более 6 пФ.

Условия эксплуатации

Диапазон температур от -60 до +100 °C, климатическое исполнение УХЛ 2.1, влажность до 98% при +25 °C, давление от 10⁻⁵ до 3000 мм рт. ст. Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы 170 дБ, удары до 500 g, ресурс — 500 сочленений, наработка 1000–175 000 ч. Срок хранения — 15 лет.
