Разъём 2РМ18Б7Г1В1: надёжное соединение для промышленной аппаратуры

Разъём 2РМ18Б7Г1В1 относится к серии круглых электрических соединителей 2РМ, применяемых в промышленном оборудовании, системах автоматики, измерительной технике, приборостроении и специальной аппаратуре. Такие разъёмы предназначены для создания разъёмных соединений между жгутами, кабелями, блоками и отдельными узлами электрических устройств.

Главное назначение 2РМ18Б7Г1В1 — обеспечить компактное, механически прочное и стабильное многоконтактное соединение в условиях вибрации, регулярного обслуживания и ограниченного монтажного пространства. Круглая конструкция корпуса облегчает стыковку и помогает точно ориентировать контактные части при подключении.

Что обозначает маркировка

Обозначение 2РМ18Б7Г1В1 содержит сведения о конструктивном исполнении соединителя:

• 2РМ — серия цилиндрических многоконтактных разъёмов.

• 18 — типоразмер корпуса.

• Б — исполнение корпуса в соответствии с принятой системой маркировки серии.

• 7 — вариант контактной вставки, определяющий компоновку контактных гнёзд или штырей.

• Г — конструктивное исполнение соединительной части.

• 1 — вариант расположения направляющего элемента или ключа, который предотвращает неверное соединение.

• В1 — исполнение по климатической стойкости и условиям эксплуатации.

Точная расшифровка отдельных букв и цифр должна сопоставляться с технической документацией на конкретную партию и нормативными документами серии, поскольку исполнение может зависеть от производителя и года выпуска.

Особенности конструкции

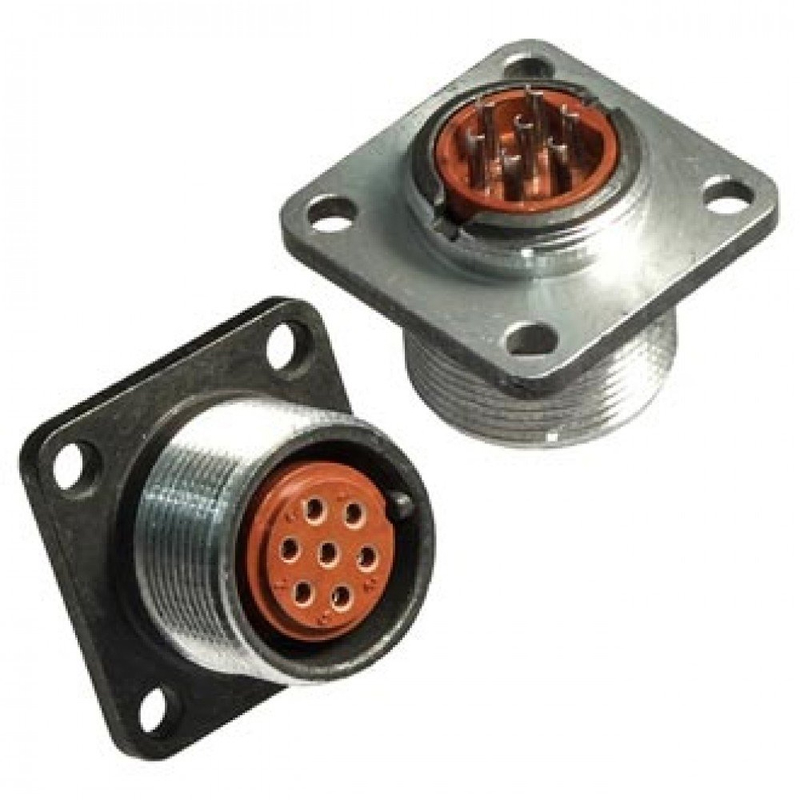

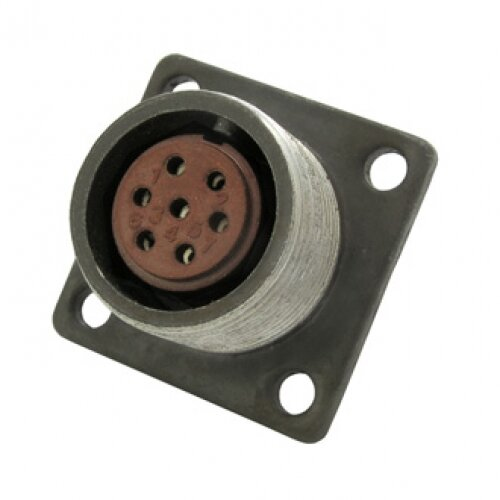

Разъёмы типа 2РМ18Б7Г1В1 обычно имеют металлический цилиндрический корпус и изоляционную контактную вставку. Контактная группа рассчитана на передачу электрических сигналов, цепей управления, питания малой мощности или комбинированных соединений — в зависимости от схемы применённой вставки и номиналов контактов.

Ключевые конструктивные особенности:

• металлический корпус, устойчивый к механическим воздействиям;

• многоконтактная компоновка для подключения нескольких электрических цепей через один интерфейс;

• поляризация, исключающая неправильную ориентацию при сочленении;

• резьбовое или иное фиксируемое соединение, повышающее стойкость к вибрации;

• возможность монтажа на панель, кабель или корпус оборудования в зависимости от исполнения ответной части;

• применение пайки, обжима или другого предусмотренного способа присоединения проводников.

Наличие ключа особенно важно в сложных кабельных системах. Он обеспечивает однозначную ориентацию вилки и розетки, снижая риск повреждения контактов и ошибок при подключении оборудования.

Где применяется 2РМ18Б7Г1В1

Разъёмы серии 2РМ востребованы там, где требуется надёжное и обслуживаемое соединение электрических цепей. 2РМ18Б7Г1В1 может использоваться в следующих областях:

• шкафы управления и распределительные устройства;

• системы промышленной автоматизации;

• контрольно-измерительная аппаратура;

• станочное и технологическое оборудование;

• телеметрические и сигнальные системы;

• испытательные стенды;

• приборные панели и модульные электронные блоки;

• кабельные сборки для вибронагруженных установок.

Использование круглого многоконтактного разъёма упрощает замену модулей и обслуживание оборудования: кабельный жгут можно отсоединить без разборки всей системы, а затем быстро восстановить соединение при соблюдении поляризации и распиновки.

На что обратить внимание при подборе

При выборе ответной части или замене соединителя 2РМ18Б7Г1В1 важно проверять не только внешний диаметр корпуса. Для полной совместимости необходимо сопоставить несколько параметров:

Даже разъёмы одинаковой серии и типоразмера могут оказаться несовместимыми при различии вставки, положения ключа или пола контактов. Поэтому при ремонте оборудования рекомендуется сверять маркировку на обеих сопрягаемых частях, а также фактическую распиновку кабеля.

Практическое значение

2РМ18Б7Г1В1 представляет интерес для задач, где критичны надёжность соединения, защита от ошибочной стыковки и удобство технического обслуживания. Применение стандартизированной многоконтактной конструкции позволяет организовать аккуратную кабельную систему, уменьшить количество отдельных соединений и повысить ремонтопригодность оборудования.

При проектировании или восстановлении электрических цепей разъём следует рассматривать как часть всей системы: с учётом сечения проводов, допустимой нагрузки каждого контакта, экранирования кабеля, требований к заземлению и условий окружающей среды. Такой подход помогает обеспечить устойчивую работу аппаратуры и снизить вероятность отказов в процессе эксплуатации.
