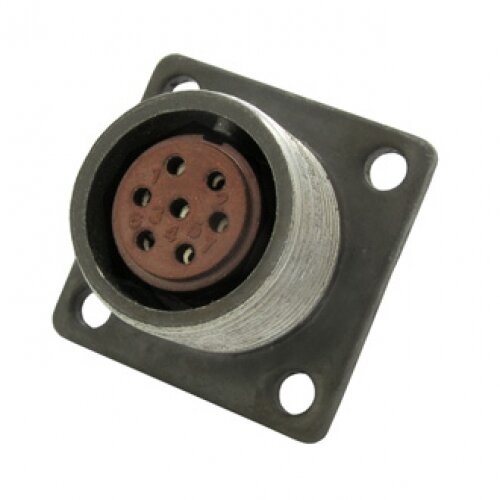

2РМ18Б7Г1В1 «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМ18Б7Г1В1

Соединители 2РМ18Б7Г1В1 представляют собой низкочастотные, негерметичные цилиндрические электрические соединители, предназначенные для работы в радиоэлектронной и радиотехнической аппаратуре. Они имеют блочный корпус и используются как розетки.

Технические характеристики

Корпус : Блочный, диаметр посадочного отверстия — 18 мм.
Количество контактов : 7.
Диаметр контактов : 1 мм.
Покрытие контактов : Серебро или золото.
Теплостойкость : До 100°C.
Максимальное рабочее напряжение : До 700 В.
Токовая нагрузка на контакт : От 4 до 36 А, суммарная — от 27 до 260 А.
Сопротивление контактов : Не более 5 мОм.
Сопротивление изоляции : Не менее 5000 МОм (или 1000 МОм в некоторых источниках).
Вибрационная стойкость : Диапазон частот от 1 до 5000 Гц (или до 1000 Гц в некоторых источниках), амплитуда ускорения — 490 м/с?.
Ударная стойкость : Пиковое ускорение одиночного удара — 5000 м/с?, многократного — 1000 м/с?.
Линейное ускорение : До 2000 м/с?.
Температурный диапазон : От -60°C до 100°C.
Наработка : Минимально 5000 часов при 500 циклах соединения-разъединения.

Применение и особенности

Соединители 2РМ18Б7Г1В1 используются для внутреннего и наружного монтажа в различных электронных устройствах. Они подходят для работы с экранированными и неэкранированными кабелями. Метод монтажа — обжимка проводов. Соединители имеют резьбовое сочленение и одношпоночную поляризацию корпусов.

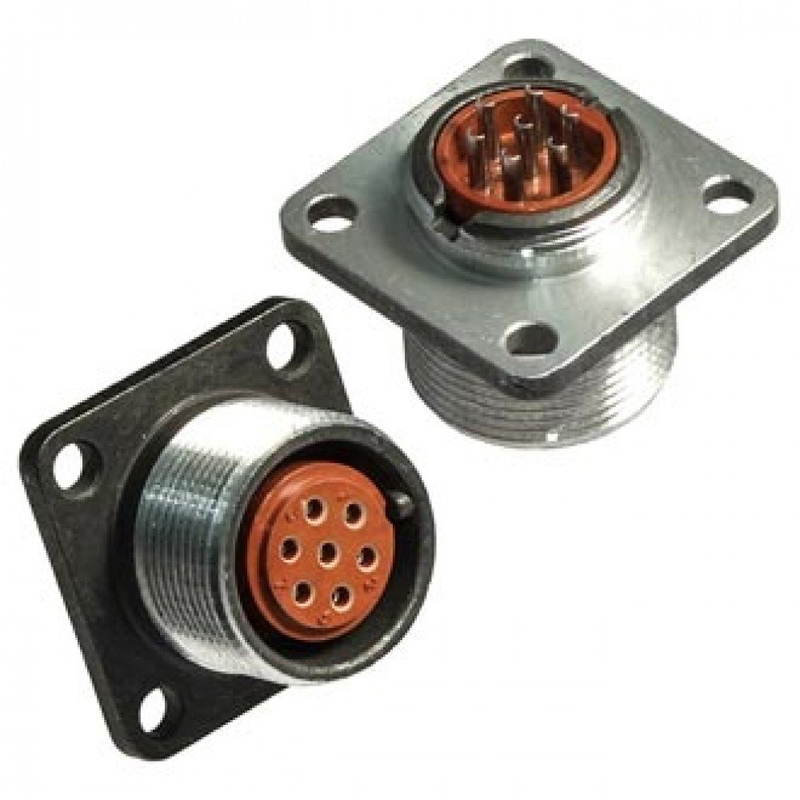

Соединитель 2РМ18Б7Г1В1 представляет собой цилиндрический, низкочастотный, негерметичный электрический разъём, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он состоит из двух частей: вилки и розетки. розетка 2РМ18Б7Г1В1 имеет блочный корпус и используется для блочного соединения.

Технические характеристики:

Тип соединителя: 2РМ.
Условный размер корпуса: 18 мм.
Вид корпуса: Блочный (Б).
Количество контактов: 7.
Часть соединителя: розетка (Г).
Диаметр контактов: 1 мм.
Покрытие контактов: Серебро (В) или золото (А).
Максимальное рабочее напряжение: До 700 В.
Токовая нагрузка на контакт: От 4 до 36 А (в зависимости от конфигурации).
Сопротивление контактов: Не более 5 мОм.
Сопротивление изоляции: Не менее 5000 МОм.
Температура окружающей среды: От -60° С до 100° С.
Метод монтажа: Обжимка или пайка на кабель.
Сочленение: Резьбовое.

Условия эксплуатации:

Вибрация: Диапазон частот от 1 до 5000 Гц, амплитуда ускорения до 490 м/с?.
Механические удары: Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.
Атмосферное давление: От 133,32·10??? Па до 50,6·10? Па.
Влажность: Повышенная относительная влажность до 98% при 25° С.

Соединители 2РМ18Б7Г1В1 широко используются в измерительных приборах и радиоаппаратуре благодаря своим надежным характеристикам и широкому диапазону применения.
