2РМ18Б7Г1А1В

Цена:

1000 ₽

Технические характеристики

2РМ18Б7Г1А1В

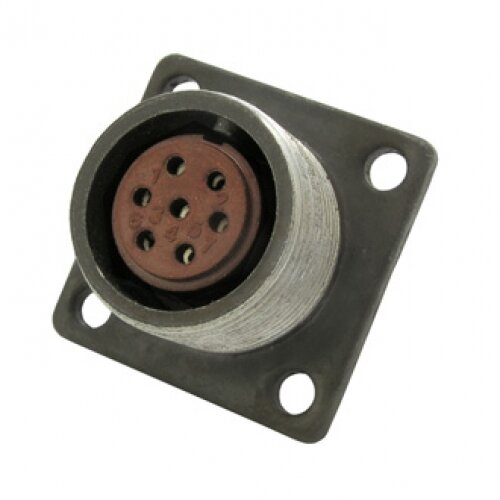

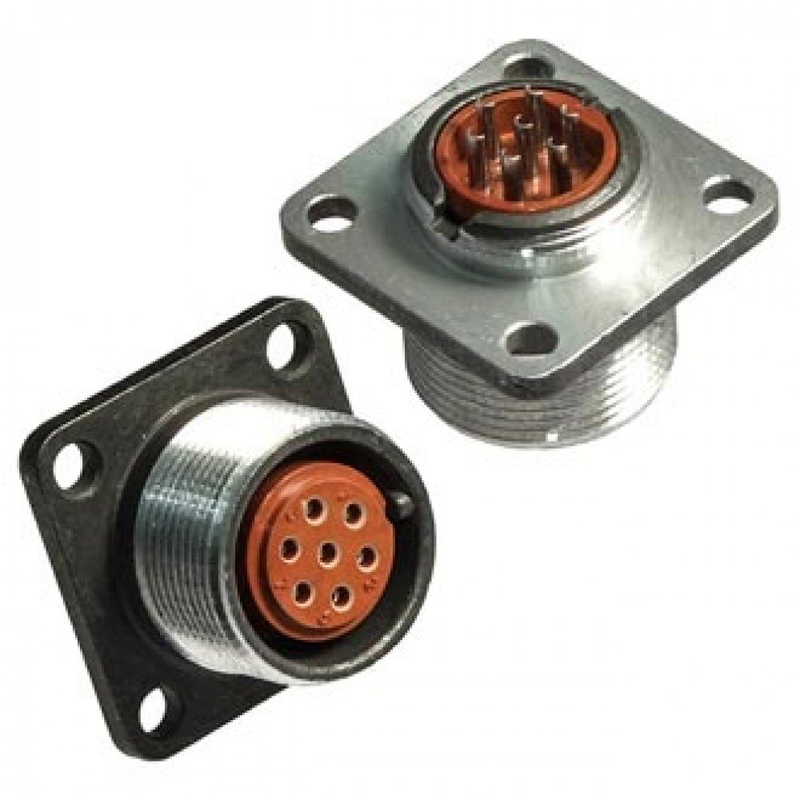

2РМ18Б7Г1А1В — это негерметичная приборная розетка цилиндрического соединителя серии 2РМ (или 2РМТ), предназначенная для надежного соединения в электрических цепях переменного и постоянного тока с частотой до 3 МГц.

Основные характеристики

Она имеет 7 контактов диаметром 1,0 мм, посадочный диаметр корпуса 18 мм и блочную конструкцию без патрубка. Максимальная токовая нагрузка — до 7 А на контакт и до 40 А на весь соединитель при напряжении до 560 В, сечением провода не более 0,5 мм². Сопротивление контакта не превышает 0,005 Ом, а изоляции — не менее 5000 МОм.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (с учетом перегрева контактов до +180°C), выдерживает пониженное давление до 133,32·10^{-12} Па. Устойчива к синусоидальной вибрации (1–5000 Гц, 490 м/с²), механическим ударам (до 5000 м/с² одиночный, 1000 м/с² многократный) и линейному ускорению 2000 м/с².

Применение и надежность

Используется во всеклиматическом исполнении для внутреннего монтажа пайкой, с резьбовой фиксацией. Ресурс: наработка 1000 часов, 500 сочленений-расчленений, срок сохраняемости 15 лет. Габариты около 24×24×25 мм, масса ~16 г.

Описание

Назначение и область применения

2РМ18Б7Г1А1В представляет собой негерметичную приборную розетку цилиндрического соединителя серии 2РМ (или 2РМТ). Данное изделие предназначено для надёжного соединения в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Розетка применяется для внутреннего монтажа пайкой и обеспечивает резьбовую фиксацию ответной части. Такое исполнение обеспечивает стабильную работу в составе электрооборудования.

Технические характеристики

Основные параметры соединителя:

Количество электрических контактов — 7.
Диаметр контактов — 1,0 мм.
Посадочный диаметр корпуса — 18 мм.
Конструкция — блочная, без патрубка.
Максимальная токовая нагрузка, приходящаяся на один контакт, — до 7 А.
Максимальная токовая нагрузка на весь соединитель в сборе — до 40 А.
Максимальное рабочее напряжение, которое выдерживает соединитель, — до 560 В.
Сечение подключаемого провода — не более 0,5 мм².
Сопротивление электрического контакта — не более 0,005 Ом.
Сопротивление изоляции между контактами — не менее 5000 МОм.

Условия эксплуатации

Соединитель работает в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается перегрев контактов до плюс 180 градусов Цельсия. Изделие выдерживает пониженное атмосферное давление до 133,32 умножить на 10 в минус 12 степени Па.

Механические воздействия

Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате.
Одиночные механические удары с ускорением до 5000 метров на секунду в квадрате.
Многократные механические удары с ускорением до 1000 метров на секунду в квадрате.
Линейное ускорение до 2000 метров на секунду в квадрате.

Применение и надёжность

2РМ18Б7Г1А1В выпускается во всеклиматическом исполнении. Монтаж производится пайкой внутрь прибора. Фиксация ответной части осуществляется резьбовым соединением. Изделие рассчитано на наработку 1000 часов и 500 циклов сочленения-расчленения. Срок сохраняемости — 15 лет.

Габаритные размеры розетки составляют примерно 24 на 24 на 25 мм, масса — около 16 граммов.

Розетка предназначена для использования в составе приборов и электротехнических устройств.
