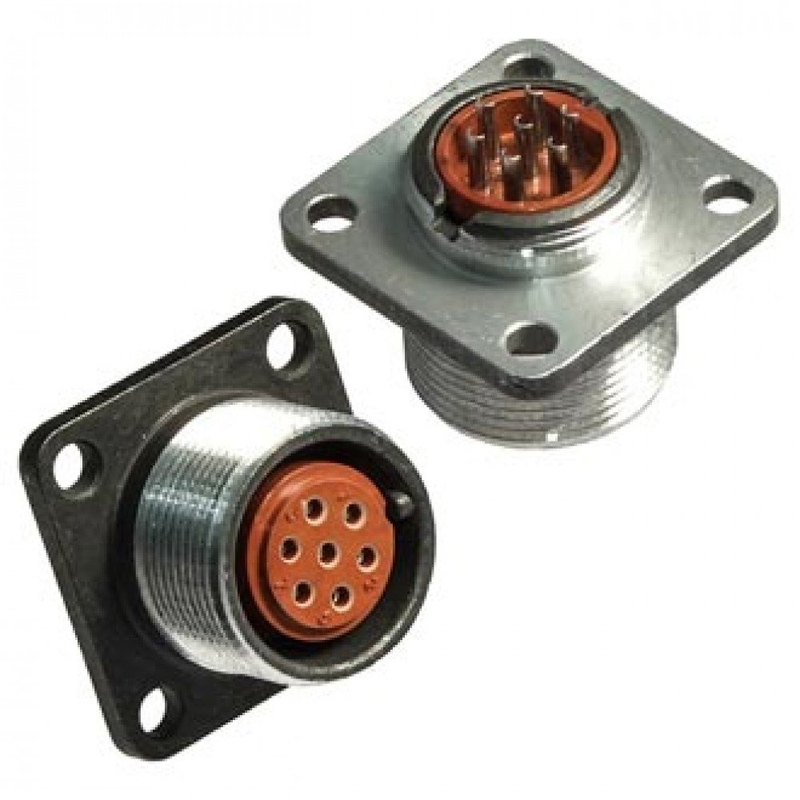

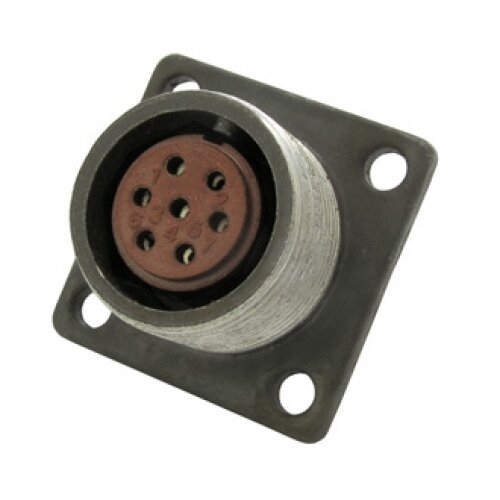

2РМ18Б7Г1А1

Цена:

2450 ₽

Технические характеристики

2РМ18Б7Г1А1

2РМ18Б7Г1А1 — это круглый цилиндрический электрический разъём серии 2РМ, блочного исполнения, с 7 контактами-розетками и посадочным диаметром корпуса 18 мм, предназначенный для работы в цепях постоянного и переменного тока до 3 МГц.

Назначение и область применения

Используется для подключения и быстросъёмного соединения аппаратуры в цепях постоянного или переменного тока малой и средней мощности.
Применяется в промышленной, приборостроительной, транспортной и другой технике, где требуются компактные, вибро‑ и ударостойкие разъёмы.

Конструкция и исполнение

Тип корпуса: блочный, крепится на панель/шасси; обозначение «Б» в маркировке как раз указывает на блочное исполнение.
Посадочный диаметр корпуса — 18 мм, габариты около 24×24×25 мм, масса порядка 16 г.
Количество контактов — 7, тип контактов — розетки (обозначение «Г»), диаметр контакта 1 мм, покрытие как правило серебряное для снижения переходного сопротивления.
Теплостойкость — до 100 °C по конструкции ряда 2РМ; допускается кратковременный перегрев с учётом нагрева от протекающего тока.
Исполнение «А1» в конце маркировки — вариант климатического исполнения и конструктивных особенностей (крепёж, тип уплотнений, допуски по ТУ ГЕ0.364.126).

Электрические параметры

Рабочее (номинальное) напряжение — до 560 В постоянного или переменного тока (50 Гц и выше, вплоть до рабочих частот до 3 МГц).
Максимальный ток на один контакт — до 7 А, суммарный ток на весь разъём — до 40 А при соблюдении условий по нагреву.
Сопротивление одного контакта — не более 5 мОм.
Ёмкость между контактами — не более 6 пФ, что позволяет использовать разъём и в высокочастотных цепях до нескольких мегагерц.
Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Механическая и климатическая стойкость

Диапазон рабочих температур окружающей среды: примерно от −60 °C до +100 °C, с учётом перегрева контактов возможна работа до +180 °C по циклам.
Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 490 м/с².
Механический удар одиночного действия: пиковое ускорение до 5000 м/с², многократного действия — до 1000 м/с².
Линейное ускорение — до 2000 м/с².
Минимальная наработка — порядка 1000 ч, ресурс по числу сочленений/расчленений — около 500 циклов, срок сохраняемости не менее 15 лет.

Маркировка и совместимость

«2РМ» — серия цилиндрических соединителей.
«18» — размеро‑посадочный диаметр корпуса 18 мм.
«Б» — блочный тип корпуса (панельная розетка).
«7» — количество контактов.
«Г1» — гнездовые (розеточные) контакты, определённая схема их расположения (сочетание «1»).

Описание

2РМ18Б7Г1А1

2РМ18Б7Г1А1: надёжный 7-контактный блочный разъём для промышленной аппаратуры

2РМ18Б7Г1А1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для создания разъёмных соединений в цепях постоянного и переменного тока. Исполнение представляет собой негерметичную приборную (блочную) розетку без патрубка, рассчитанную на объёмный монтаж и резьбовую фиксацию при сочленении с ответной частью.

Разъём востребован в системах автоматики, измерительном оборудовании, промышленной электронике, приборостроении, шкафах управления, испытательных стендах и другой технике, где важны компактность, ремонтопригодность и устойчивый электрический контакт.

Основные характеристики 2РМ18Б7Г1А1

Параметр	Значение
Серия	2РМ
Конструктивное исполнение	Блочная (приборная) розетка
Тип соединителя	Цилиндрический, низкочастотный
Герметичность	Негерметичный
Типоразмер корпуса	18
Посадочный диаметр корпуса	18 мм
Количество контактов	7
Тип контактов	Гнездовые контакты — розетка
Диаметр контактов	1 мм
Покрытие контактов	Золотое
Вид фиксации	Резьбовое сочленение
Рабочее напряжение	До 560 В или 700 В — в зависимости от условий применения и исполнения цепи
Частота тока	До 3 МГц
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм
Ёмкость между контактами	Не более 6 пФ
Число циклов сочленения/расчленения	500
Рабочая температура	От −60 °C до +100 °C
Теплостойкость	До +100 °C
Ориентировочные габариты	24 × 24 × 25 мм
Масса	Около 16 г

Параметры относятся к разъёму 2РМ18Б7Г1А1 и данным по серии; при разработке конкретного устройства следует сверять требования с действующей документацией и условиями эксплуатации.

Особенности конструкции

Конструкция 2РМ18Б7Г1А1 включает корпус, изолятор и семь гнездовых контактов. Блочное исполнение рассчитано на установку на панель, корпус прибора или стенку электротехнического шкафа. Это позволяет организовать удобную точку подключения внешнего кабеля либо съёмного узла оборудования.

Золотое покрытие контактных поверхностей способствует стабильному переходному сопротивлению и снижает риск ухудшения контакта при многократных подключениях. Резьбовая фиксация предотвращает самопроизвольное расстыковывание при вибрации, перемещении оборудования или механическом воздействии.

В сочленённом состоянии соединитель обеспечивает пылезащиту контактной группы и зон присоединения проводников. При этом изделие относится к негерметичным разъёмам: для работы при высокой влажности, прямом воздействии воды, агрессивных средах или в условиях, требующих герметизации, необходимо отдельно оценивать степень защиты всей сборки.

Расшифровка обозначения

Маркировка 2РМ18Б7Г1А1 помогает определить базовые конструктивные признаки изделия:

2РМ — серия цилиндрических низкочастотных соединителей ручного сочленения.
18 — типоразмер корпуса, соответствующий посадочному диаметру 18 мм.
Б — блочное, то есть приборное исполнение корпуса.
7 — количество контактов.
Г — гнездовой контакт, розетка.
1 — вариант расположения контактов в изоляторе.
А1 — исполнение по конструктивным признакам, закреплённым в технической документации серии.

Для правильного формирования соединения необходима ответная часть с совместимыми параметрами: соответствующим типоразмером, схемой расположения семи контактов, штыревыми контактами и подходящим исполнением корпуса.

Где применяется разъём

Разъём 2РМ18Б7Г1А1 подходит для задач, где требуется многоконтактное разъёмное соединение цепей питания, управления, сигнализации или измерения. Типичные области применения:

промышленная автоматика и системы управления;
измерительные приборы и лабораторные установки;
электротехнические шкафы и панели;
источники питания и преобразовательная техника;
телеметрические и контрольные системы;
испытательные комплексы;
оборудование специального назначения;
ремонт, модернизация и техническое обслуживание аппаратуры с соединителями серии 2РМ.

Семь контактов позволяют объединить в одном интерфейсе несколько сигнальных линий, цепи питания, дискретные команды или линии контроля. При проектировании следует учитывать фактическую токовую нагрузку, сечение подключаемого проводника, допустимый нагрев контактов, схему распайки и требования к изоляционным расстояниям.

На что обратить внимание при монтаже

Перед установкой 2РМ18Б7Г1А1 рекомендуется проверить соответствие разъёма электрической схеме и ответной части. Важно убедиться в правильности нумерации контактов, поскольку ошибка распайки может привести к некорректной работе оборудования или повреждению подключаемого узла.

При монтаже необходимо обеспечить:

надёжное крепление блочного корпуса на панели;
отсутствие механической нагрузки на контакты и проводники;
правильную ориентацию ответной части перед резьбовым сочленением;
контроль качества пайки либо другого предусмотренного способа присоединения проводов;
соблюдение допустимых токовых и температурных режимов;
защиту неиспользуемого оборудования от загрязнения и механического повреждения контактной группы.

2РМ18Б7Г1А1 — компактная 7-контактная блочная розетка серии 2РМ, сочетающая резьбовую фиксацию, низкое переходное сопротивление контактов, золотое покрытие и пригодность для промышленного оборудования. Благодаря унифицированной цилиндрической конструкции этот разъём удобен для создания обслуживаемых и надёжных межблочных соединений в электрических и электронных системах.
