Назначение

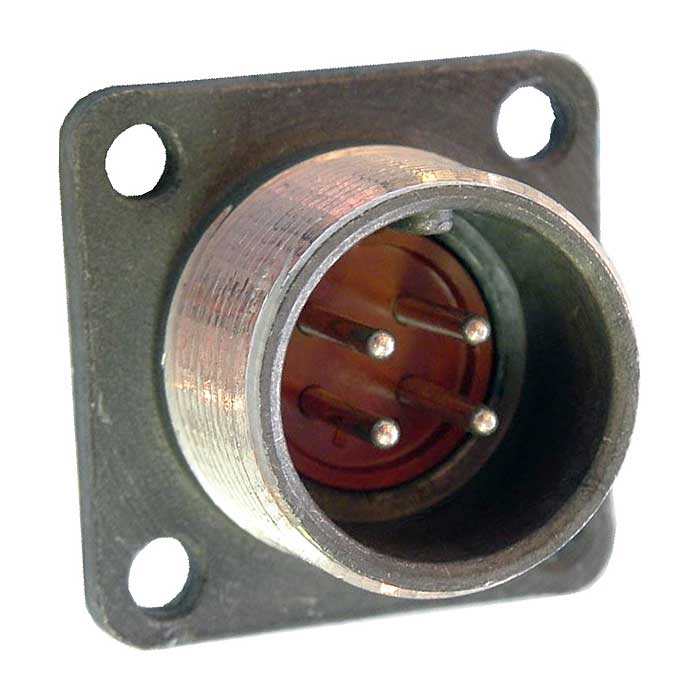

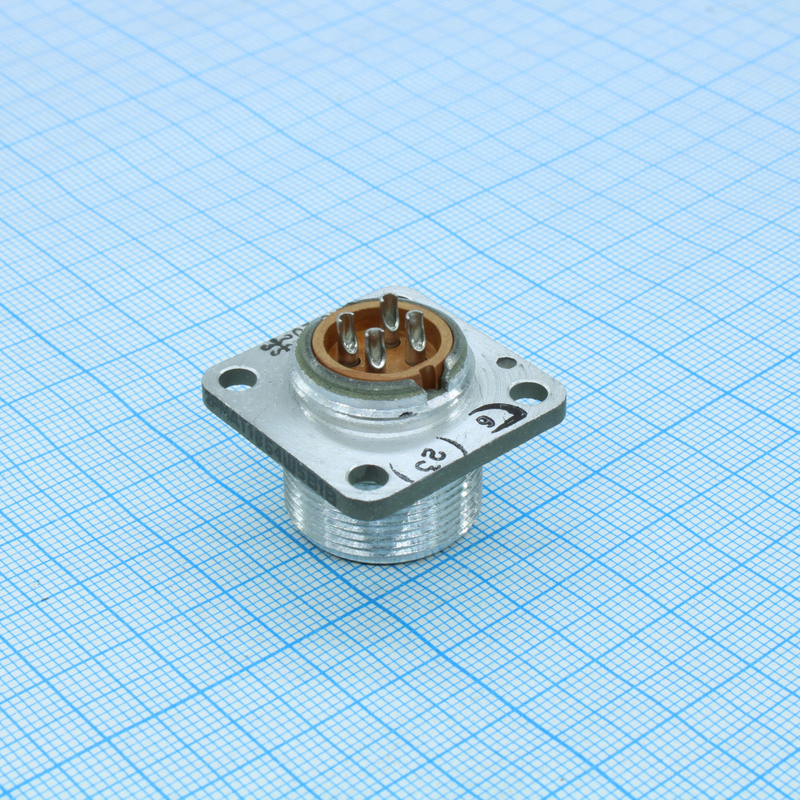

2РМ18Б4Ш1В1 — цилиндрический низкочастотный негерметичный разъём, изготовленный в виде блочной вилки. Его назначение состоит в соединении электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМ и применяется там, где требуется компактное приборное подключение с фиксацией резьбовой гайкой.

Блочная вилка сочленяется с кабельными розетками. Такое исполнение позволяет использовать разъём в составе блоков, приборов и промышленной электроники, обеспечивая электрическое соединение цепей в пределах заявленных нагрузок.

Конструкция и технические характеристики

Разъём состоит из корпуса, изолятора и 4 контактов. Посадочный диаметр корпуса составляет 18 мм, что делает изделие компактным для приборного монтажа. Контакты выполнены штыревыми, а покрытие обозначено как серебро.

Основные параметры

• Тип: цилиндрический низкочастотный негерметичный разъём, блочная вилка.
• Число контактов: 4.
• Посадочный диаметр корпуса: 18 мм.
• Частота соединяемых цепей: до 3 МГц.
• Рабочее напряжение: до 560–700 В.
• Ток на контакт: от 3 до 36 А.
• Сопротивление контактов: не более 2 мОм.
• Сопротивление изоляции: 1000 МОм.
• Рабочий диапазон температур: от -60 до +200 °С.
• Климатическое исполнение: УХЛ.

Условия эксплуатации

Соединители серии 2РМ устойчивы к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с². В соединённом состоянии обеспечивается пылезащищённость. Разъём подходит для внутреннего и наружного применения в климатическом исполнении УХЛ.

Негерметичное исполнение означает, что изделие не рассчитано на работу под давлением или в условиях прямого воздействия жидкостей, однако заявленная пылезащищённость в сочленённом состоянии расширяет возможности его использования в промышленных условиях.

Расшифровка обозначения и применение

Структура обозначения 2РМ18Б4Ш1В1 позволяет определить основные особенности модели. Она указывает на серию, диаметр корпуса, тип исполнения, число контактов, вид контактов и покрытие.

Обозначение

1. 2РМ — серия разъёма.
2. 18 — диаметр корпуса.
3. Б — блочный тип.
4. 4 — число контактов.
5. Ш1 — тип контакта, штыревой.
6. В1 — покрытие, серебро.

Применение

Блочная вилка 2РМ18Б4Ш1В1 применяется для соединения электрических цепей в промышленной электронике и приборном монтаже. Она сочленяется с кабельными розетками резьбовой гайкой, что обеспечивает механическую фиксацию и стабильный электрический контакт.

Разъём может использоваться для цепей постоянного и переменного тока с частотой до 3 МГц при соблюдении ограничений по напряжению, току и температуре. Благодаря диапазону рабочих температур от -60 до +200 °С и климатическому исполнению УХЛ изделие подходит для внутреннего и наружного применения в составе оборудования.

Сведения о товаре

Артикул товара — 120. Категория — 2РМ18. Производитель в карточке товара не указан. Краткое описание из каталога отсутствует. Характеристики VirtueMart не заполнены.

В имеющемся описании указано, что подобные соединители выпускаются, в частности, под маркой POL-SUN и российскими заводами. Однако в предоставленных данных производитель данного изделия не конкретизирован, поэтому сведения о заводе-изготовителе следует уточнять отдельно.
