2РМ18 резинка на голову

2РМ18 — это серия цилиндрических разъёмов общего назначения, используемых в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей. "Резинка на голову" относится к уплотнительному кольцу (манжете) из резины или эластомера, которое устанавливается на головку (корпус) кабельного разъёма для обеспечения герметичности, защиты от пыли, влаги и механических повреждений при соединении.

Конструктивные особенности

Резьбовое сочленение разъёмов 2РМ18 дополняется резиновой манжетой на головке, которая плотно прилегает при расчленении, предотвращая попадание загрязнений в контакты. Климатическое исполнение B позволяет работать в диапазоне от -60°C до +100°C, с кратковременным нагревом до +150°C.

• Извлекаемые контакты диаметром 1,0 мм (до 7 шт.) или 1,5 мм.

• Покрытие контактов: серебро или золото.

• Метод монтажа: обжимка.

Технические характеристики

Максимальное рабочее напряжение — 560 В (постоянного или переменного тока до 3 МГц). Токовая нагрузка на контакт — до 7 А (общая до 40 А), сопротивление контакта — не более 7,5 мОм (для Ø1,0 мм).

Сопротивление изоляции — не менее 1000 МОм, наработка — минимум 5000 часов при 500 сочленениях-расчленениях. Разъёмы выдерживают ускорения до 490 м/с² и удары до 5000 м/с².

Размеры и применение

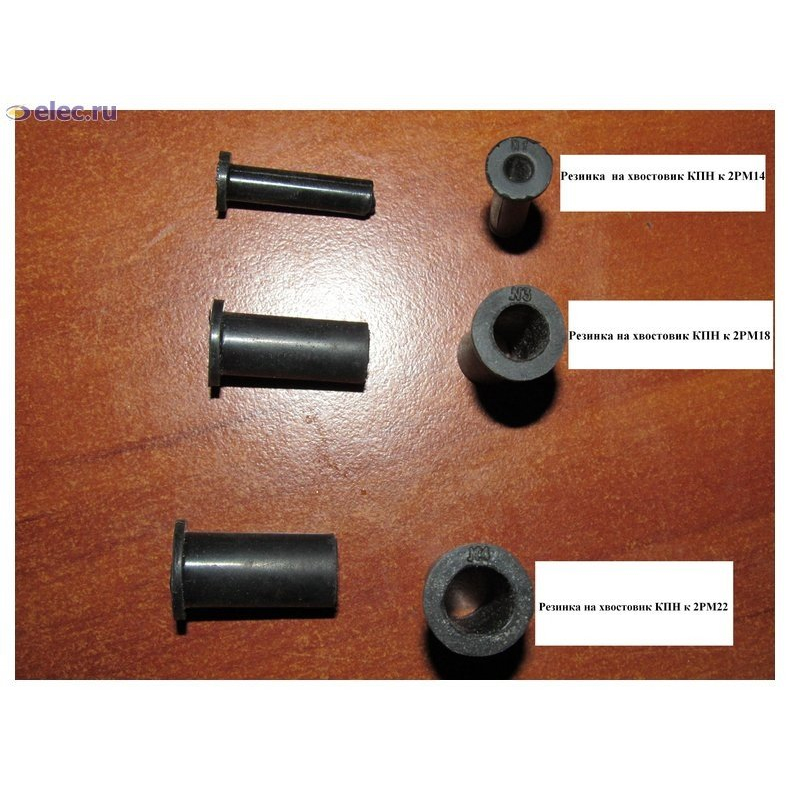

Посадочный диаметр — 18 мм, длина кабельного разъёма — 25 мм (ØD1 M18×1). Такие резинки часто встречаются в кожухах (например, 2РМ18 КПЭ или КПН), где обеспечивают защиту в условиях вибрации и перепадов температур.
