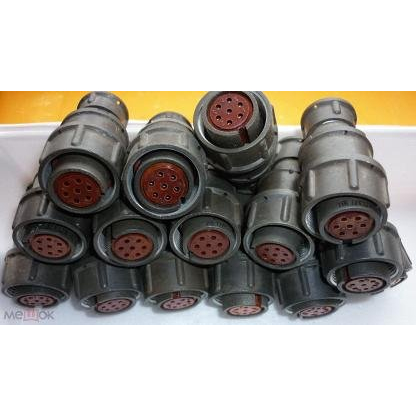

2РМ18 кабельный корпус

2РМ18 — это кабельный вариант разъёма серии 2РМ с условным размером корпуса 18. Он предназначен для монтажа на кабель и обычно используется в промышленной аппаратуре, где нужен разъёмный электрический контакт с резьбовым сочленением.

Что означает обозначение

• 2РМ — серия негерметичных круглых соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н / Э — тип гайки патрубка для неэкранированного или экранированного кабеля.

Конструкция

Корпусные детали таких соединителей обычно делают из алюминиевого сплава, а изоляторы — из прессматериала типа АГ-4.
Контакты могут быть с разным покрытием, в том числе серебряным, золотым или палладиевым, в зависимости от исполнения.

Где применяется

2РМ18 используют в электрических цепях постоянного и переменного тока, в том числе в промышленной аппаратуре и устройствах внутреннего монтажа.
Соединитель рассчитан на резьбовое сочленение, что удобно там, где важны надёжность фиксации и устойчивость к вибрации.

На что смотреть при выборе

При подборе важно учитывать тип корпуса, форму патрубка, вариант под экранированный или неэкранированный кабель и схему контактов.
Ещё стоит проверить климатическое исполнение и совместимость по посадочному диаметру и числу контактов.
