Назначение изделия

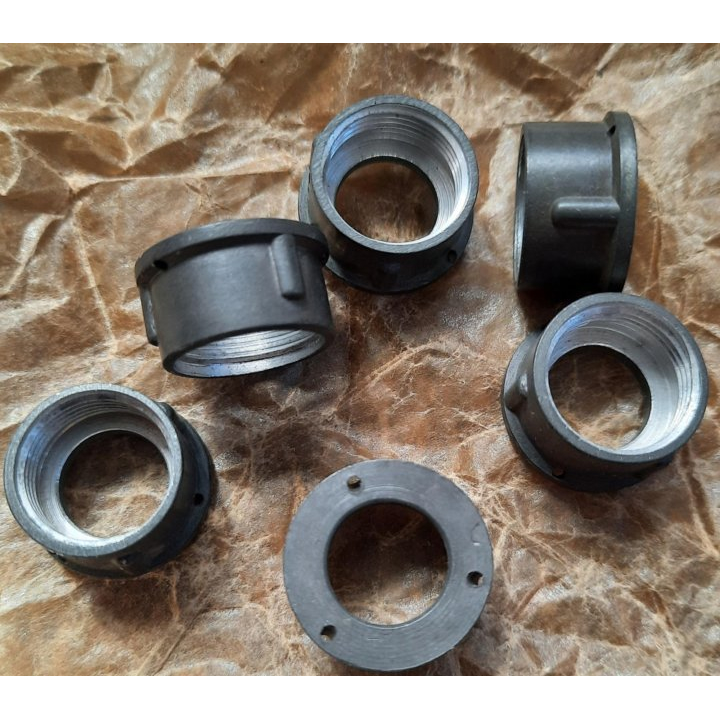

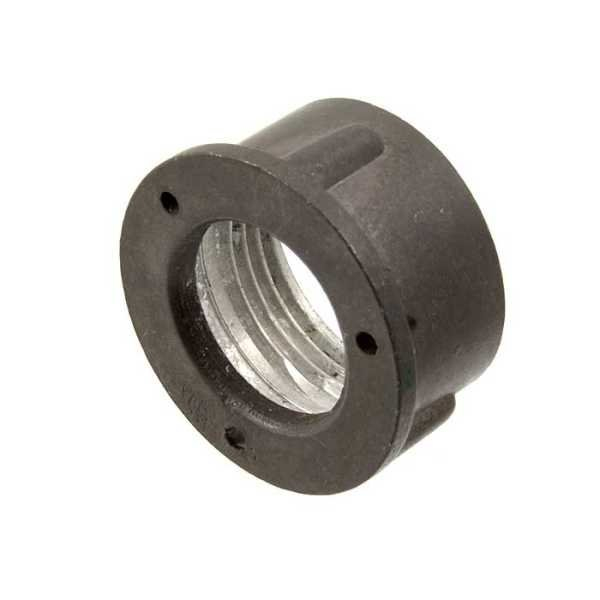

Гайка неэкранированная 2РМ18 (артикул 70009) представляет собой комплектующий аксессуар для цилиндрических низкочастотных электрических соединителей серии 2РМ с посадочным диаметром 18 мм. Основное назначение данного элемента — надёжная механическая фиксация резьбового соединения корпусов вилки и розетки, а также закрепление кабельного ввода на корпусе соединителя. Изделие применяется в составе кабельных и блочных конструкций, где используется неэкранированный кабель и не предъявляются требования к защите от электромагнитных помех.

Гайка обеспечивает плотное прилегание сопрягаемых частей разъёма, предотвращает самопроизвольное раскручивание соединения при вибрационных и ударных нагрузках, а также фиксирует положение кабельного патрубка относительно корпуса. Конструкция рассчитана на многократные циклы сборки и разборки без потери эксплуатационных характеристик.

Конструктивные особенности и совместимость

Изделие имеет цилиндрическую форму, обеспечивающую удобный захват при монтаже как вручную, так и с применением стандартного инструмента. Для изготовления гайки используются металлические материалы — как правило, латунь или алюминий с защитным покрытием, что гарантирует устойчивость к коррозии и механическому износу в течение всего срока службы соединителя. Покрытие также способствует стабильности электрических параметров контактной пары за счёт сохранения геометрии резьбового соединения.

Гайка неэкранированная 2РМ18 полностью совместима со всеми модификациями соединителей серии 2РМ18, включая варианты КПН и КУН, где вид гайки патрубка для неэкранированного кабеля обозначается литерой «Н». В маркировке кожухов с установленной гайкой используется обозначение «К». Это позволяет применять данное изделие как при замене изношенных элементов, так и при комплектации новых разъёмов на этапе сборки оборудования.

В отличие от экранированных аналогов, имеющих в обозначении индекс «Э» и дополнительные конструктивные элементы для подключения экранирующей оплётки кабеля, неэкранированная версия имеет упрощённую конструкцию. Это делает её оптимальным решением для стандартных промышленных применений, где экранирование не требуется, а приоритет отдаётся простоте монтажа и снижению массогабаритных показателей узла.

Применение и условия эксплуатации

Гайка 2РМ18 неэкранированная предназначена для работы в составе электрических цепей переменного и постоянного тока напряжением до 560 В при частоте до 3 МГц. Изделие соответствует климатическому исполнению В, что допускает эксплуатацию в широком диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Это обеспечивает возможность применения разъёмов с данной гайкой как в отапливаемых помещениях, так и в неотапливаемых производственных зонах, на открытых площадках и в транспортных средствах.

Типовые области использования:

• промышленная электроника и автоматизированные системы управления технологическими процессами;
• приборостроение и контрольно-измерительная аппаратура;
• станочное оборудование и производственные линии;
• низковольтные силовые и сигнальные цепи машин и механизмов;
• ремонт и техническое обслуживание действующего электрооборудования.

Надёжная резьбовая фиксация, обеспечиваемая гайкой, особенно важна при эксплуатации оборудования в условиях вибраций, перепадов температур и повышенной влажности. При этом простота конструкции и доступность изделия позволяют оперативно производить замену или доукомплектацию разъёмов непосредственно на объекте без привлечения специализированного инструмента.
