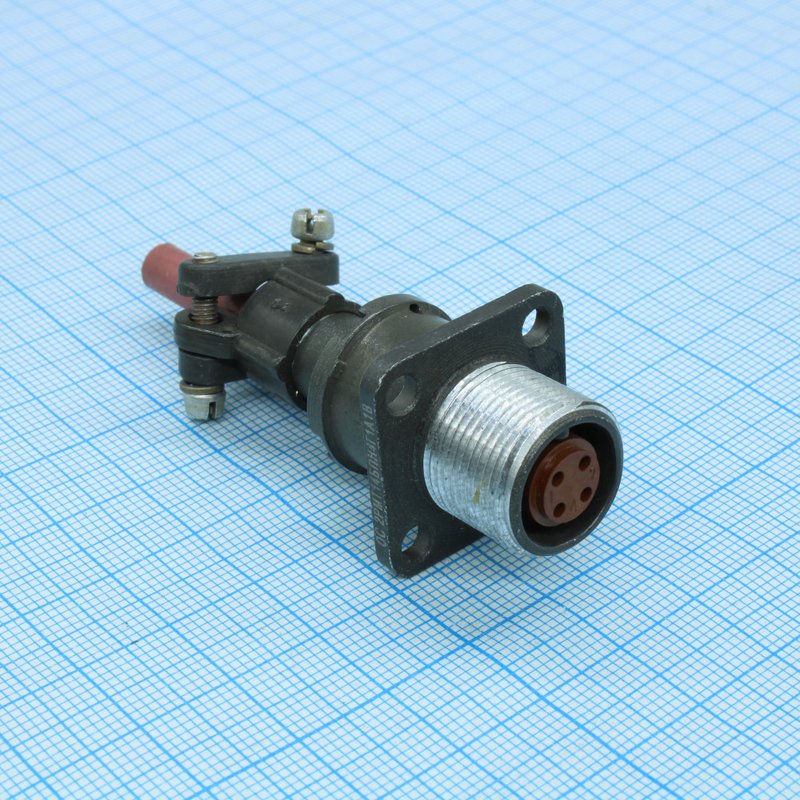

2РМ14БПН4Г1А1 — это блочная розетка низкочастотного цилиндрического разъема серии 2РМ, предназначенная для надежного соединения электрических цепей в различных устройствах.

Обозначение

Разбор маркировки: 2РМ — тип соединителя (стандартная серия), 14 — условный размер корпуса, Б — блочный (приборный) корпус, П — прямой патрубок, Н — неполная комплектация контактов, 4 — количество контактов, Г — гильза (розетка), 1 — тип контакта, А — монтаж, 1 — вариант исполнения.

Технические характеристики

Разъем рассчитан на 4 контакта диаметром 1,0 мм с максимальным током 5–8 А на контакт и рабочим напряжением до 560–700 В. Он выдерживает частоту до 3 МГц, сопротивление контактов не более 5 МОм, а изоляции — не менее 5000 МОм. Рабочая температура — от -60 до +100 °C, срок службы — до 1000 часов с 500 соединениями-расчленениями.​

Условия эксплуатации

Соединитель устойчив к вибрации (1–5000 Гц, до 490 м/с²), ударам (до 5000 м/с²), влажности 98% при +40 °C и давлениям от 133 Па до 50,6·10⁴ Па. Срок сохраняемости — 15 лет, применяется в электронике, приборостроении и других отраслях.
