2РМ14БПЭ4Ш1В1В

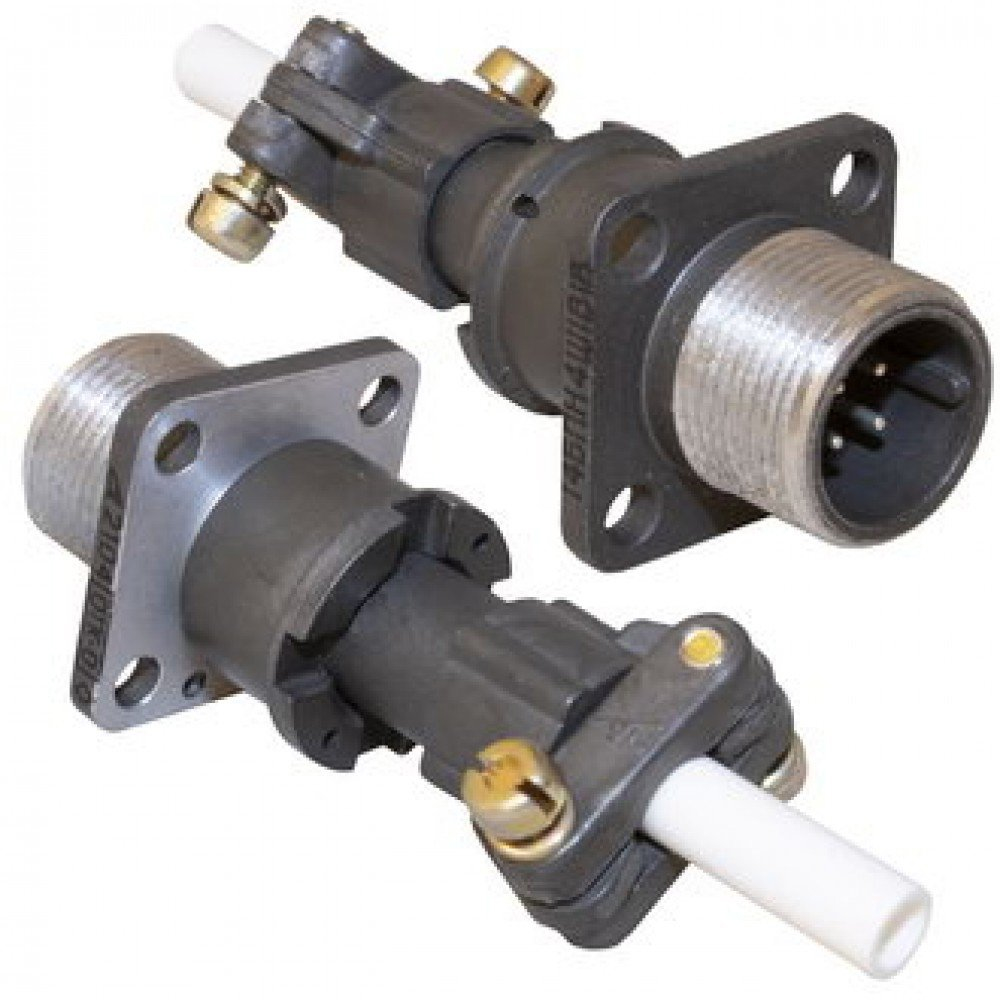

2РМ14БПЭ4Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, выполненный в блочном исполнении. Он относится к вилкам, рассчитан на 4 контакта и предназначен для работы в цепях постоянного и переменного тока до 3 МГц.

Что означает обозначение

Маркировка читается так: 2РМТ — серия соединителя, 14 — условный размер корпуса, Б — блочный корпус, П — прямой патрубок, Э — патрубок под экранированный кабель, 4 — число контактов, Ш — вилка, 1 — сочетание контактов, В — серебряное покрытие контактов.
Буква «В» в конце указывает на всеклиматическое исполнение.

Основные особенности

Разъём предназначен для объемного монтажа и имеет резьбовую фиксацию сочлененного положения.
Корпус металлический, изолятор выполнен из карболита, а контакты имеют серебряное покрытие.
По описаниям поставщиков, рабочая температура лежит в диапазоне примерно от -60 до +100 °C, а максимальное напряжение может достигать 700 В.

Где применяют

Такие разъёмы используют в промышленной и приборной электронике, где нужен надёжный низкочастотный соединитель с фиксированным монтажом на блок.
Их ставят в электрических цепях постоянного и переменного тока, когда важны механическая прочность и стабильный контакт.

Коротко

Если совсем кратко, 2РМ14БПЭ4Ш1В1В — это блочная вилка на 4 контакта из серии 2РМТ, с прямым патрубком под экранированный кабель, серебряными контактами и всеклиматическим исполнением.
