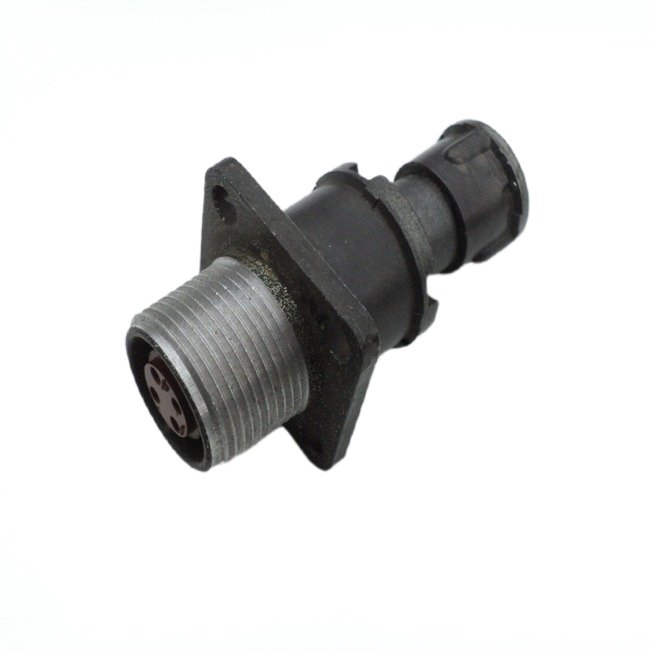

2РМ14БПЭ4Г1В1

2РМ14БПЭ4Г1В1 — это блочная приборная розетка из серии цилиндрических низкочастотных разъёмов 2РМ, с 4 контактами и прямым патрубком для экранированного кабеля; применяется в цепях постоянного и переменного тока (до ~3 МГц) для приборной и кабельной коммутации в тяжёлых климато‑ и виброусловиях.

Основные технические характеристики

• Серия и тип: цилиндрический низкочастотный разъём серии 2РМ, вид корпуса — блочный (приборная розетка).

• Количество контактов: 4 контакта, диаметр контактов примерно 1 мм (в типовых описаниях для этой маркировки).

• Назначение: для работы в цепях постоянного и переменного тока с частотой до 3 МГц; снабжён гайкой для экранированного кабеля и прямым патрубком.

Электрические параметры (типичные значения)

• Максимальное рабочее напряжение — порядка 560 В (зависит от модификации и условий эксплуатации).

• Токовая нагрузка на один контакт — до примерно 7–8 А; суммарная токовая нагрузка на соединитель — порядка нескольких десятков ампер в зависимости от спецификации (у разных поставщиков указывают ~27 А суммарно).

• Сопротивление контактов — низкое, порядка миллиом (встречаются значения ≤0,005 Ом).

• Сопротивление изоляции и диэлектрические параметры — высокие значения (тысячи МОм для сопротивления изоляции; испытательное напряжение значительно выше рабочего).

Механические и климатические характеристики

• Климатическое исполнение: рассчитан на широкий диапазон температур (примерно от −60°C до +100°C в типовых спецификациях) и на серьёзные виброударные воздействия.

• Количество сочленений/расчленений — порядка сотен (в спецификациях указывается порядка 500 циклов).

• Материал и покрытие контактов: варианты с покрытием серебром, золотом или палладием встречаются в описаниях; у конкретной маркировки нередко указан серебряный слой на контактах.

Где и как применяется (кратко)

• Применяется в радиоэлектронной аппаратуре, измерительной технике, приборостроении и других системах, где нужны надёжные многоконтактные соединения в жестких эксплуатационных условиях; используется как приборная розетка для монтажа на панели или в корпусе.

Пример обозначения по составу маркировки

• 2РМ — серия разъёмов; 14 — условный диаметр/типоразмер корпуса; Б — блочная (приборная) часть; ПЭ — прямой патрубок с гайкой для экранированного кабеля; 4 — число контактов; Г1 — материал/покрытие контактов или исполнение контактов; В1 — исполнение корпуса/климатическое исполнение (вариации зависят от изготовителя).

Если нужно — могу:

• прислать полные таблицы типичных электрических и механических параметров с указанием конкретных нормативных значений; или

• найти даташит конкретного производителя (если у тебя есть предпочтение по заводам‑изготовителям или по исполнению: герметичное/негерметичное, покрытие контактов и т. п.).

Источники: описания и спецификации разъёма 2РМ14БПЭ4Г1В1 у поставщиков и в каталожных карточках товара.
