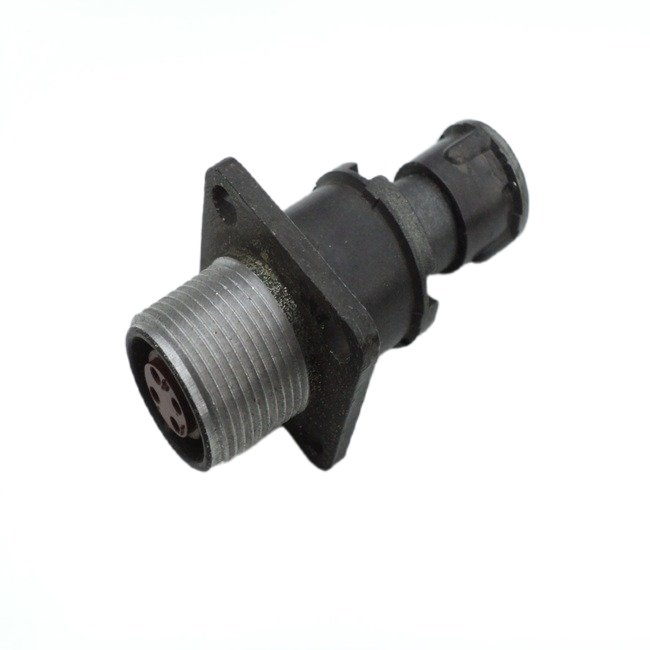

2РМ14БПЭ4Г1В1 — это цилиндрический низкочастотный соединитель серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Разъём имеет блочный тип корпуса (Б), посадочный диаметр 14 мм и диаметр контактов 1 мм, с 4 контактами в комплекте. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 8 А. Сопротивление контактов не превышает 5 мОм, а ёмкость между ними — 6 пФ.

Условия эксплуатации

Рабочий интервал температур — от -60 до +100 °C, что делает его всеклиматическим и тропикоустойчивым. Сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность — до 1850 В. Обеспечивает до 500 циклов сочленений-расчленений и минимальную наработку 5000 часов.

Конструктивные особенности

Это розетка (Г) с прямым кожухом (П), гайкой для экранированного кабеля (Э) и покрытием контактов серебром (В). Сочленение резьбовое с одношпоночной поляризацией, подходит для приборных и кабельных применений в различных отраслях.
