2РМ14Б4Ш1В1

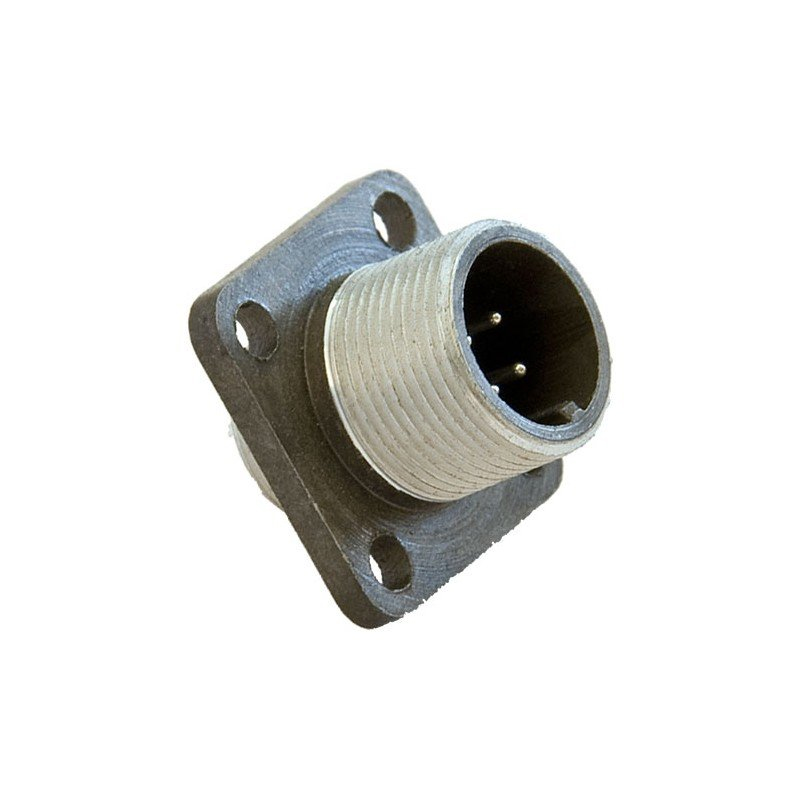

2РМ14Б4Ш1В1 — это низкочастотный цилиндрический электрический разъём типа вилка блочного исполнения, предназначенный для соединения цепей постоянного и переменного тока. Он применяется в радиоэлектронной и радиотехнической аппаратуре, имеет резьбовую фиксацию и рассчитан на работу в жёстких условиях эксплуатации.

Основные особенности

• Количество контактов: 4.

• Тип контактов: штырь, с серебряным покрытием.

• Посадочный размер корпуса: 14 мм.

• Рабочее напряжение: до 560 В, у некоторых источников указывается максимальное значение до 700 В.

• Рабочий диапазон температур: от −60 до +100 °C.

Что означает маркировка

В обозначении «2РМ14Б4Ш1В1» обычно зашиты серия, размер корпуса, число контактов и конструктивные признаки изделия. По описаниям из каталогов, это именно блочный приборный соединитель, а не кабельная часть.

Где используется

Такой разъём берут для аппаратуры, где важны надёжное сочленение, сравнительно высокая стойкость к вибрациям и длительный срок службы. В каталогах указывают применение в электрических цепях общего назначения, а также в условиях с повышенными требованиями к механической прочности.

Практически

Если нужно подобрать ответную часть, важно сверять не только серию, но и сочетание контактов, тип корпуса и способ монтажа. Для этой модели часто отдельно проверяют совместимость по размеру 14 и по исполнению «вилка блочная».
