2РМ14Б4Ш1В1

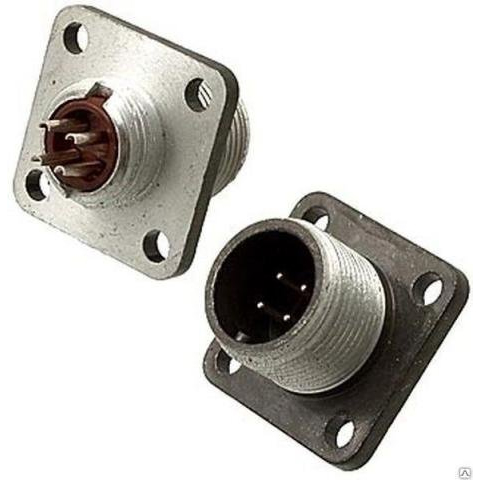

2РМ14Б4Ш1В1 — это цилиндрический низкочастотный электрический соединитель, обычно в исполнении вилка блочная с резьбовой фиксацией сочленения. Он применяется в цепях постоянного и переменного тока, в том числе в радиоэлектронной и радиотехнической аппаратуре, при частотах до 3 МГц.

Что означает обозначение

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 14 — условный размер корпуса, связанный с посадочным диаметром 14 мм.

• Б4 — вариант корпуса и компоновки.

• Ш1 — тип контактной части, где у вилки используются штырьковые контакты.

• В1 — климатическое исполнение.

Основные особенности

• Количество контактов — 4.

• Контакты обычно имеют серебряное покрытие.

• Соединение выполняется резьбовым способом, что помогает надежно фиксировать разъем.

• Корпус металлический, а изолятор часто выполняется из карболита.

Типовые параметры

• Рабочее напряжение — до 560 В.

• Рабочая температура — примерно от -60 до +100 °C.

• Сопротивление изоляции — не менее 1000 МОм.

• Наработка — около 5000 часов, ресурс сочленений — 500 циклов.

Где используют

Такой разъем ставят там, где нужен прочный и сравнительно простой в обслуживании соединитель для аппаратуры общего назначения, измерительных устройств и промышленной электроники. Благодаря резьбовому соединению он хорошо подходит для узлов, где важно избежать случайного разъединения.
