Назначение изделия

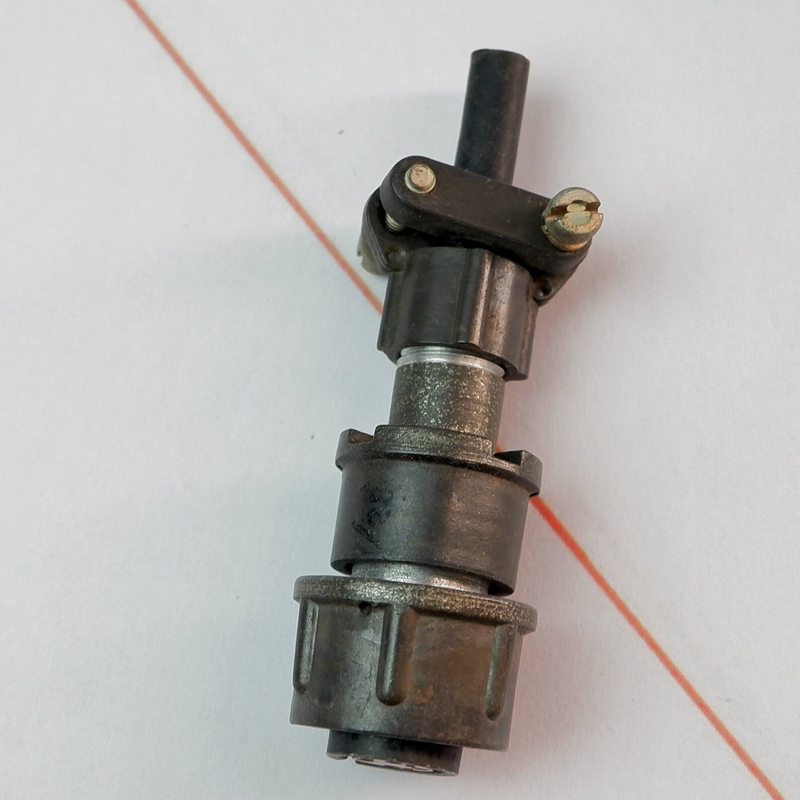

ОС2РМ14КПН4Г1В1 представляет собой кабельную розетку серии 2РМ — цилиндрический низкочастотный соединитель с резьбовой фиксацией сочленённого положения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленной аппаратуры, приборов и кабельных сборок. Розетка применяется там, где требуется надёжное механическое соединение, устойчивое к вибрации и случайному расчленению, а также понятная разводка на четыре контакта.

Артикул изделия — 70198, категория — 2РМ14. Приемка «5» подтверждает соответствие изделия установленным требованиям качества. Год выпуска — 88–89.

Конструктивные особенности

Конструкция розетки включает прямой патрубок и гайку под неэкранированный кабель. Резьбовая фиксация обеспечивает стабильное положение ответной части при эксплуатации в условиях повышенной вибрации. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического соединения.

• Тип соединителя — 2РМ;
• исполнение — кабельная розетка;
• условный размер корпуса — 14;
• число контактов — 4;
• патрубок — прямой;
• гайка патрубка — для неэкранированного кабеля;
• покрытие контактов — серебряное.

В маркировке ОС2РМ14КПН4Г1В1 буквенно-цифровая часть последовательно указывает на серию, размер корпуса, кабельное исполнение, число контактов и вариант конструкции. Встречается также написание без начальной буквы «О» — 2РМ14КПН4Г1В1, которое относится к тому же типу розетки.

Электрические и климатические параметры

Для данной линейки соединителей указываются следующие подтверждённые характеристики:

• рабочее напряжение — до 560 В;
• токовая нагрузка — до 8 А на контакт и суммарно до 27 А на соединитель;
• теплостойкость — до 100 °C;
• диапазон рабочих температур — от минус 60 до плюс 100 °C;
• сопротивление изоляции — не менее 1000 МОм;
• ресурс — до 5000 циклов сочленения и расчленения.

Область применения

Розетка востребована в промышленной аппаратуре, приборах и оборудовании, где необходимы компактный круглый разъём, устойчивый к температурным перепадам, и удобная разводка на четыре контакта. Широкий диапазон рабочих температур позволяет эксплуатировать изделие как в отапливаемых помещениях, так и в неблагоприятных условиях. Значительный ресурс циклов сочленения делает розетку пригодной для узлов, которые периодически разъединяются при обслуживании.
