Назначение изделия

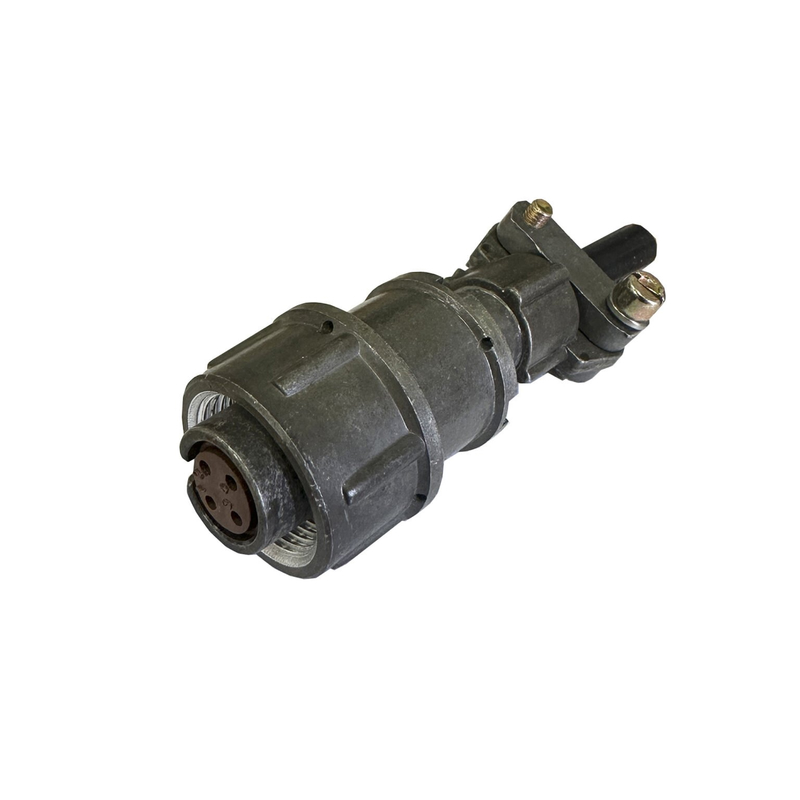

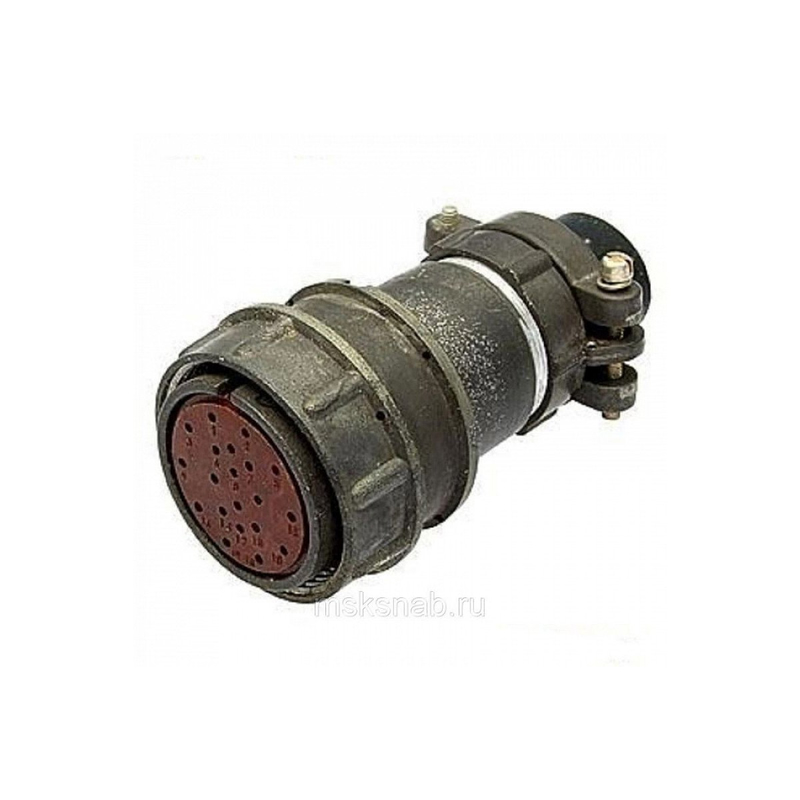

ОС2РМ14КПН4Г1А1 представляет собой кабельную розетку серии 2РМ — негерметичного цилиндрического низкочастотного соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка монтируется на кабель объёмным способом и обеспечивает надёжное разъёмное соединение с ответными вилками серии 2РМ.

Конструкция относится к классу негерметичных соединителей, то есть не рассчитана на работу при прямом воздействии влаги под давлением или в условиях полного погружения. При этом климатическое исполнение УХЛ допускает эксплуатацию в районах с умеренным и холодным климатом.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения следует учитывать при подборе соединителя под конкретную электрическую нагрузку и условия монтажа.

• Условный размер корпуса: 14 миллиметров.
• Количество контактов: 4 гнезда (сочетание 1).
• Диаметр контакта: 1,0 миллиметра.
• Покрытие контактов: золото (индекс «Г1»).
• Рабочее напряжение: до 560 вольт, максимальное амплитудное значение — 700 вольт.
• Токовая нагрузка: до 8 ампер на контакт, суммарно до 27 ампер на соединитель.
• Сечение подключаемого провода: не более 0,5 квадратного миллиметра.
• Сопротивление контакта: не более 0,005 ома (5 миллиом).
• Сопротивление изоляции: не менее 5000 мегаом в нормальных условиях.
• Ёмкость между контактами: не более 6 пикофарад.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Материал корпуса: металл, теплостойкость до 100 градусов Цельсия.
• Приемка: «9».

Конструктивные особенности

Розетка имеет прямой патрубок и гайку для неэкранированного кабеля, что отражено в обозначении индексом «Н». Соединение с ответной частью фиксируется резьбой, а одношпоночная поляризация исключает неправильную стыковку контактов. Посадочный диаметр составляет 14 миллиметров, благодаря чему изделие остаётся компактным при достаточной механической прочности металлического корпуса.

Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта при многократных сочленениях и в условиях окислительного воздействия среды.

Применение и совместимость

ОС2РМ14КПН4Г1А1 применяется в промышленных и приборных системах, где требуется надёжное подключение кабельных линий к оборудованию. Розетка сочетается с соответствующими вилками серии 2РМ с тем же условным размером корпуса и аналогичным сочетанием контактов.

Типовые сферы использования включают:

1. Монтаж кабельных сборок в пультах управления и распределительных устройствах.
2. Подключение датчиков, исполнительных механизмов и блоков питания в составе промышленной автоматики.
3. Соединение цепей в измерительной и лабораторной аппаратуре.
4. Использование в транспортном и специальном оборудовании, эксплуатируемом в умеренном и холодном климате.

При подборе необходимо учитывать ограничение по сечению провода не более 0,5 квадратного миллиметра и суммарный ток на соединитель до 27 ампер. Для цепей с повышенными требованиями к герметичности данная негерметичная модель не предназначена.

Условия эксплуатации

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять розетку как в отапливаемых помещениях, так и на открытых площадках в холодных климатических зонах. Металлический корпус сохраняет теплостойкость до 100 градусов Цельсия, а изоляционные свойства обеспечивают сопротивление не менее 5000 мегаом в нормальных условиях.

Монтаж выполняется объёмным способом непосредственно на кабель, что упрощает сборку жгутов и снижает число промежуточных соединений. Резьбовая фиксация препятствует самопроизвольному разъединению под действием вибрации.
