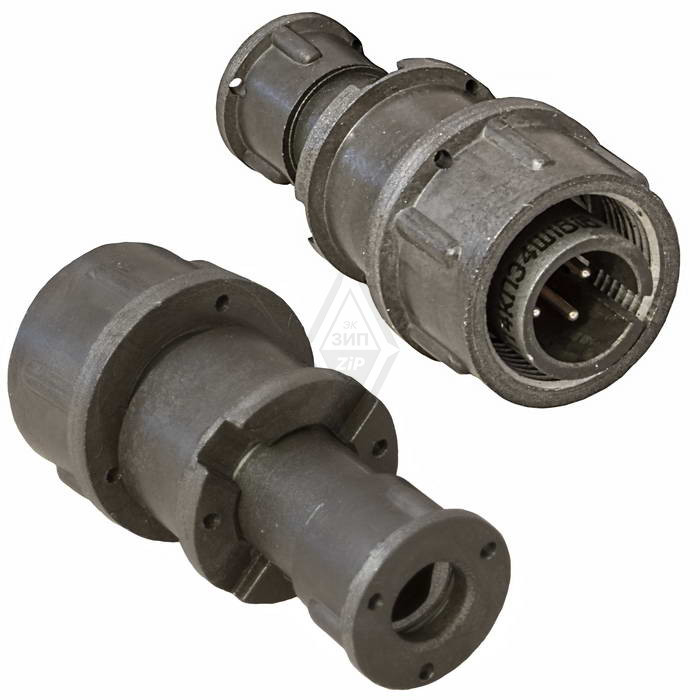

ХВОСТЫ КУЭ К 2РМ14 «5»

Цена:

500 ₽

Технические характеристики

хвосты КУЭ к 2РМ14

Хвосты КУЭ к 2РМ14 — это компоненты, используемые в цилиндрических соединителях типа 2РМ. Эти соединители предназначены для ручного соединения в электрических цепях, способны работать с постоянным и переменным током (частотой до 3 МГц) и могут использоваться в различных климатических условиях.

Типоразмер 2РМ14 характеризуется следующими особенностями:

Количество контактов : 4.
Рабочее напряжение : не более 560 В.
Максимальная токовая нагрузка на одиночный контакт : не более 8 А.
Сопротивление контактов : не более 0,005 Ом для контактов диаметром 1,0 мм.
Материал контактов : золото, серебро, палладий.

Хвосты КУЭ обычно используются для подключения экранированных кабелей, что обеспечивает защиту от электромагнитных помех. Вид гайки патрубка "Э" указывает на то, что эти хвосты предназначены именно для экранированных кабелей. Конструкция хвоста КУЭ обеспечивает эффективное подключение экрана кабеля к корпусу соединителя, минимизируя утечки электромагнитных излучений и предотвращая внешние помехи.

Дополнительные характеристики хвостов КУЭ:

Назначение: Обеспечение герметичного и механически прочного ввода кабеля в соединитель, а также надежное экранирование для защиты от электромагнитных помех.
Материал: Как правило, изготавливаются из алюминиевых сплавов или латуни с никелевым покрытием, что обеспечивает высокую прочность, коррозионную стойкость и хорошую электропроводность для эффективного заземления экрана кабеля.
Функции: Помимо экранирования, хвосты обеспечивают эффективную фиксацию кабеля (снятие натяжения) и, в зависимости от конструкции, могут способствовать герметизации соединения.

В целом, хвосты КУЭ к 2РМ14 являются важными компонентами для обеспечения надежного и защищенного соединения в различных электронных устройствах.

Применение:

Благодаря своим характеристикам (надежность, возможность экранирования, устойчивость к внешним воздействиям), соединители 2РМ14 с хвостами КУЭ находят широкое применение в следующих областях:

Промышленная автоматизация: Для подключения датчиков, исполнительных механизмов, систем управления и другого оборудования в условиях высоких электромагнитных шумов и вибраций.
Телекоммуникационное оборудование: В аппаратуре связи, где важна целостность сигнала и минимизация внешних помех для стабильной передачи данных.
Военная и специальная техника: В системах управления, связи, навигации и питания, где требуется высокая надежность, помехозащищенность и устойчивость к суровым условиям эксплуатации.
Железнодорожный и автомобильный транспорт: Для подключения бортового оборудования, систем сигнализации, управления и электроники, требующих защиты от вибраций и электромагнитных полей.
Авиационная и космическая промышленность: В бортовой аппаратуре, где критически важна устойчивость к вибрациям, перепадам температур, повышенной влажности и электромагнитным помехам.
Измерительная техника: Для точных приборов и систем сбора данных, где искажения сигнала из-за помех недопустимы.

Описание

Назначение

Хвосты КУЭ к 2РМ14 «5» — это ответные части (кабельные вводы), применяемые совместно с цилиндрическими соединителями типа 2РМ типоразмера 2РМ14. Основное назначение изделия — обеспечение механически прочного и защищённого ввода кабеля в корпус соединителя, надёжная фиксация кабеля и подключение его экрана к корпусу разъёма.

Соединители 2РМ предназначены для ручного соединения и разъединения электрических цепей, работают с постоянным и переменным током частотой до 3 МГц и допускают эксплуатацию в различных климатических условиях. Хвосты КУЭ устанавливаются на кабельную часть соединителя и являются сменным элементом, который выбирается под конкретный тип и диаметр кабеля.

Конструктивные особенности

Исполнение с видом гайки патрубка «Э» указывает на то, что изделие предназначено для подключения экранированных кабелей. Конструкция хвоста обеспечивает электрическое соединение экрана кабеля с корпусом соединителя, что снижает уровень электромагнитных излучений и уменьшает влияние внешних помех на передаваемый сигнал.

Материалом для изготовления хвостов служат, как правило, алюминиевые сплавы либо латунь с никелевым покрытием. Такое сочетание обеспечивает прочность, коррозионную стойкость и достаточную электропроводность для эффективного заземления экрана кабеля.

Помимо экранирования, хвост КУЭ выполняет функцию снятия натяжения: кабель фиксируется в корпусе, и механическая нагрузка не передаётся на контактную группу соединителя. В зависимости от конструкции изделие может также способствовать герметизации зоны ввода кабеля.

Совместимость и технические параметры типоразмера 2РМ14

Хвосты КУЭ рассчитаны на применение с соединителями типоразмера 2РМ14, характеристики которых приведены ниже:

Количество контактов: 4.
Рабочее напряжение: не более 560 В.
Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
Сопротивление контактов: не более 0,005 Ом для контактов диаметром 1,0 мм.
Материал контактов: золото, серебро, палладий.

Приёмка и подтверждённые характеристики

Изделие поставляется с приёмкой «5». Производитель в данных о товаре не указан, поэтому сведения о стране производства и гарантийных обязательствах не приводятся. Комплектация ограничивается самим хвостом КУЭ; кабель, ответные части соединителя и крепёж в комплект не входят, если иное не согласовано отдельно.

Артикул изделия — 8811. Категория — 2РМ14. Специальные сертификаты и стандарты в предоставленных данных не заявлены.

Области применения

Благодаря возможности экранирования, устойчивости к внешним воздействиям и надёжной фиксации кабеля соединители 2РМ14 с хвостами КУЭ применяются в следующих направлениях:

Промышленная автоматизация — подключение датчиков, исполнительных механизмов и систем управления в условиях повышенного уровня электромагнитных шумов и вибраций.
Телекоммуникационное оборудование — аппаратура связи, где важны целостность сигнала и минимизация внешних помех.
Военная и специальная техника — системы управления, связи, навигации и питания, где требуются повышенная надёжность и помехозащищённость.
Железнодорожный и автомобильный транспорт — бортовые и стационарные цепи, подверженные вибрации и перепадам температур.

Таким образом, хвосты КУЭ к 2РМ14 «5» являются функциональным элементом кабельной части соединителя: они обеспечивают ввод экранированного кабеля, его механическую фиксацию и заземление экрана, что в совокупности повышает помехозащищённость и надёжность электрического соединения.
