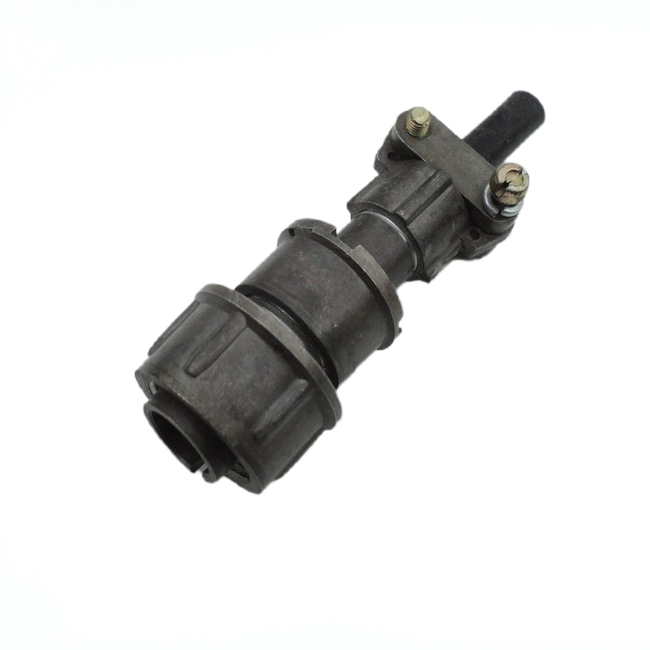

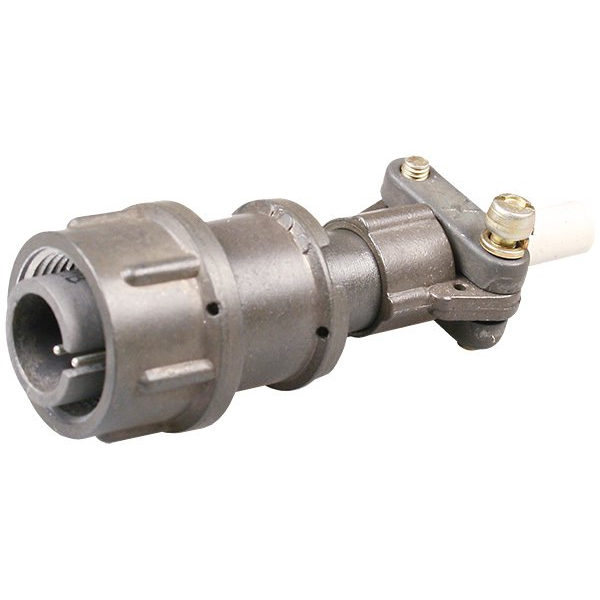

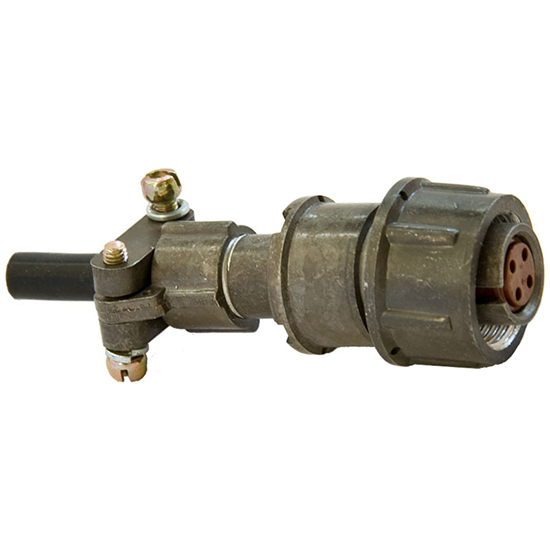

ХВОСТ 2РМ14КПН «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители Хвост 2РМ14КПН

Разъем 2РМ14КПН представляет собой четырехконтактный негерметичный кабельный соединитель, который используется для низкочастотных и низковольтных приложений. Он относится к серии 2РМ и обладает рядом технических характеристик, которые делают его подходящим для различных электрических соединений.

Основные характеристики :

Количество контактов : 4
Рабочее напряжение : до 560 В
Максимальная токовая нагрузка на контакт : 8 А
Общая максимальная токовая нагрузка : 27 А
Диаметр контакта : 1,0 мм
Сопротивление контакта : не более 0,005 Ом
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях

Конструктивные особенности :

Разъем имеет прямой патрубок и изготовлен из алюминиевого сплава, что обеспечивает его легкость и прочность. Посадочный диаметр составляет 14 мм, что делает его совместимым с различными кабелями. Разъем также выдерживает температуры до 100 °C.

Механические характеристики :

Минимальная наработка : 1000 часов
Количество циклов соединения/разъединения : 500
Минимальный срок хранения : 15 лет

Применение :

Разъемы типа 2РМ14КПН часто используются в электротехнических системах, где требуется надежное соединение с возможностью быстрой замены или ремонта. Они находят применение в различных отраслях, включая промышленность и электронику.

Таким образом, разъем 2РМ14КПН является надежным и эффективным решением для подключения электрических устройств в условиях низкого напряжения и часто

Описание

Назначение соединителя 2РМ14КПН

ХВОСТ 2РМ14КПН «5» (артикул 8807) — это кабельный соединитель серии 2РМ, предназначенный для низкочастотных и низковольтных электрических соединений. Изделие относится к категории 2РМ14 и представляет собой четырёхконтактный негерметичный разъём с прямым патрубком. Основное назначение — обеспечение надёжного электрического контакта между кабелем и ответной частью в составе электротехнических систем, где требуется возможность быстрой замены или ремонта соединительного узла.

Конструкция с прямым патрубком упрощает монтаж кабеля и позволяет использовать разъём в стеснённых условиях компоновки. Негерметичное исполнение определяет область применения: изделие рассчитано на работу в нормальных климатических условиях внутри помещений и в закрытых объёмах, где отсутствует прямое воздействие влаги и агрессивных сред.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для соединителя 2РМ14КПН. Значения следует учитывать при подборе разъёма под конкретную электрическую схему.

Количество контактов: 4
Рабочее напряжение: до 560 В
Максимальная токовая нагрузка на контакт: 8 А
Общая максимальная токовая нагрузка: 27 А
Диаметр контакта: 1,0 мм
Сопротивление контакта: не более 0,005 Ом
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
Посадочный диаметр: 14 мм
Материал корпуса: алюминиевый сплав
Максимальная рабочая температура: до 100 °C
Минимальная наработка: 1000 часов
Количество циклов соединения и разъединения: 500
Минимальный срок хранения: 15 лет
Приёмка: «5»

Электрические параметры

Четыре контакта диаметром 1,0 мм обеспечивают передачу тока до 8 А на каждый контакт при общей нагрузке до 27 А. Малое переходное сопротивление контакта — не более 0,005 Ом — снижает нагрев и потери в месте соединения. Высокое сопротивление изоляции, не менее 5000 МОм в нормальных климатических условиях, подтверждает пригодность разъёма для цепей с рабочим напряжением до 560 В.

Механические и эксплуатационные свойства

Корпус из алюминиевого сплава сочетает лёгкость и прочность, а посадочный диаметр 14 мм обеспечивает совместимость с кабелями соответствующего типоразмера. Ресурс изделия составляет не менее 1000 часов наработки и 500 циклов соединения и разъединения, что соответствует требованиям к узлам, обслуживаемым в процессе эксплуатации. Минимальный срок хранения — 15 лет.

Применение и особенности выбора

Разъёмы типа 2РМ14КПН применяются в электротехнических системах, промышленном оборудовании и электронике, где необходимо надёжное соединение с возможностью оперативного отсоединения и замены. Прямой патрубок и алюминиевый корпус делают монтаж удобным, а четыре контакта позволяют организовать питания и сигнальные цепи в одном соединителе.

Подбор ответной части должен учитывать число контактов, посадочный диаметр 14 мм и тип патрубка.
При эксплуатации следует соблюдать ограничения по току на контакт 8 А и суммарному току 27 А.
Температурный режим не должен превышать 100 °C.
Для сохранения заявленного ресурса рекомендуется не превышать 500 циклов соединения и разъединения.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества. Производитель в предоставленных данных не указан, поэтому страна производства и гарантийные условия в описании не приводятся. Комплектация включает сам соединитель; сведения о дополнительных элементах отсутствуют.
