Назначение соединителя

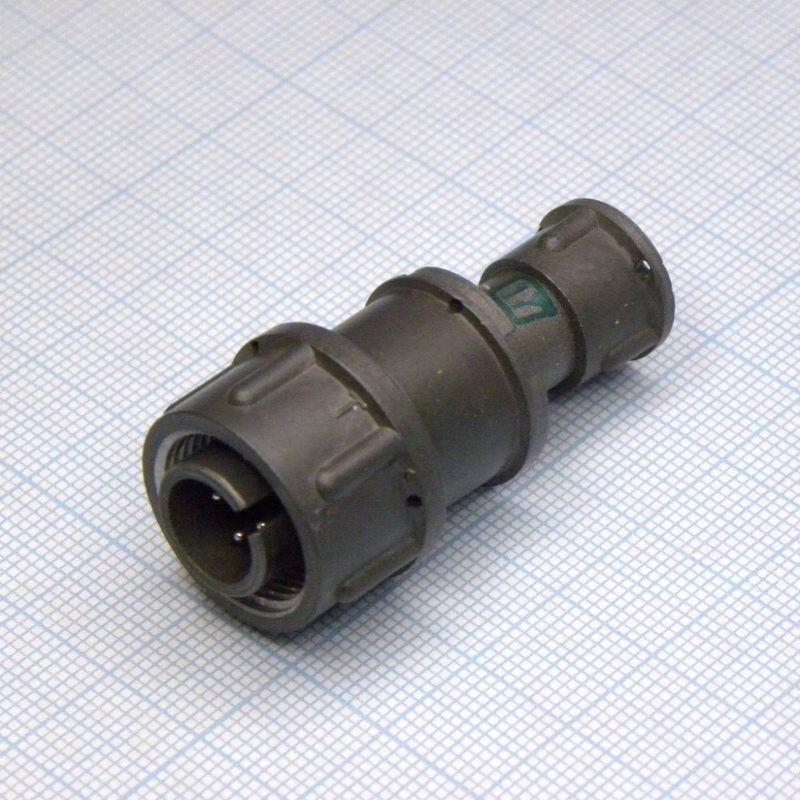

ХВОСТ 2РМ14КПЭ «5» — это цилиндрический низкочастотный электрический соединитель серии 2РМ14, предназначенный для коммутации электрических цепей в составе радиоэлектронной, промышленной и специальной аппаратуры. Изделие относится к классу приборных вилок и применяется там, где требуется надёжное разъёмное соединение блоков, модулей и кабельных сборок.

Индекс «Э» в обозначении указывает на наличие экранирования. Экран защищает передаваемый сигнал от электромагнитных помех и снижает уровень собственного излучения соединителя, что важно при работе в условиях насыщенной электромагнитной обстановки.

Подтверждённые особенности конструкции

Конструкция соединителя включает несколько характерных элементов, определяющих его эксплуатационные свойства.

• Тип корпуса — приборная вилка (штекер) с креплением на панель.
• Размер корпуса (оболочки) — 14, что определяет диаметр корпуса и допустимое число размещаемых контактов.
• Экранирование — экран обеспечивает защиту от электромагнитных помех.
• Способ монтажа — крепление гайкой на панель, монтажная часть выполнена под пайку.
• Сочленение — резьбовое, обеспечивающее надёжное и виброустойчивое соединение.
• Контакты — изготавливаются из сплавов меди или алюминия, хорошо проводящих электрический ток.
• Приёмка — «5», что подтверждает соответствие изделия установленным требованиям приёмки.

Резьбовое сочленение препятствует самопроизвольному разъединению под действием вибраций и ударов. Это делает соединитель пригодным для подвижных и подверженных механическим нагрузкам узлов.

Технические характеристики

Рабочее напряжение соединителя достигает 560 В, рабочий ток составляет до нескольких ампер и зависит от конкретного исполнения и сечения контактов. Количество контактов определяется индексом после числа 14; для 14-го размера корпуса типично от 3 до 10 контактов.

Рабочий диапазон температур — от минус 60 до плюс 100 °C, что позволяет применять изделие в различных климатических условиях. Соединитель обладает высокой механической прочностью, устойчивостью к вибрациям и ударам.

Артикул изделия — 8808, категория — 2РМ14. Производитель в предоставленных данных не указан, сведения о комплектации и стране производства отсутствуют.

Применение

Благодаря сочетанию экранирования, резьбового сочленения и широкого температурного диапазона соединитель востребован в нескольких областях.

1. Радиоэлектронная аппаратура — соединение блоков и модулей в устройствах связи, автоматики и управления.
2. Промышленное оборудование — системы управления станками, технологическими линиями и измерительными приборами.
3. Авиационная и космическая техника — коммутация цепей бортовой аппаратуры, где требуется высокая надёжность.
4. Военная техника — системы связи, навигации, управления и контроля, работающие в экстремальных условиях.
5. Медицинское оборудование — отдельные типы диагностической и терапевтической аппаратуры.
6. Научно-исследовательские приборы — подключение датчиков, измерительных блоков и другого оборудования.

Таким образом, ХВОСТ 2РМ14КПЭ «5» представляет собой экранированный приборный соединитель с панельным креплением и пайкой, рассчитанный на применение в ответственных системах коммутации.
