Назначение и общая информация

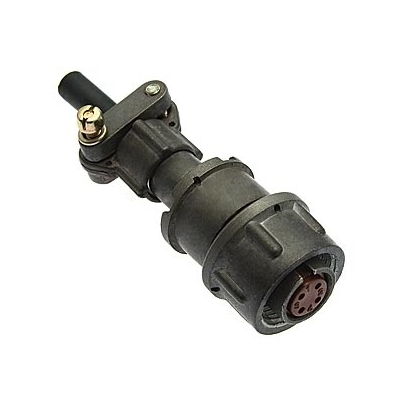

2РМ14ПКН4Г1В1 — кабельная розетка цилиндрического типа из серии низкочастотных негерметичных соединителей 2РМ. Артикул товара — 117, категория — 2РМ14. Производитель в предоставленных данных не указан.

Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Как кабельная розетка, оно применяется для подключения кабеля и организации электрического соединения в составе соединителя серии 2РМ. Конструкция относится к негерметичным низкочастотным соединителям, поэтому её использование ориентировано на соответствующие условия эксплуатации, указанные ниже.

Подтверждённые технические особенности

Электрические параметры

• Посадочный диаметр корпуса — 14 мм.
• Количество контактов — 4, диаметр каждого контакта — 1,0 мм, контакты извлекаемые.
• Максимальное рабочее напряжение — 560–700 В.
• Ток на контакт — до 8 А, общий ток на соединитель — до 27 А.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические параметры

• Синусоидальная вибрация — диапазон 1–5000 Гц, ускорение до 490 м/с².
• Акустический шум — до 170 дБ.
• Механические удары — до 5000 м/с².
• Линейное ускорение — до 2000 м/с².
• Климатическое исполнение — УХЛ2.1.
• Теплостойкость — до 100°C.
• Срок службы — 5000 часов при 500 сочленениях-расчленениях.

Расшифровка обозначения

Обозначение 2РМ14ПКН4Г1В1 построено по правилам серии 2РМ. В предоставленных данных указана следующая расшифровка:

• 2РМ — тип соединителя;
• 14 — размер корпуса;
• К — кабельный;
• П — прямой патрубок;
• Н — неэкранированная гайка;
• 4 — число контактов;
• Г1 — покрытие серебром;
• В1 — вариант исполнения.

Применение и условия эксплуатации

Розетка 2РМ14ПКН4Г1В1 применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Она может использоваться в составе кабельных сборок и устройств, где требуется цилиндрический негерметичный соединитель серии 2РМ с четырьмя извлекаемыми контактами и посадочным диаметром корпуса 14 мм.

Благодаря подтверждённым характеристикам изделие рассчитано на эксплуатацию при воздействии синусоидальной вибрации, акустического шума, механических ударов и линейного ускорения в указанных пределах. Климатическое исполнение УХЛ2.1 и теплостойкость до 100°C определяют допустимые условия работы. Срок службы составляет 5000 часов, а ресурс сочленений-расчленений — 500 циклов.

При подборе необходимо учитывать, что соединитель относится к негерметичным низкочастотным изделиям серии 2РМ. Максимальные электрические параметры — напряжение 560–700 В, ток до 8 А на контакт и до 27 А на соединитель — являются граничными значениями, указанными в описании. Контакты выполнены извлекаемыми, а покрытие Г1 предусматривает серебрение. Вариант исполнения В1 соответствует указанному обозначению.
