Назначение

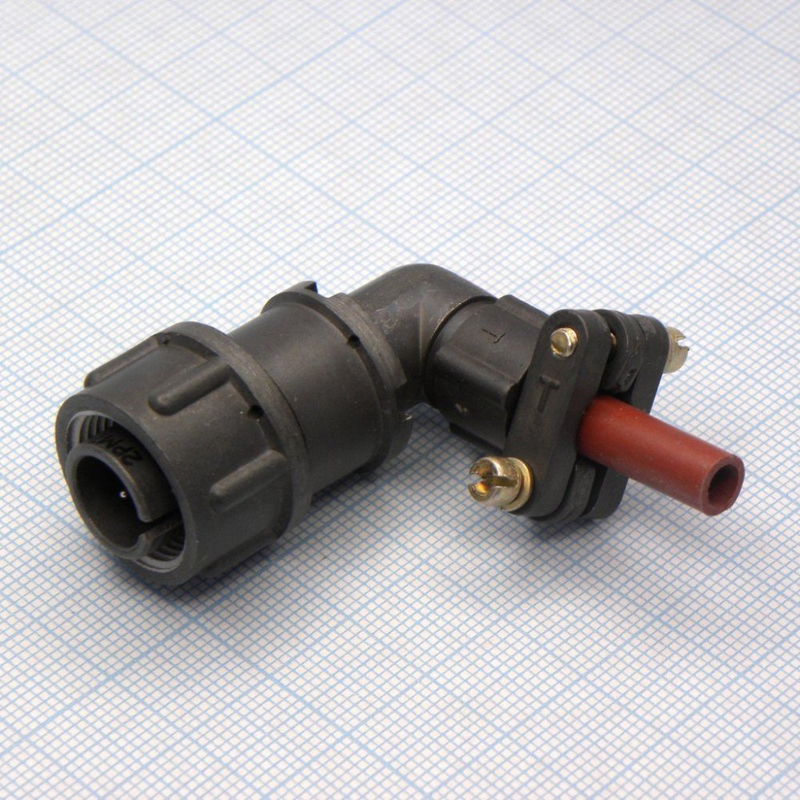

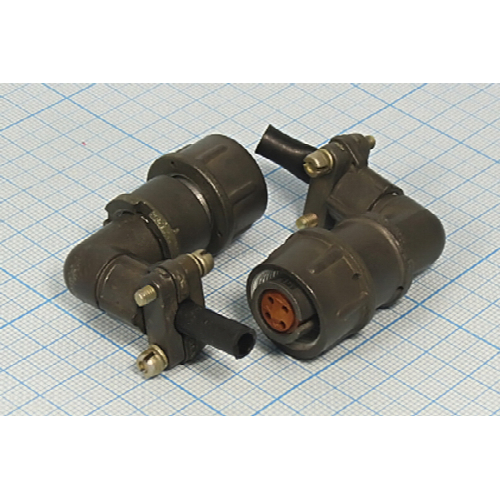

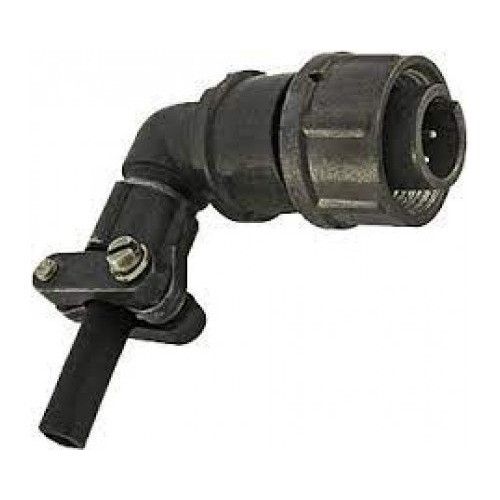

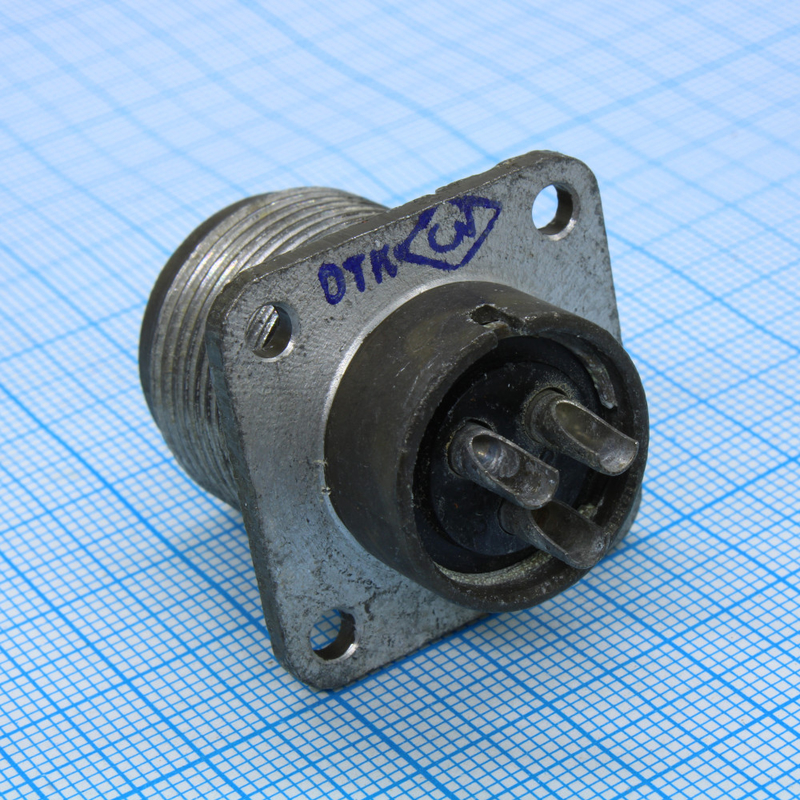

2РМ14КУН4Ш1В1 — кабельная угловая вилка-разъём производства компании «Элекон» из серии 2РМ14. Изделие предназначено для надёжного соединения электрических цепей во всеклиматическом исполнении. Вилка применяется для пайки или объёмного монтажа с экранированным кабелем. Основная функция — обеспечить стабильное электрическое соединение в составе кабельных сборок и внутренних цепей приборов и оборудования.

Особенности и технические характеристики

Конструкция

Разъём имеет четыре контакта с покрытием серебром и одношпоночную поляризацию корпуса. Такая поляризация помогает исключить неправильное сочленение. Комбинация контактов диаметром 2,0 и 3,0 мм позволяет использовать вилку в цепях с различной токовой нагрузкой. Угловой патрубок рассчитан на экранированный кабель. Серия 2РМ(Т) является негерметичной и неэкранированной в базовом варианте, но адаптируется под кабельные сборки.

Электрические параметры

• максимальное рабочее напряжение — от 560 до 700 В;
• максимальная частота — 3 МГц;
• ток на контакт — до 8 А, общий ток — до 27 А;
• сопротивление контактов — не более 0,005 Ом;
• ёмкость между контактами минимальна.

Условия эксплуатации и сочленение

Вид сочленения — резьбовой, ресурс сочленения — до 500 циклов. Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение позволяет эксплуатировать разъём в различных климатических зонах. Негерметичность и отсутствие экранирования в базовом варианте компенсируются возможностью адаптации под кабельные сборки.

Применение

Вилка 2РМ14КУН4Ш1В1 подходит для внутренних работ в приборах и оборудовании. Она обеспечивает стабильное соединение в промышленных системах, где важны компактность и устойчивость к внешним воздействиям. Благодаря всеклиматическому исполнению разъём может использоваться в широком диапазоне температур и условий. Угловая конструкция и возможность монтажа с экранированным кабелем делают его удобным для кабельных сборок, требующих надёжной поляризации и защиты от помех.

Разъём также применим в составе промышленных систем, где необходимо соединять электрические цепи с разными токами и напряжениями. Четыре контакта с серебряным покрытием обеспечивают стабильное прохождение сигнала и питания. Резьбовое сочленение и одношпоночная поляризация упрощают монтаж и снижают риск ошибок при подключении.

Дополнительные сведения

Артикул товара — 108. Категория — 2РМ14. Производитель — «Элекон». Название — 2РМ14КУН4Ш1В1 Элекон. Краткое описание из каталога не указано. Характеристики VirtueMart не заполнены.
