Назначение и общее описание

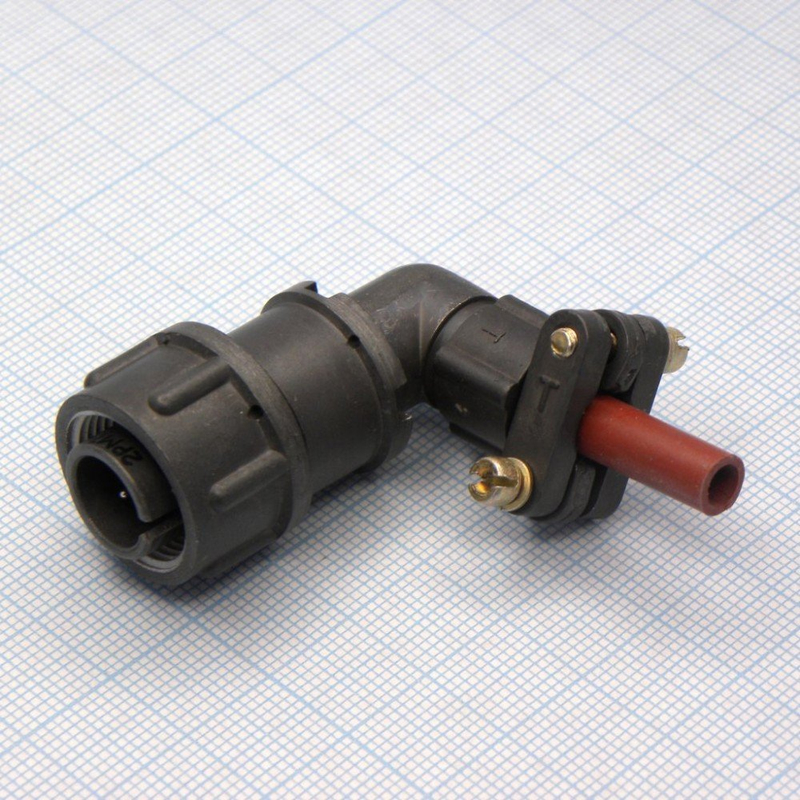

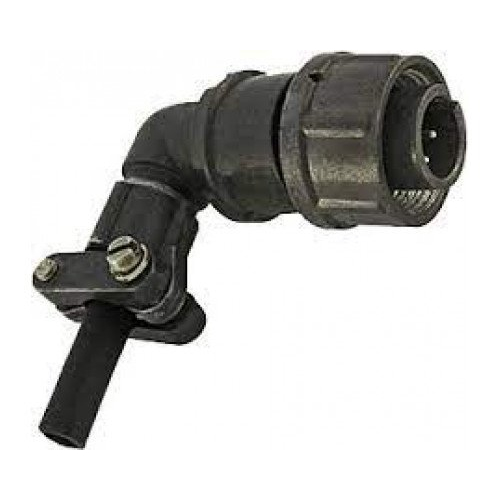

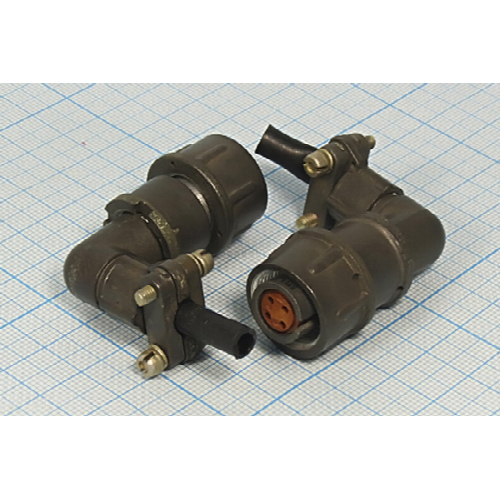

Соединитель 2РМ14КУН4Ш1В1 «5» представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения. Артикул позиции — 107, категория — 2РМ14. Производитель в карточке товара не указан.

Основная функция соединителя — соединение и разъединение электрических цепей. Конструкция выполнена в кабельном исполнении с угловым патрубком и резьбовой фиксацией. Такое решение позволяет использовать разъём в составе жгутов и кабельных сборок, где требуется компактное подключение и надёжное механическое удержание ответной части.

Подтверждённые технические характеристики

Ниже перечислены параметры, указанные для данной позиции. Они определяют электрические и эксплуатационные возможности соединителя.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 14.
• Вид корпуса: кабельный (К).
• Вид патрубка: угловой (У).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 4.
• Часть соединителя: вилка (Ш).
• Обозначение сочетания контактов: 1.
• Покрытие контактов: серебро (В).
• Теплостойкость: до 100 °C.

Соединитель относится к негерметичным изделиям. Это означает, что его применение должно учитывать условия окружающей среды и требования к защите от влаги и пыли в составе конкретного устройства. Для подключения используется неэкранированный кабель, а угловой патрубок задаёт направление выхода кабеля относительно корпуса.

Применение и условия эксплуатации

Разъём 2РМ14КУН4Ш1В1 «5» применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока. Он может использоваться в составе блоков, пультов, стоек и других устройств, где необходимы цилиндрические низкочастотные соединители с четырьмя контактами. Монтаж выполняется на кабель, фиксация — резьбовая.

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Рабочая температура составляет от минус 60 °C до плюс 100 °C. Такие параметры позволяют эксплуатировать изделие в широком диапазоне температур, включая условия умеренного и холодного климата, при размещении в помещениях или под навесом, где отсутствует прямое воздействие осадков и ветра.

Ресурс и сохраняемость

• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: до 500 раз.
• Гарантийный срок хранения: 15 лет.
• Приемка: «5».

Указанный ресурс и допустимое число циклов сочленения определяют области применения, где важны повторные подключения и отключения. Приемка «5» отмечена в характеристиках VirtueMart для данной позиции и является подтверждённым параметром карточки товара.

Краткое резюме

Таким образом, 2РМ14КУН4Ш1В1 «5» — это кабельная вилка типа 2РМ с четырьмя контактами, серебряным покрытием контактов, угловым патрубком для неэкранированного кабеля и резьбовой фиксацией. Соединитель рассчитан на цепи с частотой до 3 МГц и напряжением до 700 В, рабочую температуру от минус 60 °C до плюс 100 °C, ресурс не менее 1000 часов и до 500 сочленений-расчленений. Изделие предназначено для радиоэлектронной аппаратуры специального и общего назначения.
